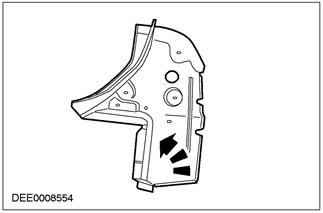

Панель крепления заднего фонаря (4-дверный)

            0

НаименованиеСпецификация
Панель крепления фонарей
Удлиненная часть задней боковой панели
Усиление панели пола

Снятие


1. Общее примечание
  • Перед началом ремонта снимите панель задка.

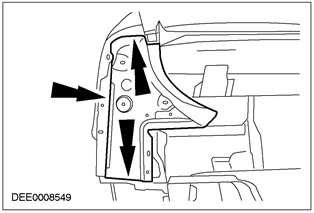

2. Панель крепления фонарей с усилением
  • Вырежьте.

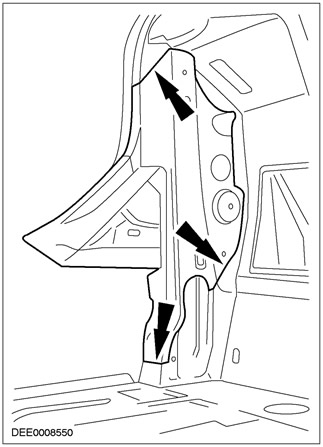

3. Панель крепления фонарей с усилением
  • Места реза.



4.
ПРЕДОСТЕРЕЖЕНИЕ: Панель крепления фонарей на своем месте фиксируется посредством высокотемпературной пайки.

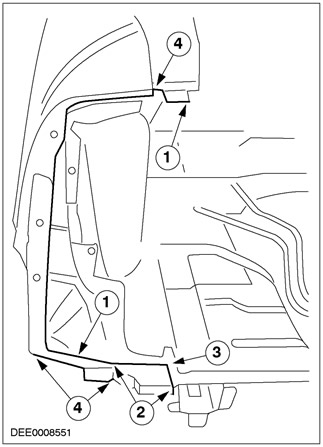

Панель крепления фонарей
  • 1. Удалите остающиеся фланцы.
  • 2. Вырежьте.
  • 3. Сошлифуйте сварной шов.
  • 4. Разъедините места высокотемпературной пайки.



Установка

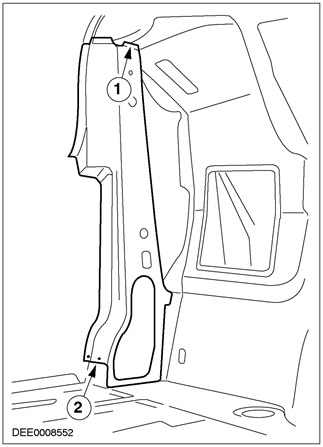

1. Панель крепления фонарей с усилением


  • 1. Выполните сварку по технологии MIG.
  • 2. Выполните пудлинговую сварку.

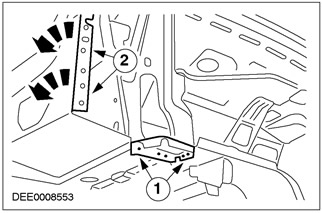

2. Усиление панели пола
  • Отогните вверх сварной фланец задней боковой панели.
  • 1. Выполните пудлинговую сварку (на глубину, равную двойной толщине панели)
  • 2. Отогните вверх сварной фланец задней боковой панели.



3. Панель крепления фонарей
  • Отогните вверх сварные фланцы.



4.
ПРЕДОСТЕРЕЖЕНИЕ: Если панель крепления фонарей заменяется в комбинации с панелью задка, установите панель задка до установки панели крепления фонарей.

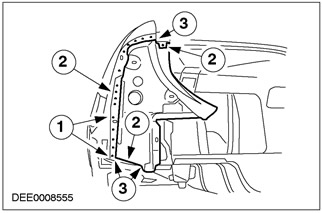

Панель крепления фонарей
  • 1. Отогните назад сварной фланец задней боковой панели.
  • 2. Выполните пудлинговую сварку.
  • 3. Выполните пайку.
