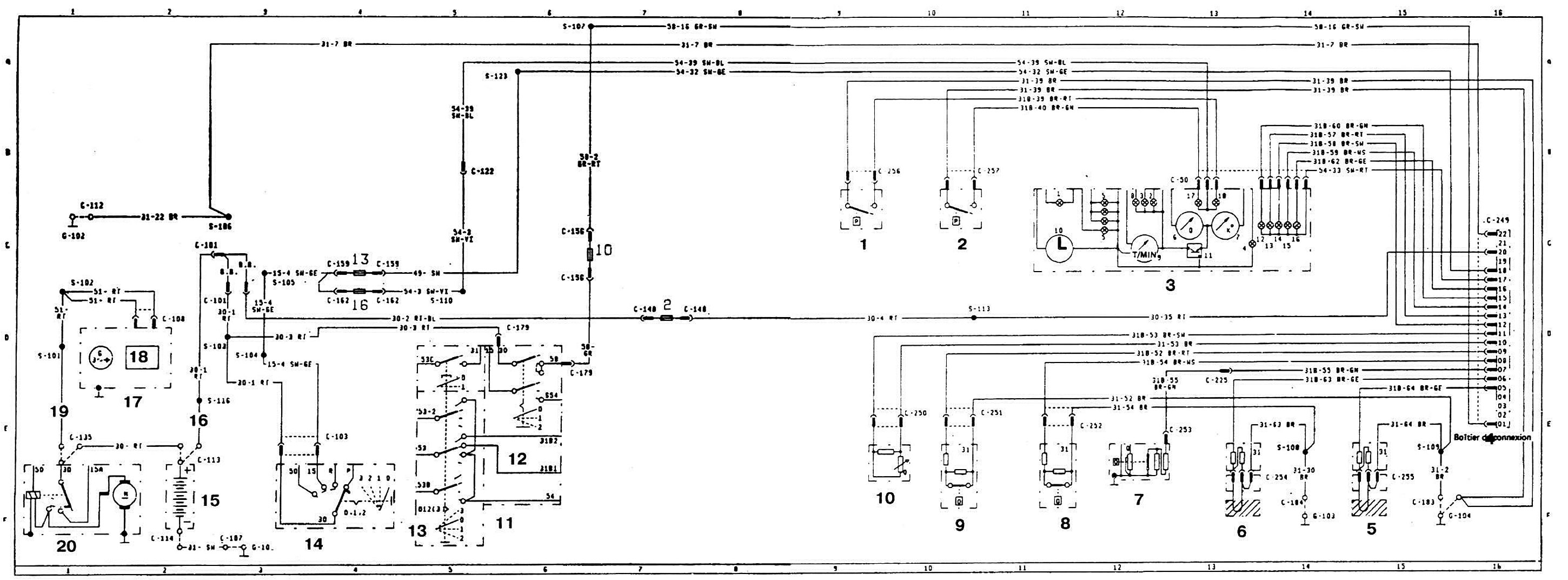

Схема подключения контрольных ламп автомобилей Ford «Escort» выпуска 1983 — 1985 гг.
1 — выключатель контрольной лампы эконометра (желтой); 2 — выключатель контрольной лампы эконометра (красной); 3 — комбинация приборов; 4 — соединительная колодка; 5 — контрольная лампа износа тормозных накладок правой стороны; 6 — контрольная лампа износа тормозных накладок левой стороны; 7 — контрольная лампа остатка топлива; 8 — контрольная лампа уровня жидкости для омыва стекол; 9 — контрольная лампа уровня охлаждающей жидкости; 10 — контрольная лампа уровня масла; 11 — переключатель освещения/стеклоочистителей; 12 — освещение; 13 — стеклоочистители; 14 — выключатель зажигания с противоугонным устройством; 15 — аккумуляторная батарея 12 В; 16 и 19 — плавкое соединение; 17 — генератор; 18 — регулятор напряжения; 20 — стартер.
