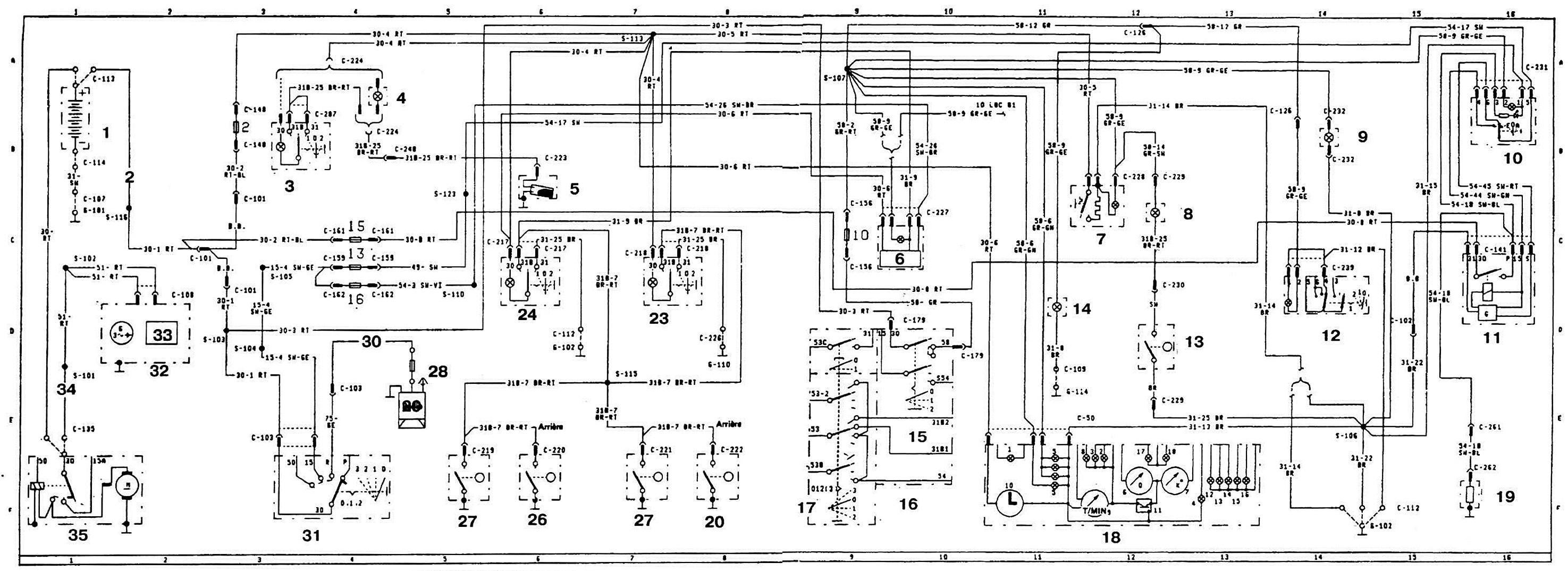

Схема соединений освещения салона автомобилей Ford «Escort» выпуска 1983 — 1985 гг.
1 — аккумуляторная батарея 12 В; 2 и 34 — плавкое соединение; 3 — освещение вещевой полки; 4 — освещение багажника; 5 — выключатель освещения багажника; 6 — часы; 7 — прикуриватель; 8 — освещение вещевого ящика; 9 — подсветка ручек отопителя; 10 — выключатель обогрева заднего стекла; 11 — реле элемента обогрева заднего стекла; 12 — переключатель очистителя и омывателя заднего стекла; 13 — выключатель освещения вещевого ящика; 14 — регулятор яркости; 15 — освещение; 16 — переключатель освещения/стеклоочистителей; 17 — стеклоочиститель; 18 — комбинация приборов; 19 — элемент обогрева заднего стекла; 20 — выключатель правой задней двери; 21 — выключатель правой передней двери; 23 — задний плафон; 24 — передний плафон; 26 — выключатель левой задней двери; 27 — выключатель левой передней двери; 28 — предохранитель 2 А; 29 и 30 — радиомагнитола; 31 — выключатель зажигания с противоугонным устройством; 32 — генератор; 33 — регулятор напряжения; 35 — стартер.
