Клапан рециркуляции отработавших газов (EGR) (1.8 л дизель с впрыском)
Силовой агрегат. Токсичность выхлопа. Форд Фокус 1

Главная > Focus > Фокус 1 > Силовой агрегат > Токсичность выхлопа > Клапан рециркуляции отработавших газов (EGR) (1.8 л дизель с впрыском)
            0


Снятие


Все автомобили

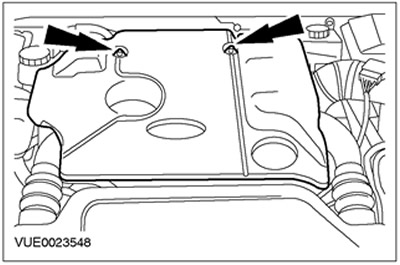

1. Снимите верхнюю крышку двигателя.



Автомобили с дизельным двигателем 100 л.с.

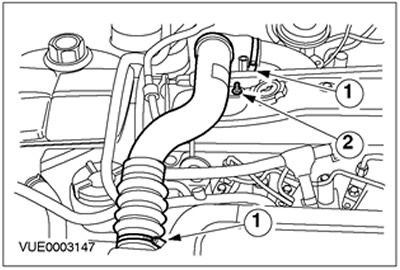

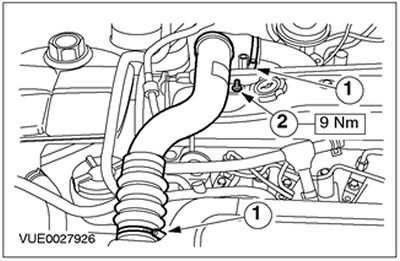

2. Снимите выпускной трубопровод охладителя наддувочного воздуха.
  • 1. Отпустите зажимы.
  • 2. Отверните гайку.
  • Отсоедините вакуумную магистраль от выпускного трубопровода охладителя наддувочного воздуха.

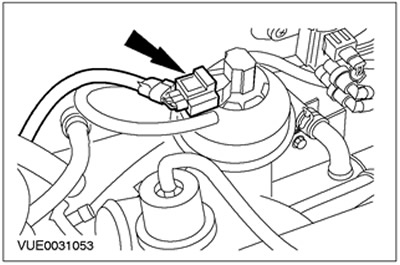

3. Рассоедините штекерный разъем клапана рециркуляции отработавших газов (EGR).

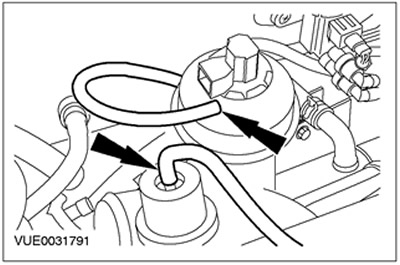

4. Отсоедините вакуумные магистрали от клапана EGR и воздушной дроссельной заслонки.



Автомобили с дизельным двигателем 115 л.с.

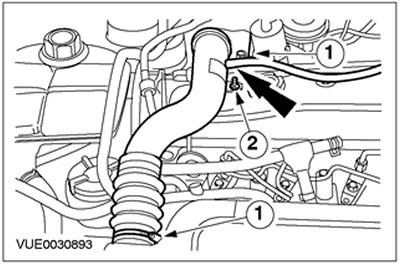

5. Снимите выпускной трубопровод охладителя наддувочного воздуха.
  • 1. Освободите зажимы.
  • 2. Отверните гайку.

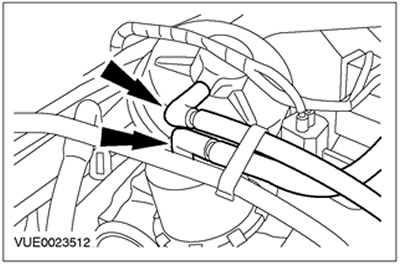

6. Отсоедините вакуумные магистрали от клапана EGR и воздушной дроссельной заслонки.



Все автомобили

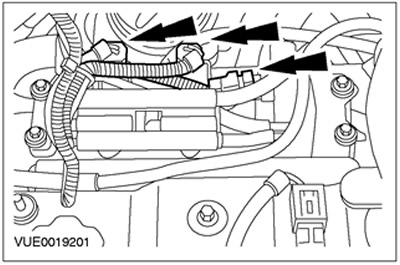

7. Рассоедините штекерные разъемы электронных вакуумных регулирующих клапанов.

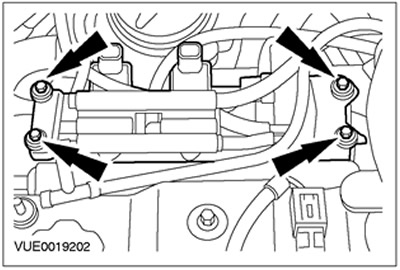

8. Отсоедините опорный кронштейн электронных вакуумных регулирующих клапанов и закрепите его в стороне.



9. Снимите турбокомпрессор. За дополнительной информацией обратитесь к Разделу 303-04A / 303-04B / 303-04C / 303-04D / 303-04E / 303-04F / 303-04G.

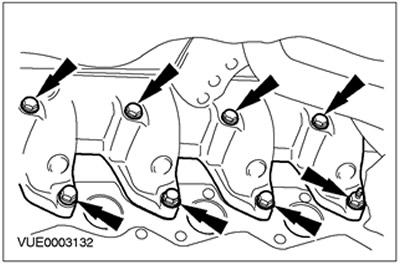

10. Снимите впускной коллектор и клапан EGR. Отбракуйте прокладку за ее дальнейшей ненадобностью.




Установка


Все автомобили

ПРЕДОСТЕРЕЖЕНИЕ: Удостоверьтесь в том, что внутренняя часть конца выпускного трубопровода охладителя наддувочного воздуха чистая и не имеет следов масла, т.к. это уменьшает сцепление при подсоединении трубопровода к охладителю наддувочного воздуха. Неследование этому указанию может привести к повреждению двигателя.

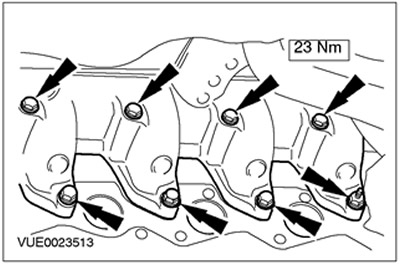

1. ПРИМЕЧАНИЕ: Установите новую прокладку впускного коллектора.

Установите элементы на место, действуя в обратной последовательности.



Автомобили с дизельным двигателем 100 л.с.

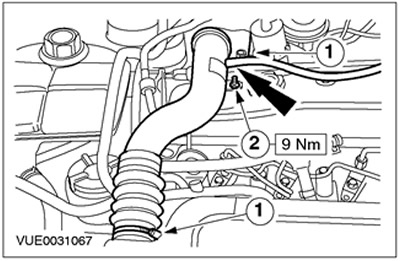

Автомобили с дизельным двигателем 115 л.с.
