Диагностика и проверки охлаждения коробки передач

Осмотр и проверка

1. Проверьте обоснованность жалобы клиента путем опробования коробки передач в блоке с ведущим мостом в работе.

2. Визуально осмотрите на наличие очевидных признаков механических повреждений.

Таблица визуального осмотра

Механические факторы:

• Питающие и возвратные трубопроводы
• Соединения автоматической коробки передач в блоке с ведущим мостом и охладителя трансмиссионной жидкости
• Уровень трансмиссионной жидкости

3. Если обнаружена очевидная причина отмеченной или полученной жалобы, перед переходом к последующим действиям устраните ее (если это возможно).

4. Если причина проблемы визуально не очевидна, проверьте признак неисправности и обратитесь к Таблице признаков неисправности.

ПРЕДОСТЕРЕЖЕНИЕ: Не затягивайте соединения магистрали охладителя чрезмерным усилием. Это может привести к повреждению соединительных элементов.

ПРЕДОСТЕРЕЖЕНИЕ: Не устраняйте протечки путем затягивания усилием большим, чем указанное в спецификации.

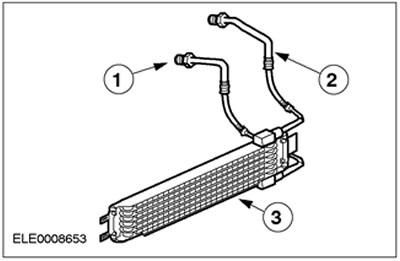

Общий вид

Поз.	№ Запасной Части	Наименование
1		Возвратный трубопровод
2		Питающий трубопровод
3		Охладитель трансмиссионной жидкости

Таблица признаков неисправности

Состояние	Возможные Причины	Действие
Утечка трансмиссионной жидкости	Гидравлические соединения автоматической коробки передач и охладителя трансмиссионной жидкости	Проверьте затяжку трубопроводов. Если все в норме, проверьте состояние трубопроводов и соединений.
