Устройство стартера
Электрооборудование. Основное. Форд Эскорт 3

            0


На автомобилях установлен стартер марки Lucas, Bosch или Nippondenso с четырехполюсным электродвигателем постоянного тока с последовательным возбуждением и электромагнитным тяговым реле (рис. 7.16—7.18). Вал якоря вращается в самосмазывающихся втулках, направление вращения по часовой стрелке, если смотреть со стороны привода.

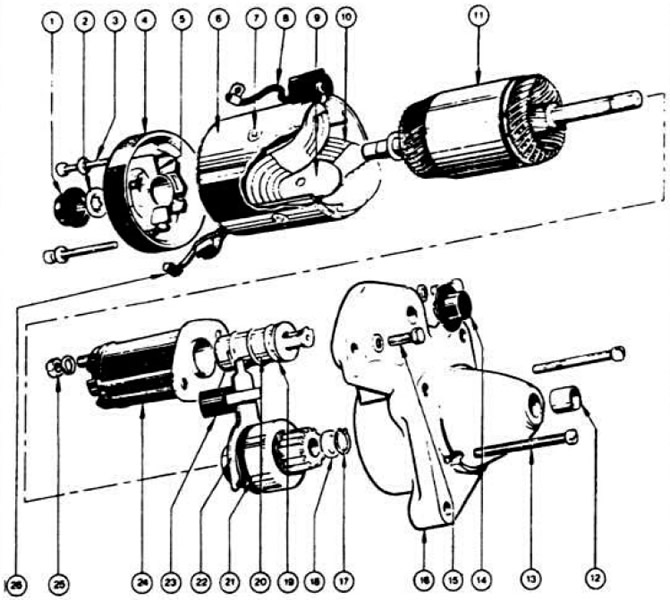

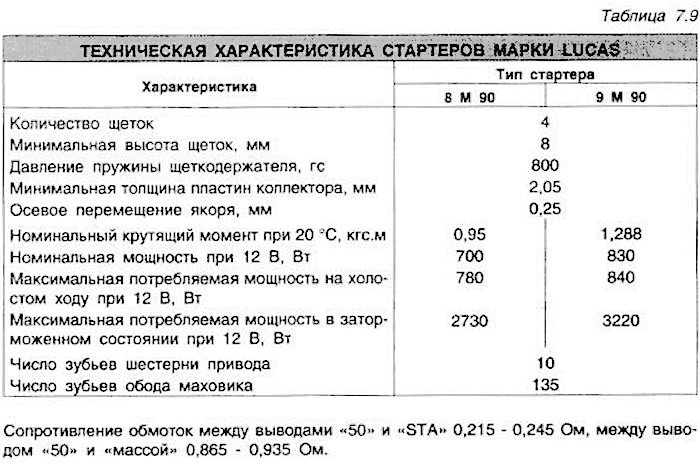

Рис. 7.16. Детали стартера марки Lucas.
1 и 14 — колпаки; 2 — стопорная шайба; 3 — стяжной болт со стороны коллектора; 4 — задняя крышка; 5 — щеткодержатель; 6 — корпус; 7 — винт крепления сердечника; 8 — перемычка тяговое реле — стартер; 9 — сердечник полюса; 10 — обмотка возбуждения; 11 — якорь; 12 — втулка; 13 — стяжной болт со стороны передней крышки; 15 — болт крепления тягового реле; 16 — передняя крышка; 17 — стопорное кольцо; 18 — дистанционная втулка; 19 — отжимная пружина; 20 — сердечник пускового реле; 21 — привод; 22 — рычаг привода; 23 — ось рычага привода; 24 — корпус тягового реле; 25 — гайка и шайба вывода; 26 — щетка.

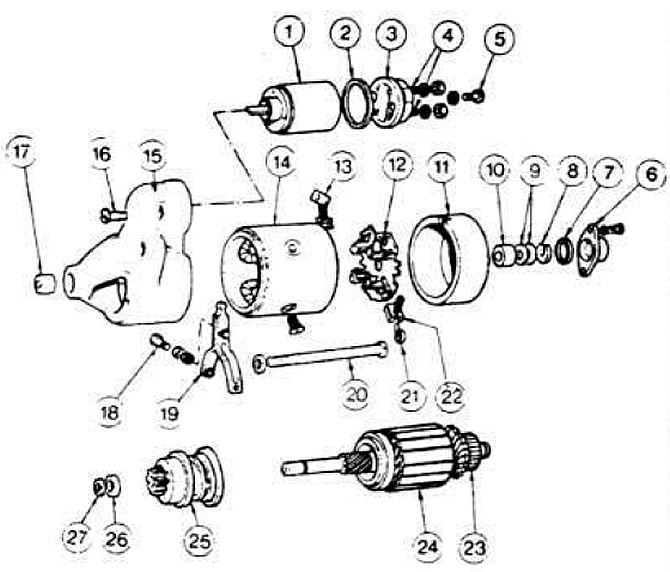

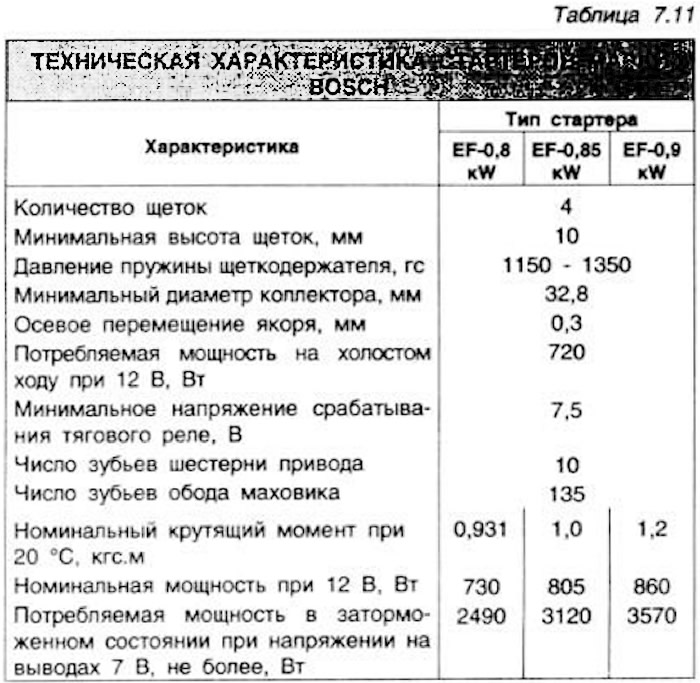

Рис. 7.17. Детали стартера марки Bosch.
1 — тяговое реле; 2 и 7 — уплотнительные кольца; 3 — крышка реле; 4 — выводы пускового реле; 5 — болт крепления крышки реле; 6 — колпак; 8 — стопорная шайба; 9 — регулировочные шайбы; 10 и 17 — втулки; 11 — задняя крышка; 12 — щеткодержатель; 13 — перемычка тяговое реле — стартер; 14 — тяговое реле; 15 — передняя крышка; 16 — болт крепления тягового реле; 18 — болт рычага привода; 19 — рычаг привода; 20 — стяжной болт; 21 — пружина щетки; 22 — щетка; 23 — коллектор; 24 — якорь; 25 — привод с обгонной муфтой; 26 — ограничительное кольцо; 27 — стопорное кольцо.

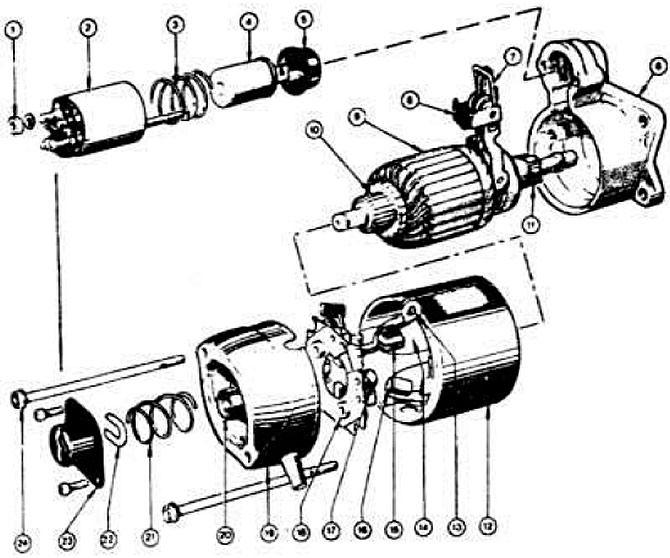

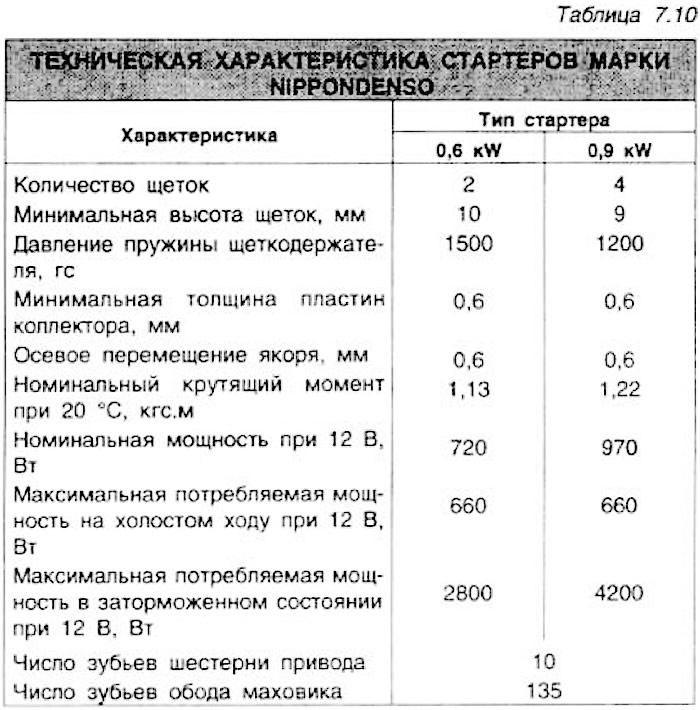

Рис. 7.18. Детали стартера марки Nlppondenso.
1 — гайка вывода пускового реле; 2 — корпус тягового реле; 3 — отжимная пружина; 4 — сердечник тягового реле; 5 — колпак; 6 — передняя крышка; 7 — рычаг привода; 8 — ось рычага привода; 9 — якорь; 10 — коллектор; 11 — шестерня привода с обгонной муфтой; 12 — корпус стартера; 13 — перемычка тяговое реле-стартер; 14 — сердечник полюса; 15 — прокладка; 16 — щетка; 17 — пружина щетки; 18 — щеткодержатель; 19 — задняя крышка; 20 — втулка; 21 — отжимная пружина; 22 — стопорная шайба; 23 — крышка; 24 — стяжной болт.

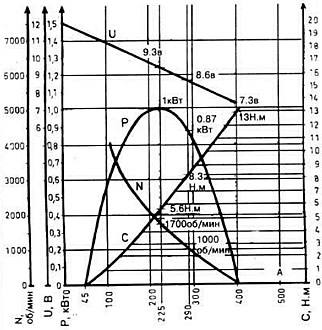

Рис. 7.19. Характеристики стартера Bosch EF 12 V 0,8 kW, снятые при 20°С и батарее 44 А·ч, заряженной на 75%: мощность — крутящий момент — частота вращения— напряжение.

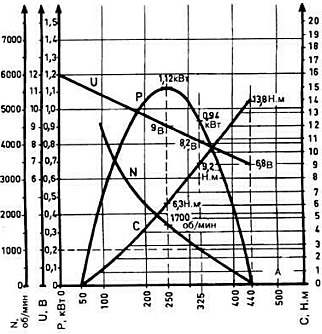

Рис. 7.20. Характеристики стартера Bosch EF 12 V 0,85 kW, снятые при 20°С и батарее 44 А·ч, заряженной на 75%: мощность — крутящий момент — частота вращения — напряжение.
