Вентиляция, очистители и омыватели стекол «Escort» 1980—1982
Электрооборудование. Принципиальные схемы. Форд Эскорт 3

Главная > Escort > Эскорт 3 > Электрооборудование > Принципиальные схемы > Вентиляция, очистители и омыватели стекол «Escort» 1980—1982
            0

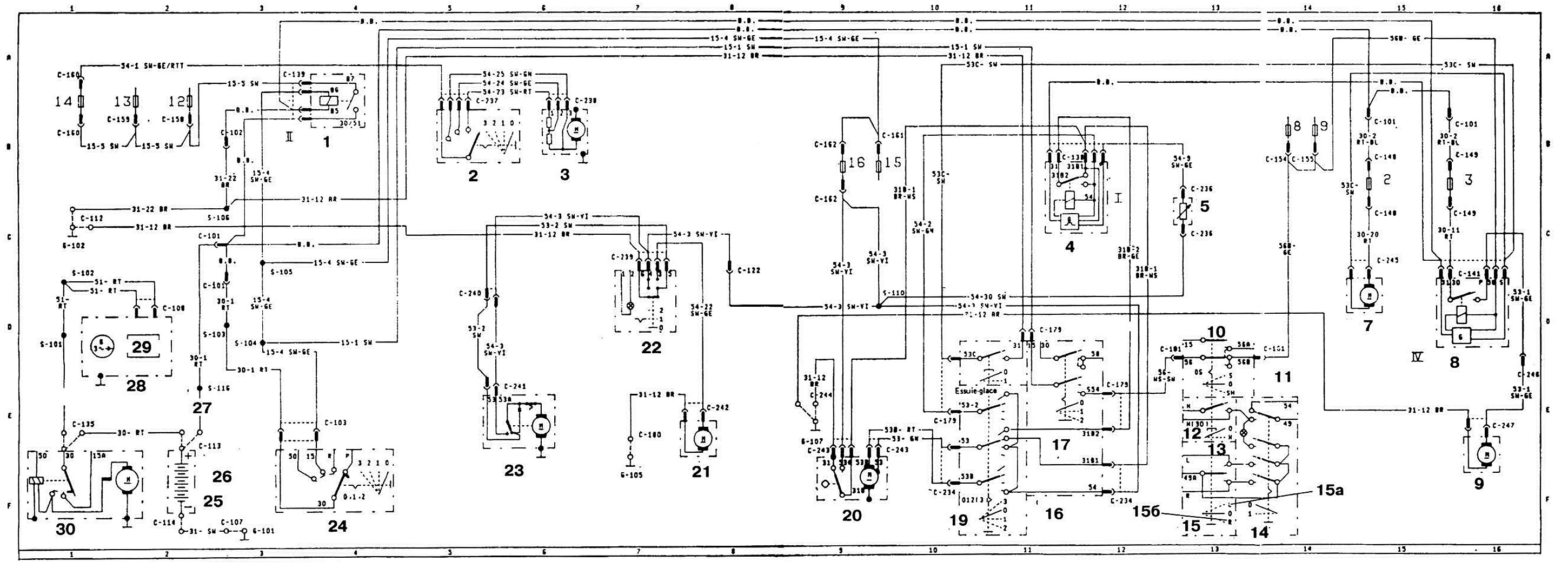

Схема соединений вентиляции, очистителей и омывателей стекол автомобилей Ford «Escort» выпуска 1980 — 1982 гг.

1 — реле зажигания; 2 — переключатель вентилятора отопителя; 3 — электродвигатель вентилятора отопителя; 4 — реле-прерыватель стеклоочистителя; 5 — регулятор частоты прерывания работы стеклоочистителя; 7 — электродвигатель насоса омыва стекол; 8 — реле омывателя фар; 9 — электродвигатель насоса омыва фар; 10 — переключатель дальнего/ближнего света; 11 — подрулевой переключатель; 12 — звуковой сигнал; 13 — указатели поворотов; 14 — указатели поворотов в режиме аварийной сигнализации; 15 — указатели поворотов в режиме указания поворотов; 15а — лев.; 156 — пр.; 16 — переключатель освещения и стеклоочистителя; 17 — освещение; 18 и 19 — стеклоочиститель; 20 — электродвигатель стеклоочистителя; 21 — электродвигатель насоса омыва заднего стекла; 22 — переключатель омыва заднего стекла; 23 — электродвигатель очистителя заднего стекла; 24 — выключатель зажигания с противоугонным устройством; 25 — аккумуляторная батарея; 26 — 12 В; 27 — плавкое соединение; 28 — генератор; 29 — регулятор напряжения; 30 — стартер.
