Монтажа и подешавање главног зупчаника

Мерење зазора крајњег погона

1. Инсталирајте лежајеве на кутију диференцијала, посматрајући претходну локацију елемената у интеракцији.

2. Уградите нове О-прстенове на прирубницу за подешавање зазора лежаја, као и нове О-прстенове (алат 15.076).

3. Подмажите лежајеве кутије диференцијала истом врстом уља као за задњу осовину.

4. Инсталирајте диференцијал, као и прирубнице за подешавање зазора лежаја, и зашрафите их руком док лежајеви не постану на своје место.

5. Након извођења (ручно) неколико десетина обртаја главних зупчаника (за уградњу конусних лежајева кутије диференцијала), главне зупчанике треба подесити тако да се зазор скоро и не осећа.

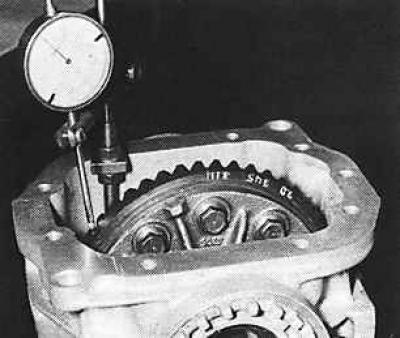

6. Инсталирајте држач индикатора бројчаника на кутију диференцијала и наслоните његов мерни врх под правим углом на један од зубаца погоњеног зупчаника главног зупчаника.

7. Притегните прирубницу за подешавање зазора лежаја кутије диференцијала на страни погонског зупчаника главног зупчаника и олабавите прирубницу за подешавање зазора лежаја која се налази на супротној страни тако да добијете међузубни зазор крајњег погона од 0,01 мм.


8. Зашрафите прирубницу за подешавање зазора лежаја на страни диференцијала за 4–5 зубаца.

9. Окрените главни зупчаник неколико пута и измерите зазор зубаца на три места на гоњеном зупчанику (отприлике на сваких 120°).

10. Инсталирајте стезаљке (да бисте спречили одвртање) прирубница за подешавање зазора лежаја.

11. Инсталирајте поклопац кућишта задње осовине заједно са новом заптивком и идентификационом плочицом.
