Замена лежајева у мењачу

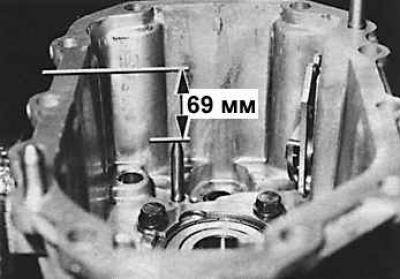

Контролна величина крајњег положаја бирача

1. Помоћу инерцијалног извлакача уклоните лежај (3) (погледајте сл. Осовине и зупчаници ручног мењача типа МТ 75) секундарно вратило из кућишта мењача.

2. Уклоните монтажну плочу лежаја секундарног вратила са кућишта мењача.

3. Користећи чахуру одговарајућег пречника, избити куглични лежај секундарног вратила у кућиште мењача.

4. Уклоните осовину виљушке 1. и 2. степена преноса из кућишта мењача.

5. Скините О-прстен са главног вратила бирача.

6. Користећи чахуру одговарајућег пречника, уклоните игличасти лежај главне осе ручице мењача са кућишта мењача.

Пажња! У случају замене кућишта мењача, бирач треба поставити тако да растојање између његовог краја и равни кућишта буде 69 мм (види Сл. Контролна димензија за положај краја селектора).

7. Користећи шипку одговарајућег пречника, уградите нови игличасти лежај за главну осу ручице мењача из унутрашњости кућишта мењача.

8. Уградите нови заптивни прстен за главну осу ручице мењача у кућиште мењача.

9. Поставите селекторску осовину у кућиште мењача тако да њен ваљани део буде усмерен ка заптивној равни картера.


10. Помоћу одговарајуће шипке притисните игличасти лежај међувратила у кућиште мењача док се не заустави.

11. Помоћу одговарајуће шипке утиснути куглични лежај секундарног вратила до краја у кућиште мењача.

12. Монтирајте монтажну плочу лежаја секундарног вратила у кућиште мењача и затегните завртње одговарајућим моментом.

13. Користећи чауру одговарајуће величине, уклоните куглични лежај са улазног вратила према предњем делу кућишта квачила.

14. Уклоните опружни прстен игличастог лежаја.

15. Користећи чауру и дрвени чекић, избијте лежај са међувратила према задњем делу кућишта квачила.

16. Помоћу извлакача уклоните игличасти лежај главне осовине селектора из кућишта квачила.

17. Користећи шипку, уметните међулежај осовине у кућиште квачила. Лежај не би требало да буде постављен до краја на растојању од 2 мм од равни прирубнице кућишта квачила.

18. Уградите нови опружни прстен са кугличним лежајем.

19. Користећи чахуру, уградите нови лежај улазног вратила у кућиште квачила.
