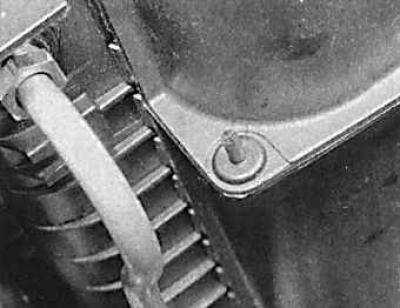

Горњи поклопац хладњака, пластични носач и пин

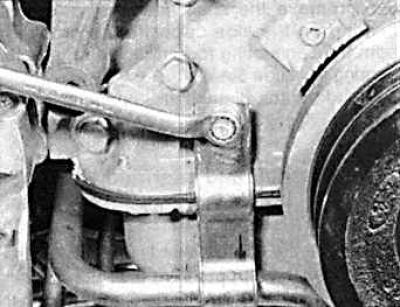

Вијак за вешање цеви система хлађења

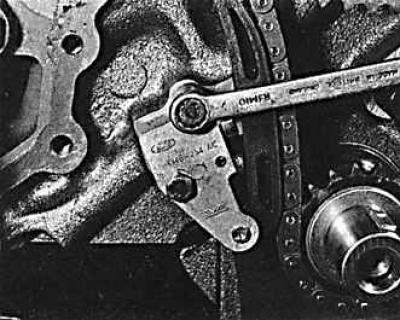

Уградња затезача ланца

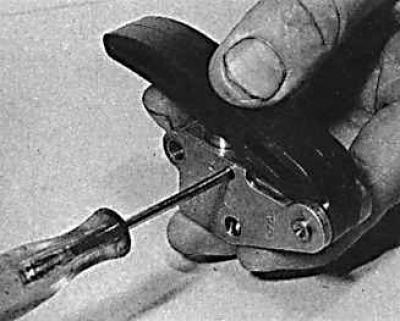

Отпуштање клипа затезача ланца

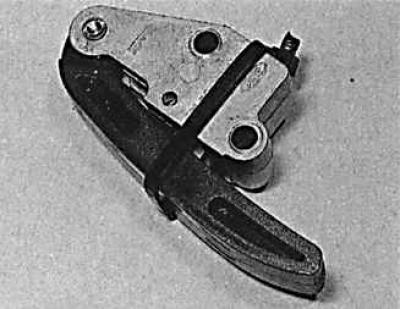

Учвршћивање клипа затезача ланца

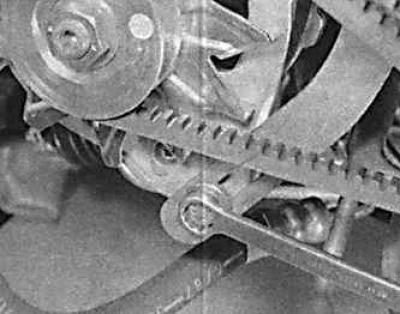

Вијак затезача погонског ремена алтернатора

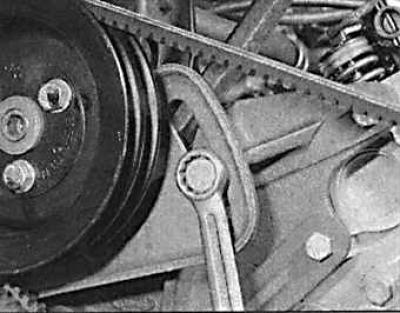

Вијак затезача погонског ремена пумпе серво управљача
1. Окретањем радилице помоћу централног завртња пригушивача торзионих вибрација, поставите клип цилиндра 1 на тачку паљења (12° пре ТДЦ). Исправна инсталација се може проверити уклањањем поклопца разводника паљења, а ротор разводника треба да буде у равни са контактом високонапонске жице која иде до цилиндра број 1.
2. Уклоните жицу за уземљење из батерије.
3. Скините поклопац филтера за ваздух заједно са сензором протока ваздуха и цревима.
4. Скините поклопац резервоара за уље.
5. Испразните расхладну течност из система за хлађење.
6. Одвојите црево које повезује пумпу за воду и експанзиони резервоар.
 |
 |

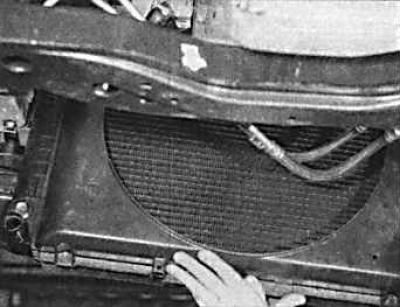

7. Скините горње кућиште хладњака и радијатор.

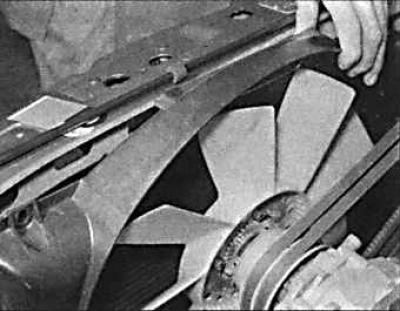

8. Уклоните вентилатор са главчине пумпе за воду.
Пажња! Матица за монтажу вентилатора има леви навој.
9. Одвојите црева система за хлађење од прикључака водене пумпе.
10. Одврните вијак за причвршћивање црева система за хлађење са предњег поклопца.
11. Уклоните помоћни погонски каиш.
12. Одврните 4 вијка и уклоните ременицу радилице.
 |
 |

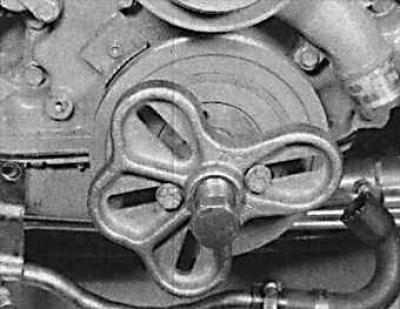

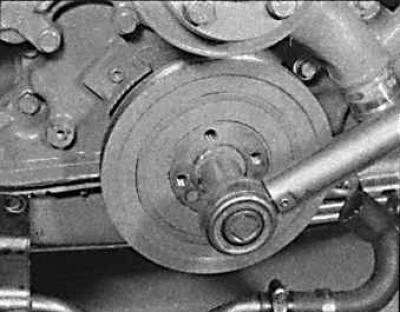

13. Блокирајте радилицу помоћу зупчаника замајца, одврните централни вијак који причвршћује пригушивач торзионих вибрација и уклоните га помоћу специјалног извлакача.
14. Испустите моторно уље из мотора.

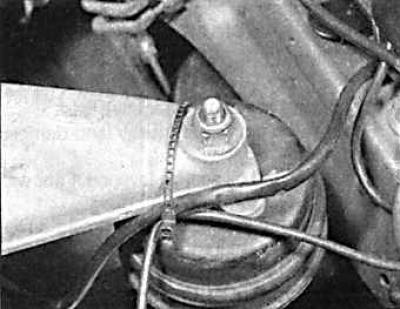

15. Одвојите жице, одврните и уклоните стартер.
16. Пажљиво подигните мотор помоћу механизма за подизање, а затим одврните држаче мотора.
17. Проверите да ли је волан у положају право напред и употребите боју или маркер да означите положај доње стеге међувратила и управљачког механизма, а затим одвојите међувратило од управљачког механизма.
18. Одвојите кочионе цеви од предњег носача вешања.
19. Подржите греду помоћу одговарајућег подизача и широке даске.
20. Одврните завртње који причвршћују греду за дно аутомобила. Нагните греду тако да приступ уљном кориту буде слободан.
21. Одврните завртње и навртке који причвршћују корито за уље и уклоните га испод мотора.
22. Одврните 9 вијака који причвршћују поклопац разводног механизма и уклоните поклопац заједно са воденом пумпом.

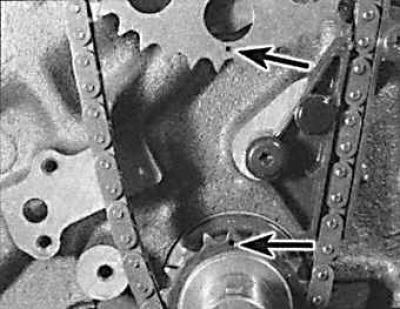

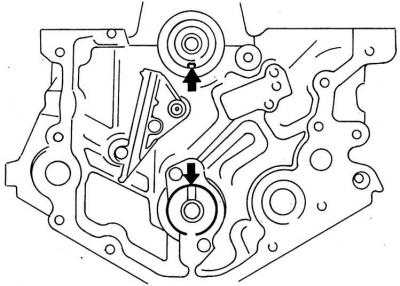

23. Проверите да ли су ознаке (означене стрелицама) на ланчаницима усмерене једна према другој. У супротном, затегните радилицу док се ознаке не поравнају.
24. Одврните и уклоните затезач разводног ланца.
25. Учврстите ланчаник брегастог вратила и одврните вијак за монтажу ланчаника.
26. Уклоните ланчаник брегастог вратила заједно са ланцем и уклоните ланац са ланчаника радилице.
27. Ако је потребно, уклоните ланчаник са кључем и вођицу ланца са радилице.
28. Темељно очистите спојне површине од трагова старих заптивки.
29. Проверите положај клинова на брегастом вратилу и радилици. Требало би да буду усмерени једни према другима.
30. Поставите вођицу ланца и ланчаник са кључем на радилицу.
31. Поставите ланац на ланчаник радилице.
32. Уградите ланац на ланчаник брегастог вратила и поставите ланчаник заједно са ланцем на брегасто вратило, при чему кључ брегасте осовине мора да стане у жлеб ланчаника.
33. Уврните вијак за монтажу ланчаника брегастог вратила.
34. Стисните затезач ланца притиском на клип затезача и држите га у овом стању, везујући га одговарајућом траком.
35. Уградите затезач ланца на место, док уклањате траку која држи клип.
36. Уградите заптивку предњег поклопца разводног механизма.
37. Замените О-прстен на предњем поклопцу разводног механизма.
38. Поставите предњи поклопац времена.
39. Центрирајте рупу на поклопцу у односу на радилицу, а такође је поравнајте са равнином за уградњу уљног корита.

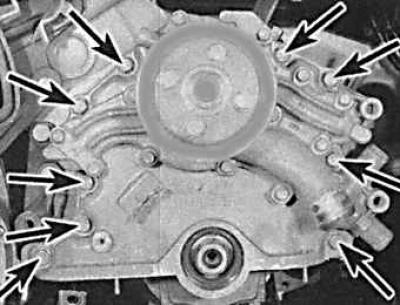

40. Заврните завртње који причвршћују предњи поклопац механизма за дистрибуцију гаса (означено стрелицама).
41. Темељно очистите спојне површине блока цилиндра и корита уља.
42. Уградите нову заптивку у жлебове уљног корита.
43. Нанесите заптивач на предње и задње делове уљног корита.
44. Нанесите смешу која спречава одвртање на навоје вијака, уградите уљни картер и затегните завртње.
45. Радне ивице заптивног прстена и површину пригушивача торзионих вибрација која се спаја са прстеном подмажите моторним уљем и поставите пригушивач на радилицу.
46. Заврните централни вијак који причвршћује пригушивач торзионих вибрација на одговарајући обртни момент.
47. Уградите ременицу радилице.
48. Инсталирајте греду и кочионе цеви.
49. Повежите међуосовину са управљачким механизмом.
50. Инсталирајте стартер и повежите жице.
51. Уградите помоћни погонски каиш.
52. Инсталирајте вентилатор и радијатор.
53. Поставите поклопац филтера за ваздух.
54. Напуните мотор моторним уљем и расхладном течношћу у систем за хлађење мотора.
