Уклањање и уградња угљеничног адсорбера

Мотор DOHC 2,0 дм³ са катализатором

Модели пре јула 1990.

1. Угљенични адсорбер се налази у моторном простору на десном блатобрану поред носача амортизера.

2. Уклоните жицу за уземљење из батерије.

3. Одврните 2 завртња који причвршћују експанзиони резервоар и уклоните резервоар из угљеничног адсорбера.

4. Одвојите вакумско црево са врха канистера за угаљ.

5. Одврните причврсни вијак и уклоните угљенични адсорбер из моторног простора.

6. Инсталација се врши обрнутим редоследом од уклањања.

Модели од јула 1990.

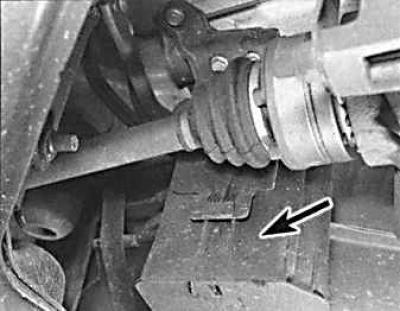

7. Угљенични адсорбер (означен стрелицом) се налази иза десног задњег точка, где је уграђен на доњој страни каросерије аутомобила.

8. Подигните задњи део аутомобила и причврстите га на постоље.

9. Уклоните жицу за уземљење из батерије.

10. Одвојите вакумско црево са врха угљеничног адсорбера и одврните завртањ за причвршћивање.

11. Подигните угљенични адсорбер, откачите га са држача за монтирање и уклоните га из возила.

12. Инсталација се врши обрнутим редоследом од уклањања.
