Комбинация приборов

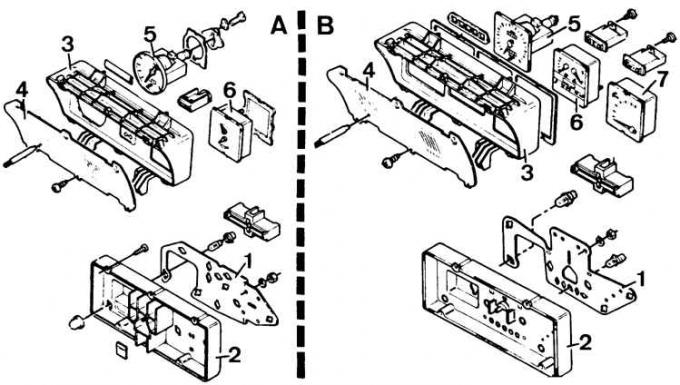

А – основная версия, L и GL, В – версия Ghia, 1 – печатная плата, 2 – корпус, 3 – кожух, 4 – стекло, 5 – спидометр, 6 – указатель уровня топлива и температуры охлаждающей жидкости, 7 – тахометр
Снятие
1. Отсоединить провод массы от аккумулятора.
2. Снять верхний и нижний кожуха рулевой колонки.
3. Осторожно подцепить маленькой отверткой и снять рукоятку регулировки интенсивности освещения комбинации приборов, а также регулятор частоты прерывистой работы стеклоочистителя и снять разъем многоконтактного соединения.
4. Отвинтить четыре винта крепления кожуха комбинации приборов и извлечь кожух.

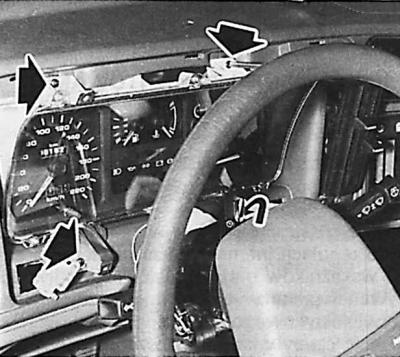

5. Отвинтить четыре винта крепления комбинации приборов и немного подать вперед комбинацию приборов от передней панели. болтов после снятия пластиковых кожухов (cтрелками показаны винты крепления).
6. Отсоединить трос привода спидометра, а также (с правой стороны) многоконтактный разъем соединения электрических проводов.
Установка
Для установки комбинации приборов необходимо выполнить действия в обратной последовательности по отношению к процессу снятия.
