Разборка и сборка приводных валов

            0

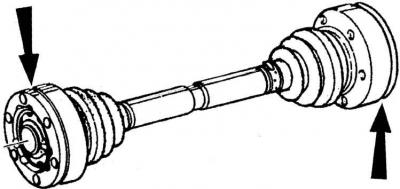

Расположение канавок на шарнирах





Канавки показаны стрелками.

Шарниры равных угловых скоростей не подлежат ремонту и могут быть только заменены.

1. Снять хомуты крепления защитных чехлов и снять чехлы.

2. Снять внешнее стопорное кольцо.

3. Снять шарниры, а затем внутреннее стопорное кольцо.

4. Снять с вала защитный чехол.

5. При необходимости заменить изношенные элементы. Обязательно подлежат замене защитные чехлы.

6. Наполнить шарниры 65–85 граммами твердой смазки S-MIC 75 F или SQM-IC 9004.

7. Установить внутреннее стопорное кольцо и защитный чехол.

8. Установить на вал шарнир таким образом, чтобы канавка находилась с наружной стороны.

9. Установить внешнее стопорное кольцо.

10. Затянуть хомуты крепления защитного чехла.
