Схема электрического контура наружного освещения (Скорпио 1)

            0

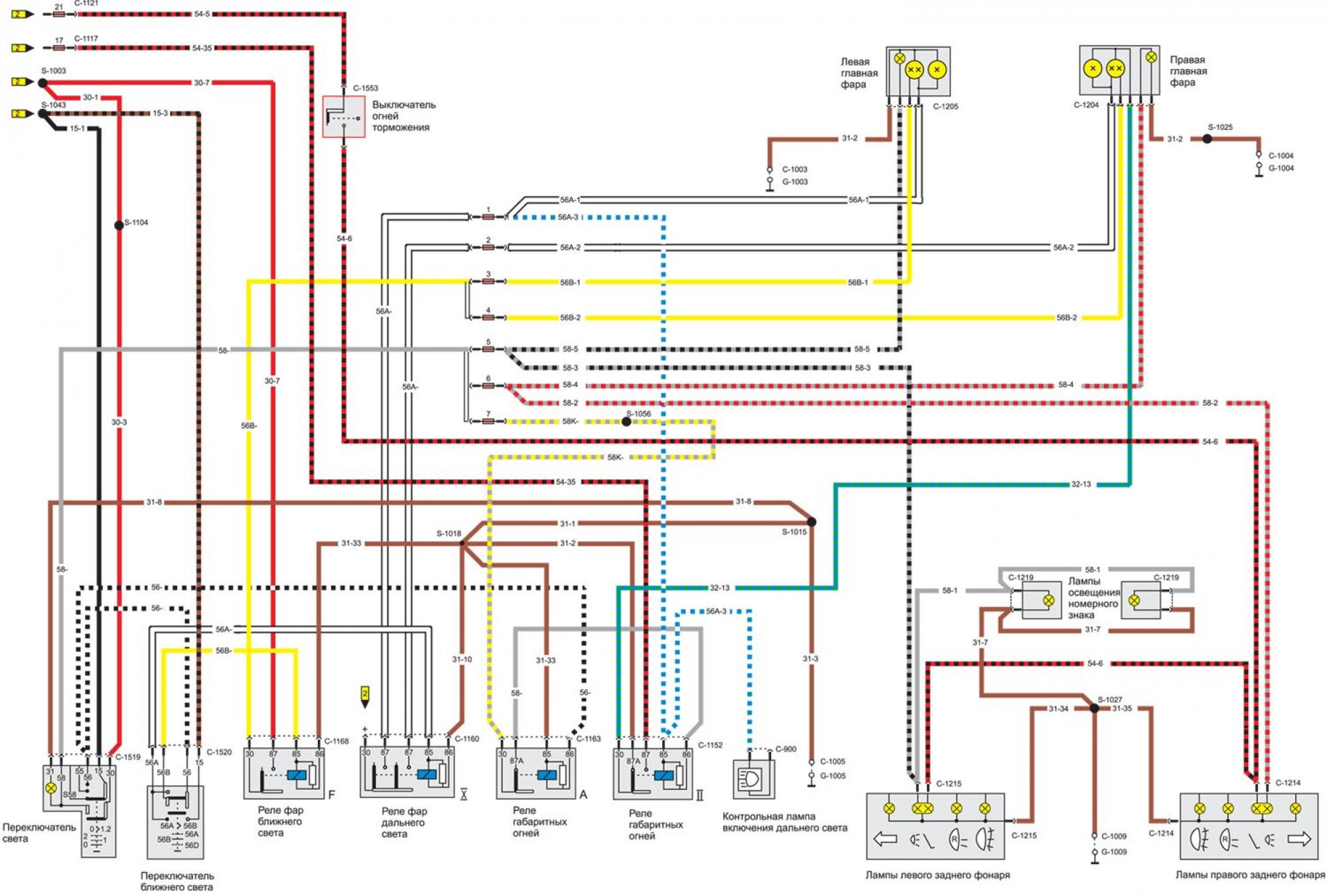

Схема электрического контура наружного освещения



Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »


[Материал был скопирован с информационного сайта: fordbook.ru]
