Оглавление: Фара ↳ Передние габаритные огни ↳ Передний указатель поворота ↳ Боковой указатель поворота ↳ Задний фонарь ↳ Лампочка подсветки заднего номерного… ↳
Примечание: перед разъединением разъемов проводки к любым лампочкам внешнего освещения убедитесь. что все внешние осветительные приборы выключены. Фара, передний габаритный фонарь и лампочки указателя поворота снимаются изнутри моторного отделения при поднятом капоте.
Фара
1. Отсоедините многовыводной штекер от задней части фары и снимите резиновую крышку (см. рис. 14.1).

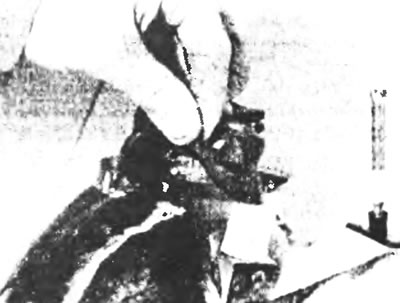

14.1. Отсоедините многовыводной штекер от задней части фары и снимите резиновую крышку.
2. Освободите зажим патрона и извлеките лампочку (см. рис. 14.2,а,б)

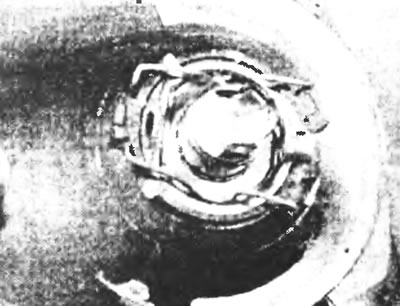

Рис. 14.2,а. Выпустите фиксаторы держателя лампочки...

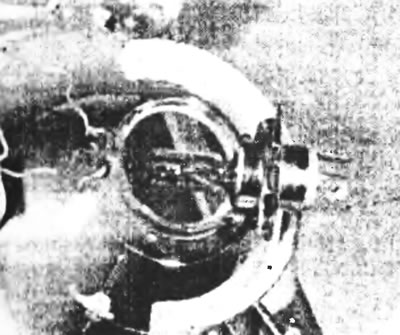

Рис. 14.2,б. ...и вытащите лампочку.
3. Установите новую лампочку в обратном порядке. Не касайтесь пальцами стекла лампочки, так как это приведет к выходу лампочки из строя. Если это все же случится, протрите лампочку тканью, смоченной в метиловом спирте.
Передние габаритные огни
4. Выкрутив патрон лампочки габаритного света из задней части фары, снимите лампочку и держатель (см. рис. 14.4).

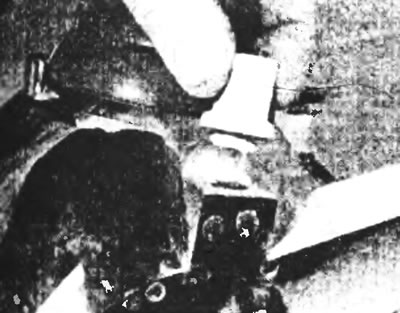

Рис. 14.4. Выкрутите патрон лампочки габаритного света из задней части фары, снимите лампочку и держатель.
5. Вытащите лампочку из патрона
6. Установите новую лампочку в обратном порядке. Проверьте ее работу по завершении.
Передний указатель поворота
7. Потяните вниз и выкрутите патрон лампочки из задней части указателя поворота (см. рис. 14.7).

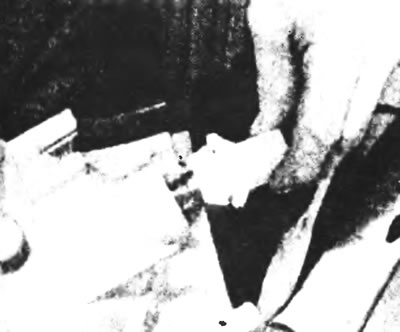

Рис. 14.7. Снятие патрона лампочки с задней части переднего указателя поворота.
8. Извлеките лампочку из патрона.
9. Установите новую лампочку в обратном порядке. Проверьте ее работу по завершении.
Боковой указатель поворота
10. Вытащите патрон лампочки из задней части узла указателя поворота, после чего извлеките лампочку из патрона (см. рис. 14.10).

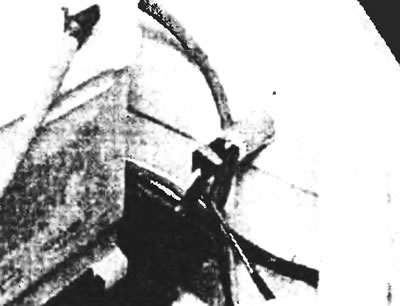

Рис. 14.10. Местоположение бокового указателя поворота.
11. Установите новую лампочку в обратном порядке. Проверьте ее работу по завершении.
Задний фонарь
Фургон и микроавтобус
12. На ранних моделях снимите откидную створку крышки от заднего угла кузова, чтобы получить доступ к блоку фонарей. Выкрутите и вытащите соответствующую лампочку с патроном из заднего фонаря (см. рис. 14.12,а,б). На более поздних моделях отвинтите две пластмассовых гайки - барашки и снимите блок заднего фонаря. Сожмите сначала нижние выступы, а затем верхние, и отделите патрон лампочки от узла. Нажмите на лампочку и выкрутите ее из патрона.
13. Установите новую лампочку(и) в порядке, обратном снятию. Проверьте работу лампочки по завершении.

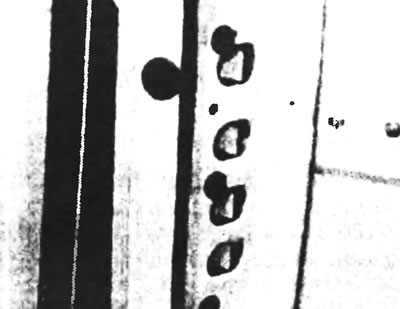

Рис. 14.12,а. На ранних моделях имеется доступ к лампочкам заднего фонаря через отверстия в стойке кузове.

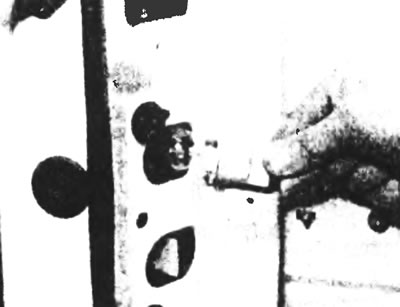

Рис. 14.12,б. Выкрутите и снимите держатель необходимой лампочки из блока заднего фонаря.
Пикапы
14. Высвободите фиксатор рассеивателя и отведите рассеиватель в сторону, чтобы не мешал. Выньте нужную лампочку(и) из патрона в блоке заднего фонаря.
15. Установите новую лампочку(и) в порядке, обратном снятию. Проверьте работу лампочек по завершении.
Лампочка подсветки заднего номерного знака
Модели с двойной задней дверью
16. Снимите крышку лампочки, подцепив ее отверткой, затем вытащите лампочку из патрона (см. рис. 14.16,а,б).

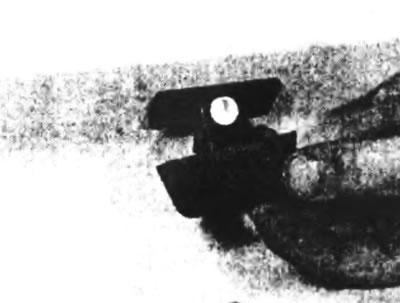

Рис. 14.16,а. На моделях с двойной задней дверью снимите крышку подсветки заднего номерного знака, подцепив ее отверткой...

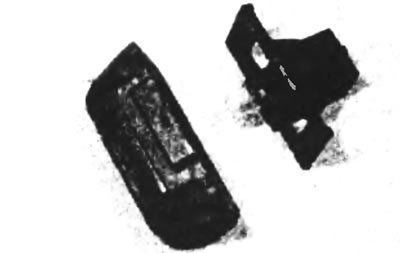

Рис. 14.16,б. ...после чего вытащите лампочку из патрона.
17. Установите новую лампочку в порядке, обратном снятию. Проверьте работу лампочки по завершении.
Модели с откидным задним бортом
18. Сдвиньте рассеиватель света влево и поверните его, чтобы не мешал. Вдавите и выкрутите лампочку, чтобы вынуть ее из патрона (см. рис. 14.19).

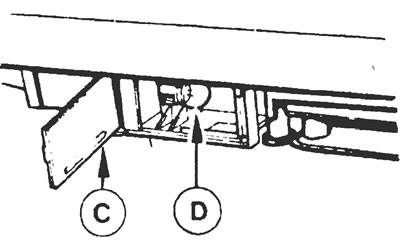

Рис. 14.18. Рассеиватель (С) и лампочка (D) узла подсветки заднего номерного знака на автомобилях Ford Transit с откидным задним бортом.
19. Установите новую лампочку в порядке, обратном снятию. Проверьте работу лампочки по завершении.
Пикапы
20. Снимите крышку лампочки, подцепив ее подходящей отверткой, после чего нажмите на лампочку и выкрутите ее из патрона (см. рис. 14.21).
21. Установите новую лампочку в порядке, обратном снятию. Проверьте работу лампочки по завершении.

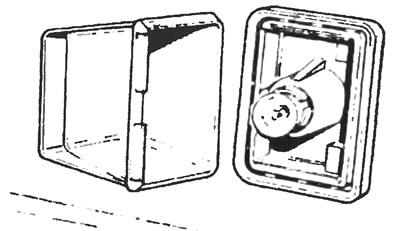

Рис. 14.21. Узел подсветки заднего номерного знака на автомобилях с кузовом типа "пикап".
