Электродвигатель стеклоочистителя и механизм привода — снятие и установка (Транзит 2)

Снятие

1. Отсоедините отрицательный провод батареи.

2. Снимите рычаги стеклоочистителя, как описано в предыдущем Разделе.

3. Отвинтите пластмассовую гайку с кожуха оси поворота рычага стеклоочистителя, расположенной по центру капота (см. рис. 19.3).

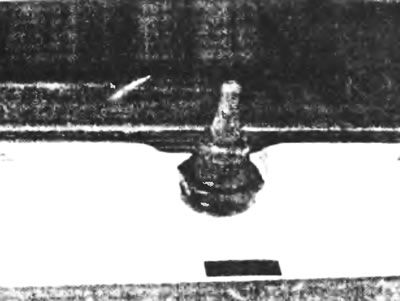

Рис. 19.3. Отвинтите пластиковую фиксирующую гайку с кожуха оси поворота центрального рычага стеклоочистителя.

4. Снимите панель решетки ветрового стекла в соответствии с Главой 11.

5. Отвинтите стальные гайки на осях обеих рычагов стеклоочистителя и снимите их вместе с прокладками.

6. Сожмите фиксирующий язычок и отделите многовыводной штекер от двигателя стеклоочистителя (см. рис. 19.6.).

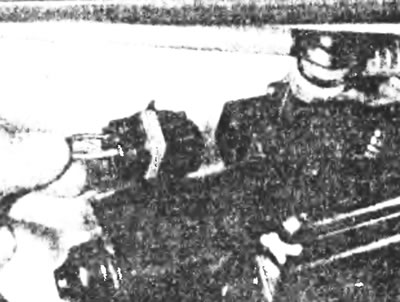

Рис. 19.6. Отсоедините многовыводной штекер проводки от двигателя стеклоочистителя.

7. Отвинтите два болта, крепящие кронштейн двигателя стеклоочистителя к перегородке моторного отсека, и снимите двигатель с механизмом привода с автомобиля.

8. Для снятия механизма привода расцепите шаровые шарниры оси рычага щетки и приводного рычага, поддев подшипники шарниров вилочным гаечным ключом и сняв их с шаровых пальцев. Извлеките войлочные шайбы, помечая место их установки (см. рис. 19.8,а,б).

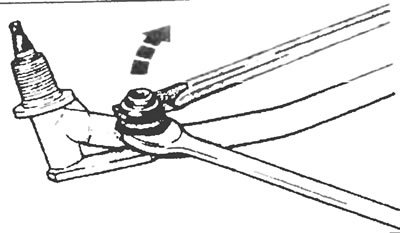

Рис. 19.8,а. Отцепите шаровые шарниры тяги привода от вала кожуха оси поворота рычага стеклоочистителя...

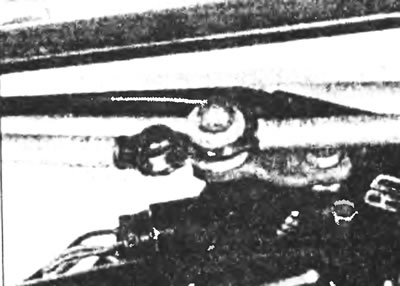

Рис. 19.8,б. ...и от шаровых пальцев рычага привода, воспользовавшись вилочным гаечным ключом в качестве рычага.

9. Пометив относительные положения рычага привода и вала двигателя стеклоочистителя, отвинтите фиксирующую гайку и снимите рычаг. Отвинтив три болта, снимите двигатель стеклоочистителя кронштейна.

Установка

10. Установка производится в порядке, обратном снятию. Обратите внимание на следующие пункты:

а) Убедитесь, что рычаг привода стеклоочистителя правильно установлен на вал привода;
6) Стеклоочиститель на Форде Транзит может установлен двух типов, производства фирмы SWF или фирмы Deico. Кожух фирмы Deico -пластмассовый, а фирмы SWF - стальной. Очень важно, чтобы гайки оси поворота были правильно (в зависимости от используемого типа) установлены и затянуты с усилием затяжки, регламентированным спецификацией. Важно, что на обоих типах стальные гайки, крепящие кожухи осей поворота к капоту, устанавливаются первыми. Пластмассовая гайка (по внешнему виду похожа на стальную), крепящая панель решетки ветрового стекла, устанавливается последней. Стальная гайка на оси фирмы Deico должна быть затянута с усилием затяжки, не превышающим 12 Н·м;
в) После установки проверьте работу стеклоочистителей.
