Снятие
1. Снимите двигатель стеклоочистителя с механизмом привода, как описано в предыдущем разделе. Отсоедините шаровые шарниры механизма привода, поддев подшипники шарниров вилочным гаечным ключом и сняв их с шаровых пальцев. Извлеките войлочные шайбы, помечая место их установки.
2. Для снятия кожуха типа Deico необходимо высверлить отверстия диаметром 6.5 мм и глубиной 10 мм в отмеченных точках по бокам кожуха, после чего отделить кожух от трубы (см. рис. 20.2).

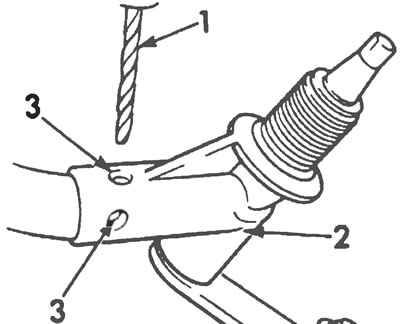

Рис. 20.2. Снятие пластикового кожуха оси поворота рычага стеклоочистителя типа Deico: 1. Дрель (со сверлом 0 6.5 мм), 2. Кожух оси поворота рычага стеклоочистителя, 3. Высверленные отверстия глубиной 10 мм.
3. Для снятия кожуха типа SWF необходимо осторожно спилить головки двух заклепок в показанных на рисунке местах, после чего вытащить заклепки подходящим инструментом с тонким жалом (см. рис.20.3) и отделить кожух от трубы.
Рис. 20.3. Снятие стального кожуха оси поворота рычага стеклоочистителя типа SWF: 1. Шлифовочный диск, 2. Кожух оси поворота рычага стеклоочистителя, 3. Выступающие головки заклепок.
Установка
4. Независимо от типа кожуха, для того, чтобы установить его повторно, задвиньте кожух на трубу так, чтобы он зацепился с пазом на конце трубы. Если необходимо, слегка постучите по кожуху пластмассовым молотком, подгоняя фиксирующий штифт или заклепочные отверстия (в зависимости от типа кожуха).
5. Установите новые заклепки или подходящие цилиндрические штифты для закрепления кожуха. При правильной установке штифты должны выступать с обеих сторон.
6. Подсоединив тягу привода к оси поворота, установите двигатель стеклоочистителя, как описано в предыдущем Разделе.
