Примечание: нижеследующая информация относится только к тем радиоприемникам и магнитолам, которые были первоначально установлены на Ford Transit изготовителем. Перед началом работ обратитесь к разделу "Система блокировки магнитолы в случае кражи" в начале этого руководства.
Снятие
Стандартный радиоприемник
1. Отсоедините отрицательный провод батареи.
2. Вытащите кнопки управления радиоприемником, пластмассовый рычаг регулятора тембра и прокладку ручки настройки.
3. Отвинтите две крепежные гайки и снимите переднюю панель.
4. Подтянув фиксирующие лапки внутрь отрезком сварочного стержня с закругленным концом или чем-то подобным, вытащите радиоприемник (см. рис. 23.4). Отделите проводку и антенну от задней части узла, после чего снимите приемник.

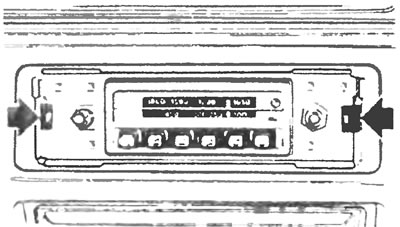

Рис. 23.4. Для снятия стандартного радиоприемника подденьте фиксирующие лапки (указаны стрелками) отрезком сварочного стержня или чем-то подобным.
Цифровая магнитола
5. Отсоедините отрицательный провод батареи.
6. Для ослабления зажимов, фиксирующих магнитолу, вставьте два U-образных стержня в специальные отверстия на каждой стороне. Для этого предпочтительно получить у специалиста специально сделанные стержни, имеющие предохранители, которые крепко защелкиваются в зажимы так, чтобы снять магнитолу. Вытаскивайте магнитолу из отверстия прямо, иначе возможно заедание (см рис. 23.6,а-в).

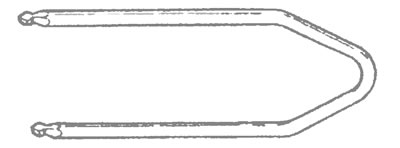

Рис. 23.6,а. Инструмент для снятия магнитолы.

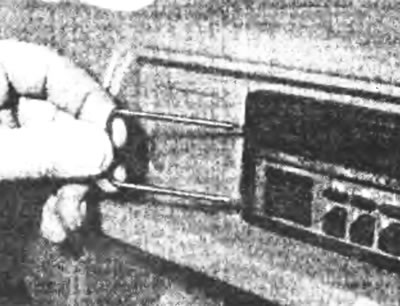

Рис. 23.6,б. Вставьте два инструмента для снятия в пазы с обеих сторон магнитолы...

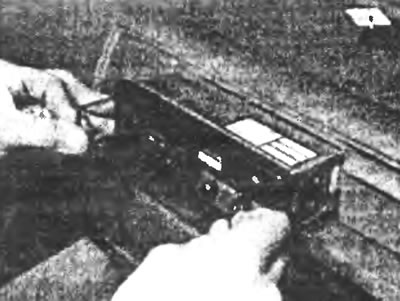

Рис. 23.6,в. ...и вытащите магнитолу из гнезда.
7. Вытащив магнитолу, отсоедините антенну и разъемы проводки от ее задней части (см. рис. 23.7).

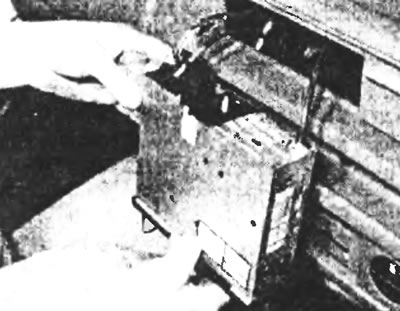

Рис.23.7. Отсоедините провод антенны и штекеры электропроводки от задней части магнитолы.
8. Отвинтите фиксирующую гайку и снимите опорный кронштейн с задней части магнитолы.
Установка
9. Установка производится в порядке, обратном снятию. Обратите внимание на следующие пункты:
- а) В случае стандартного радиоприемника после полной установки настройте его для наилучшего приема в свободной от помех зоне. Вставьте маленькую электрическую отвертку в регулировочный винт на лицевой стороне узла и постепенно вращайте его до получения возможно лучшего приема;
- б) В случае цифровой магнитолы после присоединения проводов к задней части узла вдавите магнитолу в ее местоположение до положения, когда зацепятся фиксирующие зажимы;
- в) На всех типах радио и магнитол, имеющих защитный код, повторно включите узел в соответствии с кодом и инструкциями, данными в "Ford Audio Operating Manual", прилагаемой к автомобилю.
