Снятие
1.

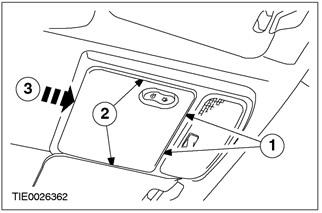

ПРЕДОСТЕРЕЖЕНИЕ: Во избежание повреждений панель отделки потолочной консоли допускается оттягивать вниз только на расстояние, необходимое для отсоединения зажимов крепления.
Отсоедините панель отделки потолочной консоли от потолочной консоли.
- 1. Используя подходящую отвертку, отсоедините передние зажимы крепления.
- 2. Оттяните панель отделки потолочной консоли вниз, чтобы отсоединить боковые зажимы крепления.
- 3. Толкните панель отделки потолочной консоли вперед, чтобы отсоединить задние зажимы крепления.
![](https://www.fordbook.ru/img/focus/9175.jpg)
2. Снимите панель отделки потолочной консоли.
- Расстыкуйте электрический разъем переключателя электропривода сдвижного люка крыши.
![](https://www.fordbook.ru/img/focus/9176.jpg)
3. Расстыкуйте электрический разъем электродвигателя сдвижного люка крыши (обшивка крыши показана снятой для ясности).
![](https://www.fordbook.ru/img/focus/9177.jpg)

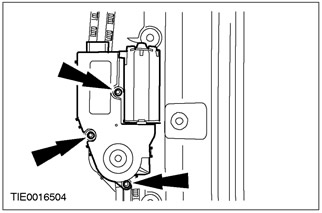

4. Снимите электродвигатель сдвижного люка крыши.
![](https://www.fordbook.ru/img/focus/9178.jpg)
Установка

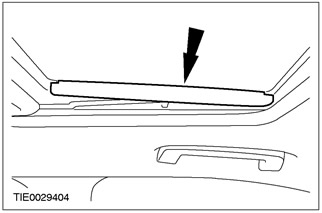

1. Снимите крышки направляющих рычагов сдвижного люка крыши.
![](https://www.fordbook.ru/img/focus/9179.jpg)
2.

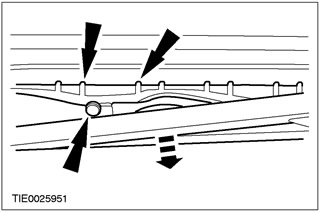

ПРЕДОСТЕРЕЖЕНИЕ: Направляющие штифты требуется выверить по центру между выступами, как показано.
Проверьте выверку левого и правого направляющих штифтов тросов (показана левая сторона). Нажмите на штангу.
![](https://www.fordbook.ru/img/focus/9180.jpg)

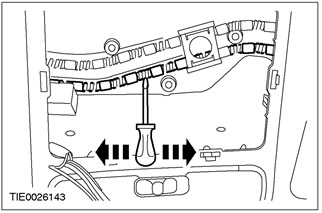

3. Отрегулируйте левый направляющий штифт троса.
- Используя подходящую отвертку, переместите трос в требуемом направлении.
![](https://www.fordbook.ru/img/focus/9181.jpg)

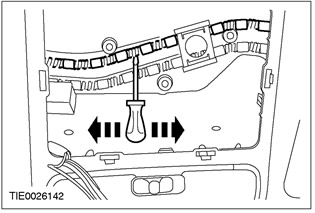

4. Отрегулируйте правый направляющий штифт троса.
- Используя подходящую отвертку, переместите трос в требуемом направлении.
![](https://www.fordbook.ru/img/focus/9182.jpg)
5. Установите крышки направляющих рычагов сдвижного люка крыши.
![](https://www.fordbook.ru/img/focus/9183.jpg)

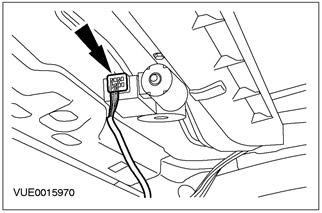

6. Состыкуйте электрический разъем электродвигателя сдвижного люка крыши (обшивка крыши показана снятой для ясности).
![](https://www.fordbook.ru/img/focus/9184.jpg)

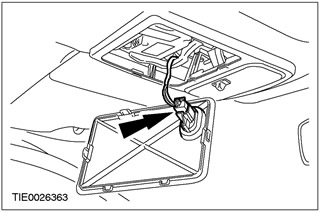

7. Состыкуйте электрический разъем переключателя электродвигателя сдвижного люка крыши.
![](https://www.fordbook.ru/img/focus/9185.jpg)
8.
ПРЕДОСТЕРЕЖЕНИЕ: Этот шаг требуется выполнить в случае повторной установки бывшего в эксплуатации электродвигателя сдвижного люка крыши.
ПРИМЕЧАНИЕ: Этот шаг не требуется выполнять при установке нового электродвигателя сдвижного люка крыши.
Выполните процедуру стирания синхронизации электродвигателя сдвижного люка крыши. За дополнительной информацией обратитесь к главе Синхронизация электродвигателя сдвижного люка крыши имеющейся в этом разделе.
9. Установите электродвигатель сдвижного люка крыши.
![](https://www.fordbook.ru/img/focus/9186.jpg)
10. Выполните соответствующую процедуру синхронизации электродвигателя сдвижного люка крыши. За дополнительной информацией обратитесь к главе Синхронизация электродвигателя сдвижного люка крыши имеющейся в этом разделе.

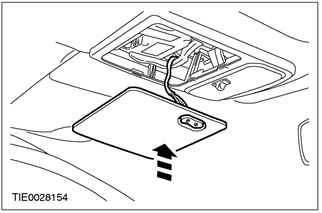

11. Установите панель отделки потолочной консоли.
![](https://www.fordbook.ru/img/focus/9187.jpg)
