Схема 8. Система охлаждения

            0

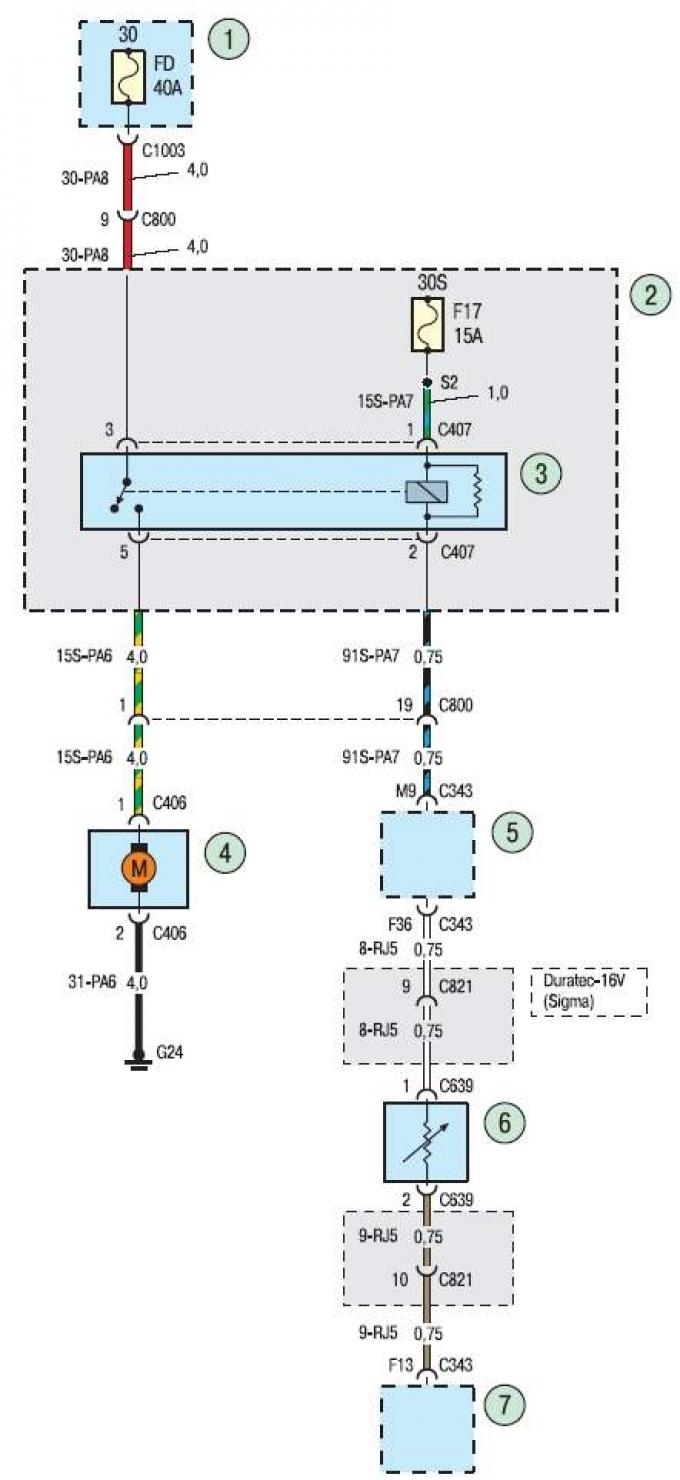

Схема 8а. Система охлаждения





1 - монтажный блок предохранителей в моторном отсеке; 2 - монтажный блок реле и предохранителей за вещевым ящиком; 3 - реле вентилятора системы охлаждения двигателя; 4 - электродвигатель вентилятора системы охлаждения двигателя; 5, 7 - электронный блок управления двигателем; 6 - датчик температуры системы охлаждения двигателя

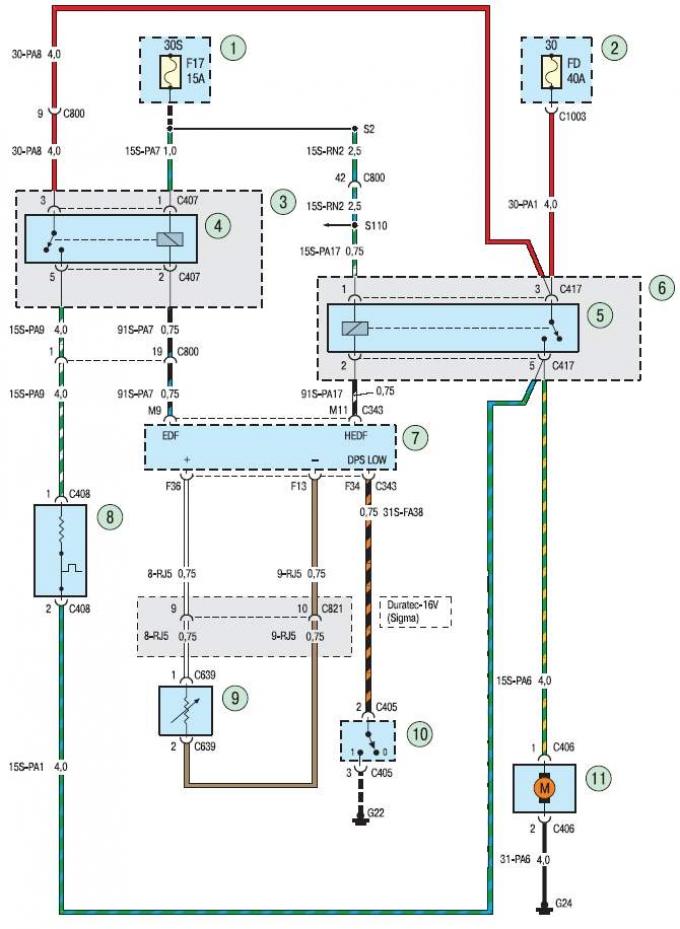

Схема 8б. Система охлаждения





1, 3 - монтажный блок реле и предохранителей за вещевым ящиком; 2 - монтажный блок предохранителей в моторном отсеке; 4 - реле вентилятора системы охлаждения двигателя; 5 - реле вентилятора системы охлаждения двигателя (высокая скорость); 6 - блок реле в подкапотном пространстве; 7 - электронный блок управления двигателем; 8 - резистор электровентилятора системы охлаждения двигателя; 9 - датчик температуры системы охлаждения двигателя; 10 - датчик высокого давления компрессора кондиционера; 11 - электродвигатель вентилятора системы охлаждения двигателя
