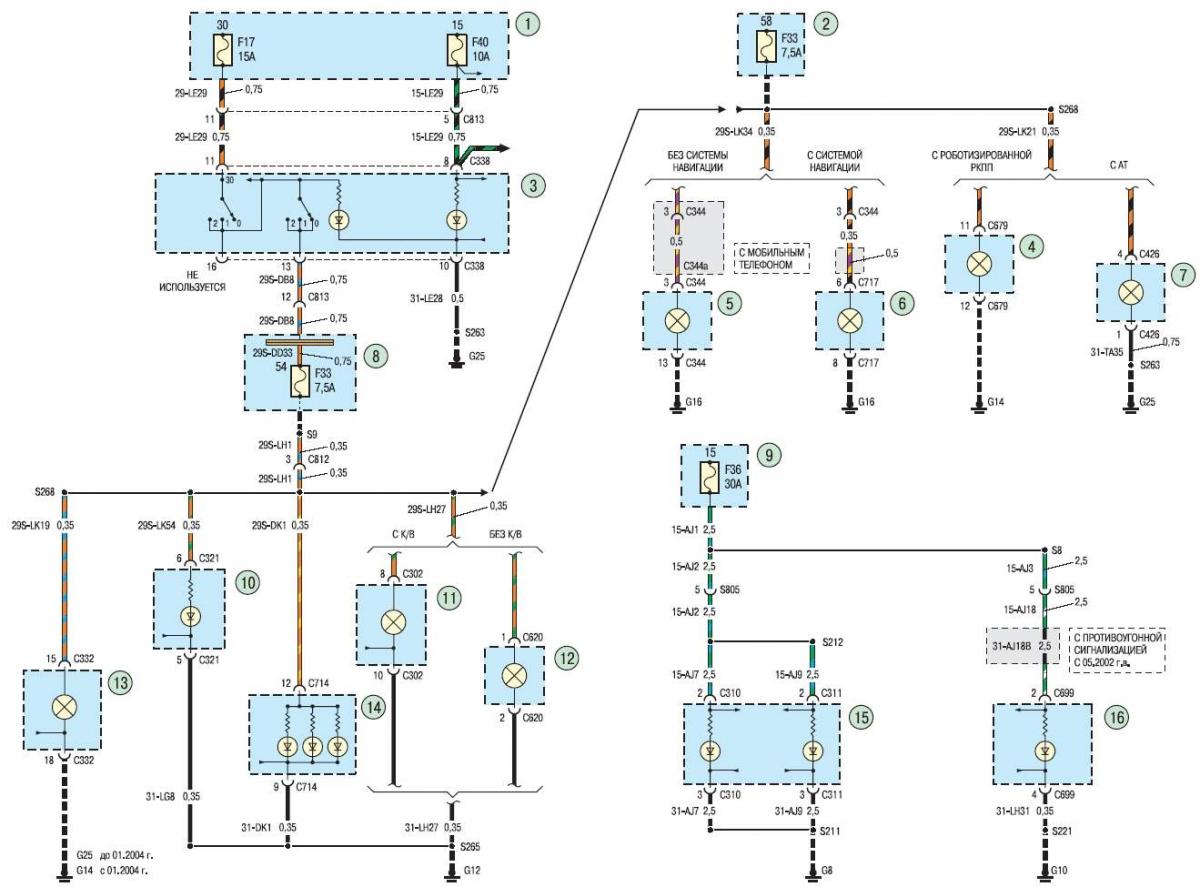

Схема 13. Подсветка комбинации и панели приборов
Открыть большую картинку в новой вкладке »
1, 2, 8, 9 - монтажный блок реле и предохранителей за вещевым ящиком; 3 - переключатель наружного освещения; 4, 7 - подсветка блока селектора режима автоматической коробки передач; 5 - аудиосистема; 6 - модуль аудиосистемы и системы навигации; 10 - выключатель аварийной сигнализации; 11 - модуль отопителя; 12 - подсветка блока управления вентиляции и кондиционирования салона; 13 - подсветка комбинации приборов; 14 - встроенная панель управления; 15 - переключатель управления стеклоподъемником левой передней двери; 16 - переключатель управления стеклоподъемником правой передней двери
