Схема 32. Центральный замок (Фьюжн)

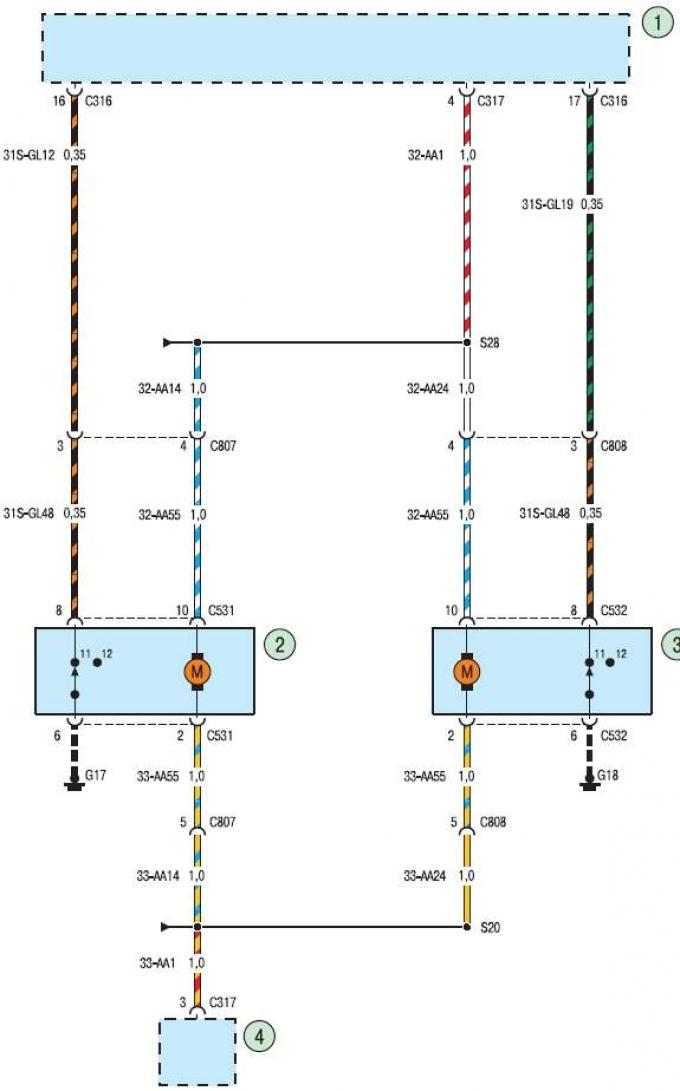

Схема 32. Центральный замок

1, 4 - электронный блок управления иммобилизатора; 2 - модуль замка левой задней двери; 3 - модуль…

1, 4 - электронный блок управления иммобилизатора; 2 - модуль замка левой задней двери; 3 - модуль замка правой задней двери

Эта статья была заимствована с сайта Fordbook.ru

Эта статья доступна на английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском

Проверка статьи: Кошелев Афанасий
