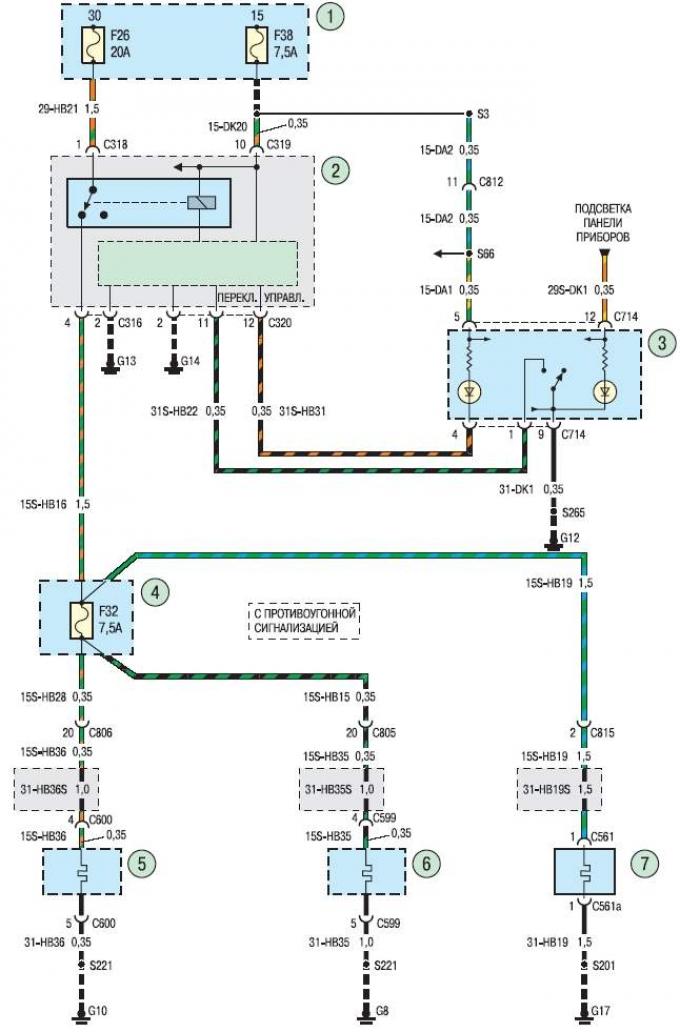

Схема 30. Обогрев стекла двери задка и зеркал (Фьюжн)

1, 4 - монтажный блок реле и предохранителей за вещевым ящиком; 2 - электронный блок управления иммобилизатора; 3 - блок управления обогревом; 5 - правое наружное зеркало заднего вида; 6 - левое наружное зеркало заднего вида; 7 - обогрев стекла двери задка
