Наименование | Спецификация |
Смазка | ESE - M99B144 - B |
Противозадирная смазка | SAM1C9107A |
Снятие
1.
ПРИМЕЧАНИЕ: Системы выпуска, устанавливаемые на предприятии-изготовителе, имеют односекционную конструкцию, а системы выпуска, устанавливаемые в процессе обслуживания, имеют трехсекционную конструкцию.
Чтобы обеспечить возможность установки сервисной секции, необходимо разрезать систему выпуска, установленную на предприятии-изготовителе. Перед вырезанием любой части системы выпуска убедитесь в том, что положение резки соответствует сервисной секции системы выпуска, подлежащей установке.
2. Поднимите и подоприте автомобиль. За дополнительной информацией обратитесь к Разделу 100-02.

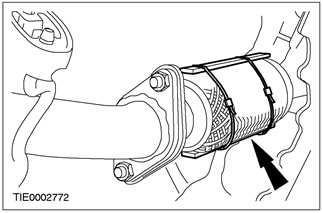

3.
ПРЕДОСТЕРЕЖЕНИЕ: Чрезмерное перегибание гибкой выпускной трубы может привести к повреждению, влекущему за собой выход системы выпуска из строя.
Подоприте гибкую выпускную трубу с помощью опорного хомута или подходящего шплинта.
![](https://www.fordbook.ru/img/focus/6399.jpg)

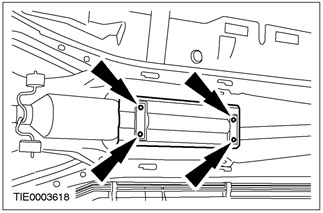

4. Снимите теплозащитный экран.
![](https://www.fordbook.ru/img/focus/6400.jpg)
5. Перережьте систему выпуска. За дополнительной информацией обратитесь к главе Описание и принцип действия имеющейся в этом разделе.

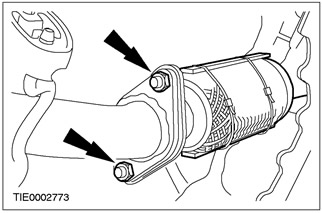

6. Выверните гайки на фланце. Отбракуйте гайки.
![](https://www.fordbook.ru/img/focus/6401.jpg)

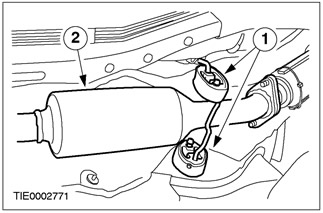

7. Снимите каталитический нейтрализатор.
- 1. Отсоедините подвесные опоры.
- 2. Снимите каталитический нейтрализатор.
- Отбракуйте прокладку.
![](https://www.fordbook.ru/img/focus/6402.jpg)
Установка
1. Соберите сервисные секции каталитического нейтрализатора.
2.
ПРЕДОСТЕРЕЖЕНИЕ: Подвесные опоры изготавливаются из специального материала. Используйте только подходящие опоры (в соответствии со спецификацией).

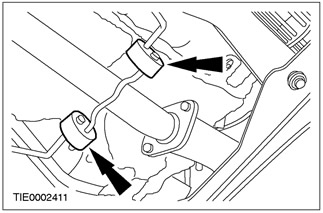

Позиционируйте каталитический нейтрализатор.
- Используйте новую прокладку и гайки, вручную затяните гайки.
- Нанесите на шпильки противозадирную смазку. Противозадирная смазка должна соответствовать спецификации компании Ford.
- Проверьте опорный изолятор на наличие повреждений и усталостного разрушения. При необходимости установите новые опоры.
- При установке подвесных опор используйте смазку;Смазка должна соответствовать спецификации компании Ford.
![](https://www.fordbook.ru/img/focus/6403.jpg)

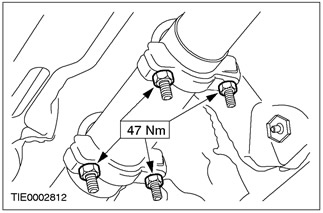

3. Затяните гайки зажимов.
![](https://www.fordbook.ru/img/focus/6404.jpg)

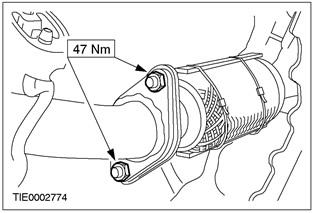

4. Затяните гайки фланца.
![](https://www.fordbook.ru/img/focus/6405.jpg)
5. Установите теплозащитный экран.
![](https://www.fordbook.ru/img/focus/6406.jpg)
6. Снимите опору гибкой трубы.
7. Опустите автомобиль.
