СОСТОЯНИЯ |
ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ |
AK1: ПРОВЕРЬТЕ СИГНАЛЫ ВКЛЮЧЕНИЯ |
|
1 Ведите положение ON. |
|
2 Включите передние и задние противотуманные фары/фонари. |
|
3 Проверьте сигнал включения. |
|
• Оба сигнала включения загораются? |
|
→ Да |
|
Перейдите к AK2 |
|
→ Нет |
|
Оба сигнала включения не работают: Перейдите к AK3 |
|
Сигнал включения передних противотуманных фар не работает: ЗАМЕНИТЕ переключатель освещения. ПРОВЕРЬТЕ правильность работы системы. |
|
AK2: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 15S-LD1 / 15S-LD11. |
|
1 Введите положение OFF. |
|
2 Отсоедините C302 левой передней противотуманной фары. |
|
3 Ведите положение ON. |
|
4 Включите передние противотуманные фары. |
|

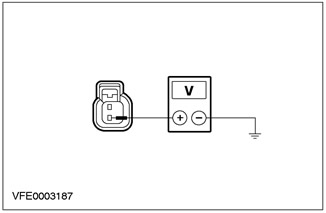

5 Измерьте напряжение между штырем 2 разъема C302 переключателя освещения, электрической цепи 15S-LD11, со стороны электропроводки, и "массой". |
|
• Измерительный прибор показывает напряжение аккумулятора? |
|
→ Да |
|
Система исправна после проверки лампы. |
|
→ Нет |
|
Проверьте и если необходимо ОТРЕМОНТИРУЙТЕ электрическую цепь 15S-LD1/15S-LD11, используя схемы электрических соединений. Если электрическая цепь исправна, ЗАМЕНИТЕ переключатель освещения. ПРОВЕРЬТЕ правильность работы системы. |
|
AK3: ПРОВЕРЬТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ F44 |
|
1 Введите положение OFF. |
|
2 Отсоедините Плавкий предохранитель F44 (CJB). |
|
3 Проверьте плавкий предохранитель F44 (CJB) |
|
• Плавкий предохранитель F44 исправен? |
|
→ Да |
|
Перейдите к AK4 |
|
→ Нет |
|
ЗАМЕНИТЕ плавкий предохранитель F44. Если плавкий предохранитель F44 снова выходит из строя, НАЙДИТЕ и УСТРАНИТЕ короткое замыкание, используя схемы электрических соединений. ПРОВЕРЬТЕ правильность работы системы. |
|
AK4: ПРОВЕРЬТЕ CJB |
|
1 Введите положение OFF. |
|
2 Отсоедините C17 CJB. |
|
3 Подсоедините Плавкий предохранитель F44 (CJB). |
|

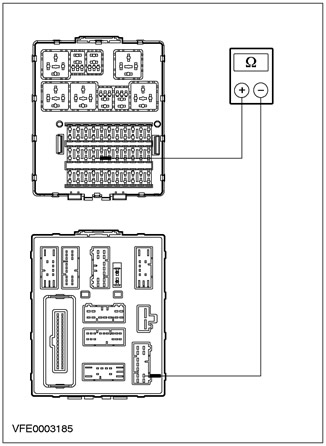

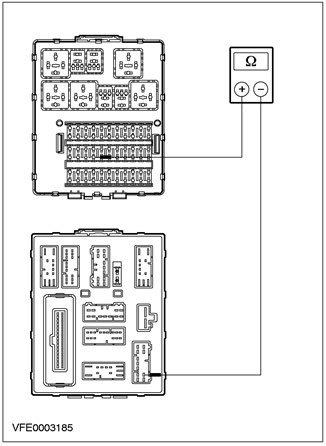

4 Убедитесь в том, что плавкий предохранитель F44 установлен и измерьте сопротивление между гнездом F44 и штырем 3 C17 CJB, со стороны элемента. |
|
• Сопротивление составляет менее 2 Ом? |
|
→ Да |
|
Перейдите к AK5 |
|
→ Нет |
|
ЗАМЕНИТЕ CJB. ПРОВЕРЬТЕ правильность работы системы. |
|
AK5: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 15-LD16. |
|
1 Отсоедините C17 CJB. |
|
2 Отсоедините C320 переключателя освещения. |
|

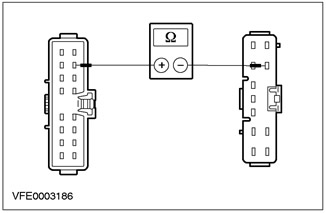

3 Измерьте сопротивление между штырем 3 разъем C17 центральной электрораспределительной коробки (CJB), электрической цепи 15-LD16, со стороны электропроводки, и штырем 7 разъем C320 переключателя освещения, со стороны электропроводки. |
|
• Сопротивление составляет менее 2 Ом? |
|
→ Да |
|
ЗАМЕНИТЕ переключатель освещения. ПРОВЕРЬТЕ правильность работы системы. |
|
→ Нет |
|
ОТРЕМОНТИРУЙТЕ электрическую цепь 15S-LD16. ПРОВЕРЬТЕ правильность работы системы. |
PINPOINT-ТЕСТ AL: ЗАДНИЙ ПРОТИВОТУМАННЫЙ ФОНАРЬ(И) НЕ РАБОТАЕТ
СОСТОЯНИЯ |
ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ |
AL1: ПРОВЕРЬТЕ СИГНАЛ ВКЛЮЧЕНИЯ ЗАДНИХ ПРОТИВОТУМАННЫХ ФОНАРЕЙ |
|
1 Ведите положение ON. |
|
2 Включит задний противотуманный фонарь(и) |
|
3 Проверьте работу сигнала включения. |
|
• Сигнал включения задних противотуманных фонарей загорается? |
|
→ Да |
|
Перейдите к AL2 |
|
→ Нет |
|
Автомобили с передними противотуманными фарами: Перейдите к AK1 |
|
Автомобили без передних противотуманных фар: Перейдите к AL3 |
|
AL2: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 15S-LD6 |
|
1 Ведите положение ON. |
|
2 Отсоедините C474/C475 левого блока задних фонарей. |
|
3 Включите задний противотуманный фонарь(и). |
|

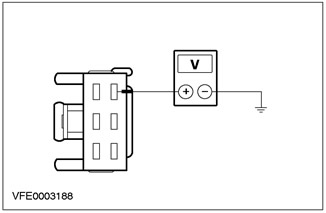

4 Измерьте напряжение между штырем 4 разъема C474/ C475, со стороны электропроводки, и "массой". |
|
• Измерительный прибор показывает напряжение аккумулятора? |
|
→ Да |
|
После проверки ламп ЗАМЕНИТЕ блок задних фонарей. ПРОВЕРЬТЕ правильность работы системы. |
|
→ Нет |
|
Проверьте и если необходимо ОТРЕМОНТИРУЙТЕ электрическую цепь 15S-LD6, используя схемы электрических соединений. Если цепь 15S-LD6 исправна, ЗАМЕНИТЕ переключатель освещения. ПРОВЕРЬТЕ правильность работы системы. |
|
AL3: ПРОВЕРЬТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ F44 |
|
1 Введите положение OFF. |
|
2 ПРОВЕРЬТЕ F44 (20 A) (CJB). |
|
3 Проверьте плавкий предохранитель F44 (CJB). |
|
• Плавкий предохранитель исправен? |
|
→ Да |
|
Перейдите к AL4 |
|
→ Нет |
|
ЗАМЕНИТЕ плавкий предохранитель F44. Если F44 снова выходит из строя, НАЙДИТЕ и УСТРАНИТЕ короткое замыкание, используя схемы электрических соединений. ПРОВЕРЬТЕ правильность работы системы. |
|
AL4: ПРОВЕРЬТЕ CJB |
|
1 Отсоедините C17 CJB. |
|
2 Подсоедините Плавкий предохранитель F44 (CJB). |
|
3 Убедитесь в том, что плавкий предохранитель F44 установлен и измерьте сопротивление между гнездом F44 и штырем 3 C17 CJB, со стороны элемента. |
|
• Сопротивление составляет менее 2 Ом? |
|
→ Да |
|
Перейдите к AL5 |
|
→ Нет |
|
ЗАМЕНИТЕ CJB. ПРОВЕРЬТЕ правильность работы системы. |
|
AL5: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 15-LD16 |
|
1 Введите положение OFF. |
|
2 Отсоедините C17 CJB. |
|
3 Отсоедините C320 переключателя освещения. |
|

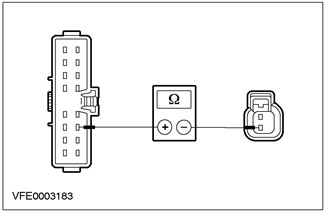

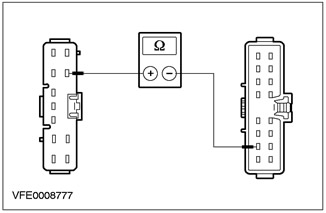

4 Измерьте сопротивление между штырем 7 разъема C320 переключателя освещения, со стороны электропроводки, и разъемом C17 CJB, электрической цепи 15-LD16, со стороны электропроводки. |
|
• Сопротивление составляет менее 2 Ом? |
|
→ Да |
|
Перейдите к AL2 |
|
→ Нет |
|
ОТРЕМОНТИРУЙТЕ электрическую цепь 15-LD16. ПРОВЕРЬТЕ правильность работы системы. |
PINPOINT-ТЕСТ AM: ПРОТИВОТУМАННЫЕ ФОНАРИ НЕ РАБОТАЮТ
СОСТОЯНИЯ |
ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ |
AM1: ПРОВЕРЬТЕ УРОВЕНЬ КОМПЛЕКТАЦИИ |
|
1 Проверьте уровень комплектации. |
|
• Автомобиль оснащен передними противотуманными фарами? |
|
→ Да |
|
Перейдите к AK1 |
|
→ Нет |
|
Перейдите к AL1 |
PINPOINT-ТЕСТ AN: ОТДЕЛЬНАЯ ПРОТИВОТУМАННАЯ ФАРА/ ФОНАРЬ(И) НЕ РАБОТАЕТ
СОСТОЯНИЯ |
ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ |
AN1: ОПРЕДЕЛИТЕ НЕИСПРАВНУЮ ПРОТИВОТУМАННУЮ ФАРУ/ ФОНАРЬ |
|
1 Определите неисправную противотуманную фару/ фонарь. |
|
• Одна из передних противотуманных фар не работает? |
|
→ Да |
|
Перейдите к AN2 |
|
→ Нет |
|
Задний противотуманный фонарь не работает ("Универсал" с левосторонним управлением): Перейдите к AN7 |
|
Задний противотуманный фонарь не работает ("Универсал" с правосторонним управлением): Перейдите к AN8 |
|
Задний противотуманный фонарь не работает (4-дверный вариант): Перейдите к AN9 |
|
Задний противотуманный фонарь не работает (3-/5-дверный вариант): Перейдите к AN12 |
|
AN2: ОПРЕДЕЛИТЕ НЕИСПРАВНУЮ ПЕРЕДНЮЮ ПРОТИВОТУМАННУЮ ФАРУ |
|
1 Определите неисправную переднюю противотуманную фару. |
|
• Левая передняя противотуманная фара не работает? |
|
→ Да |
|
Перейдите к AN3 |
|
→ Нет |
|
Перейдите к AN5 |
|
AN3: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 15S-LD11 |
|
1 Введите положение OFF. |
|
2 Отсоедините C302 левой передней противотуманной фары. |
|
3 Ведите положение ON. |
|
4 Включите передние противотуманные фары. |
|
5 Проверьте напряжение между штырем 2 разъема C302 левой передней противотуманной фары, электрической цепи 15S-LD11 (зелено-белой), со стороны электропроводки, и "массой". |
|
• Измерительный прибор показывает напряжение аккумулятора? |
|
→ Да |
|
Перейдите к AN4 |
|
→ Нет |
|
ОТРЕМОНТИРУЙТЕ электрическую цепь 15S-LD11. ПРОВЕРЬТЕ правильность работы системы. |
|
AN4: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ ЗАЗЕМЛЕНИЯ 31-LD11 |
|
1 Введите положение OFF. |
|

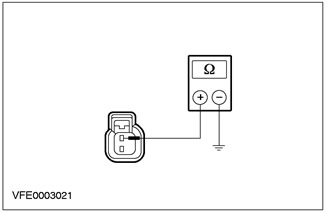

2 Измерьте сопротивление между штырем 1 разъема C302 левой передней противотуманной фары, электрической цепи 31-LD11, со стороны электропроводки, и "массой". |
|
• Сопротивление составляет менее 5 Ом? |
|
→ Да |
|
После проверки лампы ЗАМЕНИТЕ левую переднюю противотуманную фару. ПРОВЕРЬТЕ правильность работы системы. |
|
→ Нет |
|
ОТРЕМОНТИРУЙТЕ электрическую цепь 31-LD11. ПРОВЕРЬТЕ правильность работы системы. |
|
AN5: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 15S-LD17 |
|
1 Введите положение OFF. |
|
2 Отсоедините C304 правой передней противотуманной фары. |
|
3 Ведите положение ON. |
|
4 Включите передние противотуманные фары. |
|
5 Проверьте напряжение между штырем 2 разъема C304 правой передней противотуманной фары, электрической цепи 15S-LD17 (зелено-белой), со стороны электропроводки, и "массой". |
|
• Измерительный прибор показывает напряжение аккумулятора? |
|
→ Да |
|
Перейдите к AN6 |
|
→ Нет |
|
ОТРЕМОНТИРУЙТЕ электрическую цепь 15S-LD17. ПРОВЕРЬТЕ правильность работы системы. |
|
AN6: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ ЗАЗЕМЛЕНИЯ 31-LD17 |
|
1 Введите положение OFF. |
|
2 Измерьте сопротивление между штырем 1 разъема C304 правой передней противотуманной фары, электрической цепи 31-LD17, со стороны электропроводки, и "массой". |
|
• Сопротивление составляет менее 2 Ом? |
|
→ Да |
|
После проверки лампы ЗАМЕНИТЕ правую переднюю противотуманную фару. ПРОВЕРЬТЕ правильность работы системы. |
|
→ Нет |
|
ОТРЕМОНТИРУЙТЕ электрическую цепь 31-LD17. ПРОВЕРЬТЕ правильность работы системы. |
|
AN7: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 15S-LD6 |
|
1 Введите положение OFF. |
|
2 Отсоедините C474 левого блока задних фонарей. |
|
3 Ведите положение ON. |
|
4 Включите задний противотуманный фонарь. |
|

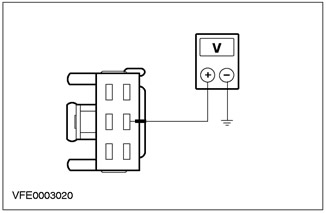

5 Измерьте напряжение между штырем 4 разъема C474 левого блока задних фонарей, электрической цепи 15S-LD6, со стороны электропроводки, и "массой". |
|
• Измерительный прибор показывает напряжение аккумулятора? |
|
→ Да |
|
После проверки лампы ЗАМЕНИТЕ левый блок задних фонарей. ПРОВЕРЬТЕ правильность работы системы. |
|
→ Нет |
|
ОТРЕМОНТИРУЙТЕ электрическую цепь 15S-LD6. ПРОВЕРЬТЕ правильность работы системы. |
|
AN8: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 15S-LD6 |
|
1 Введите положение OFF. |
|
2 Отсоедините C475 правого блока задних фонарей. |
|
3 Ведите положение ON. |
|
4 Включите задний противотуманный фонарь. |
|
5 Измерьте напряжение между штырем 4 разъема C475 правого блока задних фонарей, электрической цепи 15S-LD6, со стороны электропроводки, и "массой". |
|
• Измерительный прибор показывает напряжение аккумулятора? |
|
→ Да |
|
После проверки лампы ЗАМЕНИТЕ правый блок задних фонарей. ПРОВЕРЬТЕ правильность работы системы. |
|
→ Нет |
|
ОТРЕМОНТИРУЙТЕ электрическую цепь 15S-LD6. ПРОВЕРЬТЕ правильность работы системы. |
|
AN9: ОПРЕДЕЛИТЕ НЕИСПРАВНЫЙ ЗАДНИЙ ПРОТИВОТУМАННЫЙ ФОНАРЬ |
|
1 Определите неисправный задний противотуманный фонарь. |
|
• Левый задний противотуманный фонарь не работает? |
|
→ Да |
|
Перейдите к AN10 |
|
→ Нет |
|
Перейдите к AN11 |
|
AN10: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 15S-LD6A |
|
1 Введите положение OFF. |
|
2 Отсоедините C476 левого блока задних фонарей. |
|
3 Ведите положение ON. |
|
4 Включите задний противотуманный фонарь. |
|
5 Измерьте напряжение между штырем 5 разъема C476 левого блока задних фонарей, электрической цепи 15S-LD6A, со стороны электропроводки, и "массой". |
|
• Измерительный прибор показывает напряжение аккумулятора? |
|
→ Да |
|
После проверки лампы ЗАМЕНИТЕ левый блок задних фонарей. ПРОВЕРЬТЕ правильность работы системы. |
|
→ Нет |
|
ОТРЕМОНТИРУЙТЕ электрическую цепь 15S-LD6A. ПРОВЕРЬТЕ правильность работы системы. |
|
AN11: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 15S-LD12 |
|
1 Введите положение OFF. |
|
2 Отсоедините C477 правого блока задних фонарей. |
|
3 Ведите положение ON. |
|
4 Включите задний противотуманный фонарь. |
|
5 Измерьте напряжение между штырем 5 разъема C477 правого блока задних фонарей, электрической цепи 15S-LD12, со стороны электропроводки, и "массой". |
|
• Измерительный прибор показывает напряжение аккумулятора? |
|
→ Да |
|
После проверки лампы ЗАМЕНИТЕ правый блок задних фонарей. ПРОВЕРЬТЕ правильность работы системы. |
|
→ Нет |
|
ОТРЕМОНТИРУЙТЕ электрическую цепь 15S-LD12. ПРОВЕРЬТЕ правильность работы системы. |
|
AN12: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 15S-LD6 |
|
1 Введите положение OFF. |
|
2 Отсоедините C434 заднего противотуманного фонаря. |
|
3 Ведите положение ON. |
|
4 Включите задний противотуманный фонарь. |
|
5 Измерьте напряжение между штырем 2 разъема C434 заднего противотуманного фонаря, электрической цепи 15S-LD6, со стороны электропроводки, и "массой". |
|
• Измерительный прибор показывает напряжение аккумулятора? |
|
→ Да |
|
Перейдите к AN13 |
|
→ Нет |
|
ОТРЕМОНТИРУЙТЕ электрическую цепь 15S-LD6. ПРОВЕРЬТЕ правильность работы системы. |
|
AN13: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ ЗАЗЕМЛЕНИЯ 31-LD6 |
|
1 Введите положение OFF. |
|
2 Измерьте сопротивление между штырем 1 разъема C434 заднего противотуманного фонаря, электрической цепи 31-LD6, со стороны электропроводки, и "массой". |
|
• Сопротивление составляет менее 2 Ом? |
|
→ Да |
|
После проверки лампы ЗАМЕНИТЕ задний противотуманный фонарь. ПРОВЕРЬТЕ правильность работы системы. |
|
→ Нет |
|
ОТРЕМОНТИРУЙТЕ электрическую цепь 31-LD6. ПРОВЕРЬТЕ правильность работы системы. |
PINPOINT-ТЕСТ AO: ПЕРЕДНИЕ ПРОТИВОТУМАННЫЕ ФОНАРИ ПОСТОЯННО ВКЛЮЧАЮТСЯ
СОСТОЯНИЯ |
ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ |
AO1: ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ |
|
1 Введите положение OFF. |
|
2 Отсоедините C320 переключателя освещения. |
|
3 Ведите положение ON. |
|
4 Проверьте, включаются ли постоянно передние противотуманные фонари. |
|
• Передние противотуманные фонари постоянно включаются? |
|
→ Да |
|
ОТРЕМОНТИРУЙТЕ электрическую цепь 15S-LD1, 15S-LD11 или 15S-LD17. ПРОВЕРЬТЕ правильность работы системы. |
|
→ Нет |
|
Замените переключатель освещения. ПРОВЕРЬТЕ правильность работы системы. |
PINPOINT-ТЕСТ AP: ЗАДНИЕ ПРОТИВОТУМАННЫЕ ФОНАРИ ПОСТОЯННО ВКЛЮЧЕНЫ
СОСТОЯНИЯ |
ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ |
AP1: ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ |
|
1 Введите положение OFF. |
|
2 Отсоедините C320 переключателя освещения. |
|
3 Ведите положение ON. |
|
4 Проверьте, включаются ли постоянно задний противотуманный фонарь(и). |
|
• Задний противотуманный фонарь(и) включаются постоянно? |
|
→ Да |
|
ОТРЕМОНТИРУЙТЕ электрическую цепь 15S-LD6 и/или 15S-LD6, 15S-LD6A или 15S-LD12. ПРОВЕРЬТЕ правильность работы системы. |
|
→ Нет |
|
ЗАМЕНИТЕ переключатель освещения. ПРОВЕРЬТЕ правильность работы системы. |
