Наименование | Спецификация |
Усиление панели фартука | |
Лонжерон с панелью фартука |
Снятие
1. Общие примечания:
- Перед началом ремонта снимите передние узлы, сиденье, облицовку панели приборов, крыло, капот, панель защелки капота и поперечину.
- Снимите следующие элементы: бачок усилителя рулевого управления, расширительный бачок системы охлаждения, лобовую панель капота, демпфирующую облицовку перегородки и панели отделки сойки «А».
- Переместите напольные покрытия, электропроводку и шланги в сторону от рабочей зоны.

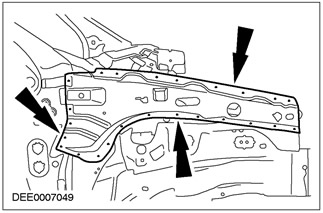

2. Усиление панели фартука
- Выфрезеруйте точечные сварные швы.
![](https://www.fordbook.ru/img/focus/9837.jpg)
3.
ПРЕДОСТЕРЕЖЕНИЕ: Фрезеруйте только на глубину, равную двойной толщине панели

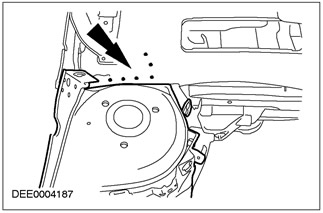

Перегородка
- Выфрезеруйте точечные сварные швы.
![](https://www.fordbook.ru/img/focus/9838.jpg)

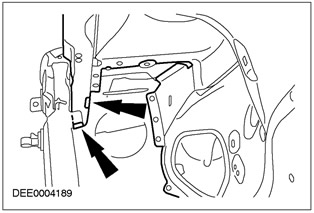

4. Панель фартука
- Срежьте оба выступа.
![](https://www.fordbook.ru/img/focus/9839.jpg)

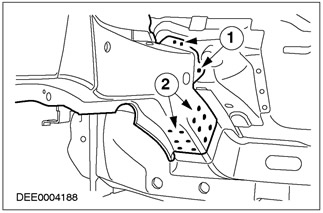

5. Лонжерон
- 1. Выфрезеруйте точечные сварные швы.
- 2. Фрезеруйте места точечной сварки только на глубину, равную двойной толщине панели, используя шлифовальный круг O 10 мм.
![](https://www.fordbook.ru/img/focus/9840.jpg)
Установка
1. Подготовьте новый лонжерон.
- Отсоедините передний лонжерон от лонжерона в сборе в месте исходного соединения.

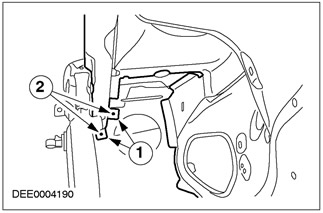

2. Усиление панели фартука
- 1. Перед установкой отогните выступы наружу на 180°.
- 2. Выполните пудлинговую сварку.
![](https://www.fordbook.ru/img/focus/9841.jpg)

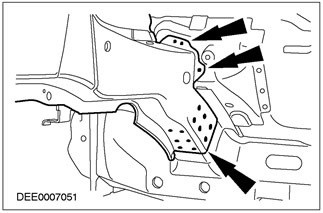

3. Лонжерон
- Выполните пудлинговую сварку.
![](https://www.fordbook.ru/img/focus/9842.jpg)
4. Перегородка
- Выполните пудлинговую сварку.
![](https://www.fordbook.ru/img/focus/9843.jpg)

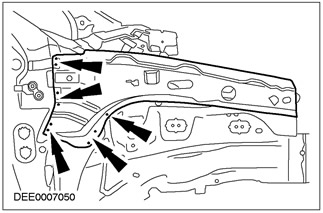

5. Усиление панели фартука
- Выполните пудлинговую сварку.
![](https://www.fordbook.ru/img/focus/9844.jpg)
