Специальный инструмент
![]() | Приспособление для установки левого деформируемого коробчатого профиля 501065 |
![]() | Приспособление для установки правого деформируемого коробчатого профиля 501066 |
Наименование | Спецификация |
Деформируемый элемент |
Снятие
1. Общие примечания:
- Перед началом ремонта следует снять поперечину.
- Используйте установочное приспособление. Удостоверьтесь в том, что размеры и допуски лонжерона в месте подсоединения к деформируемому элементу соответствуют спецификации.
- При проверке точности установки деформируемого элемента также следует приподнять поперечину.
2.
ПРЕДОСТЕРЕЖЕНИЕ: Не ослабляйте лонжерон при разъединении сварных швов.
Деформируемый элемент

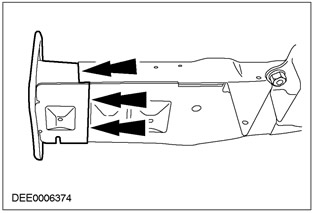

- Разъедините сварной шов.
![](https://www.fordbook.ru/img/focus/9827.jpg)
3. Деформируемый элемент

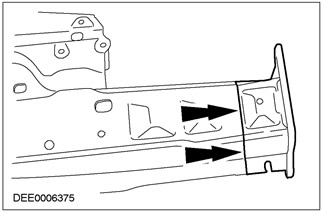

- Разъедините сварной шов.
![](https://www.fordbook.ru/img/focus/9828.jpg)
Установка
1. Общие примечания:
- При закреплении деформируемого элемента также следует приподнять поперечину.
- Закрепите деформируемый элемент несколькими точечными сварными швами.
- Используйте сварные швы, выполняемые по технологии MIG с разрывами (минимальная тепловая деформация).
- Восстановите первоначальную длину сварного шва.
2. Деформируемый элемент
- 1. Приподнимите его вверх вместе с установочным приспособлением и поперечиной.

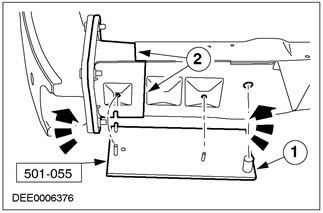

- 2. Непрерывный сварной шов по технологии MIG
![](https://www.fordbook.ru/img/focus/9829.jpg)
3. Деформируемый элемент

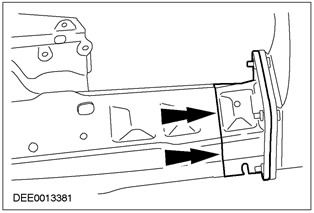

- Непрерывный сварной шов по технологии MIG
![](https://www.fordbook.ru/img/focus/9830.jpg)
