Тросы переключения передач - снятие и установка

Снятие

1. Снимите воздушный фильтр. За дополнительной информацией обратитесь к Разделу 303-12.

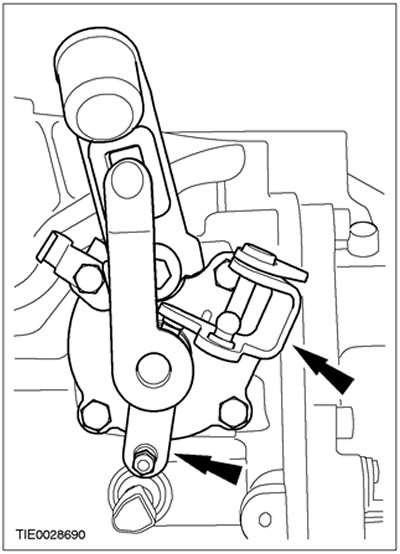

2. Отсоедините тросы переключения передач от коробки передач в блоке с ведущим мостом.

• 1. Отсоедините трос переключения передач (белого цвета) и трос выбора передач (черного цвета) от рычага переключения передач и рычага выбора передач.
• 2. Поверните опорные втулки по часовой стрелке и отсоедините тросы от кронштейна.

3. Переместите механизм переключения передач в нейтральное положение.

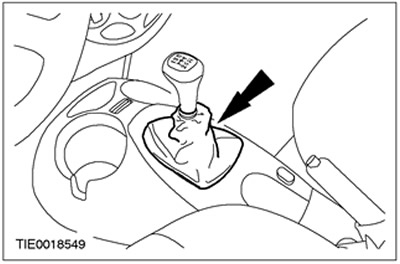

4. Снимите рукоятку и чехол рычага переключения передач.



5. Снимите напольную консоль. За дополнительной информацией обратитесь к Разделу 501-12.


6. Снимите канал отопителя задней выемки для ног.



7. Снимите панель отделки центральной консоли.

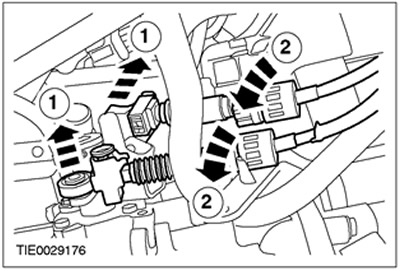

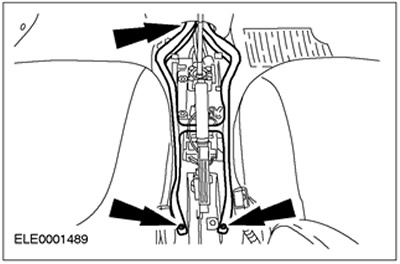

8. Отсоедините тросы переключения передач от рычажного механизма переключения передач.

• Поверните опорные втулки по часовой стрелке и отсоедините тросы от кронштейна.

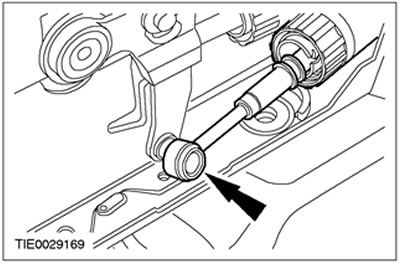

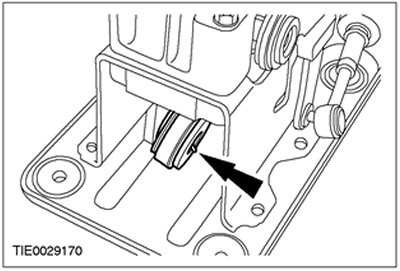

9. Отсоедините трос переключения передач от рычага переключения передач (для наглядности рычажный механизм переключения передач показан снятым).




10. Отсоедините трос выбора передач от рычага выбора передач (для наглядности рычажный механизм переключения передач показан снятым).



11. Снимите левый нижний канал кожуха отопителя.

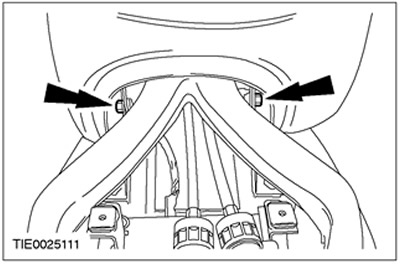

12. Надрежьте коврик.

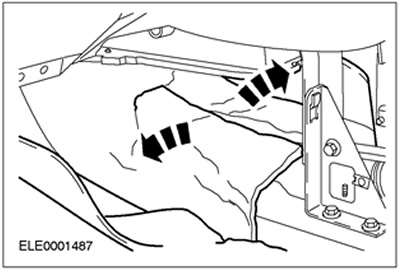

13. Загните напольное покрытие и шумопоглощающий материал (для наглядности сердцевина отопителя показана снятой).



14. Поднимите и подоприте автомобиль. За дополнительной информацией обратитесь к Разделу 100-02.

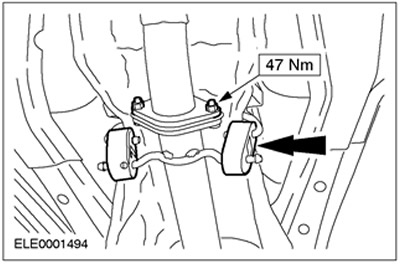

15. Отсоедините гибкую вставку системы выпуска от выпускной трубы в сборе с глушителем.

• Отбракуйте гайки и прокладку за их дальнейшей ненадобностью.

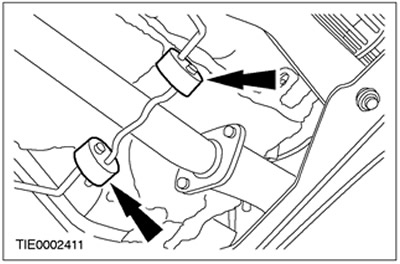

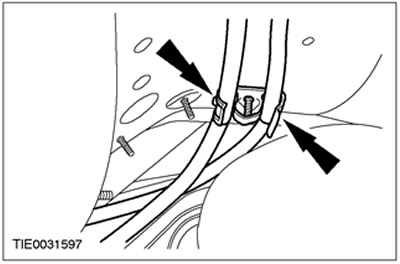

16. Отсоедините передние подвесные опоры системы выпуска от кронштейнов.



17. Отсоедините переднюю подвесную опору глушителя от кронштейна.

• Подоприте систему выпуска.

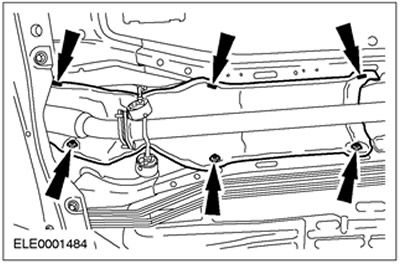

18. Снимите передний теплозащитный экран системы выпуска.

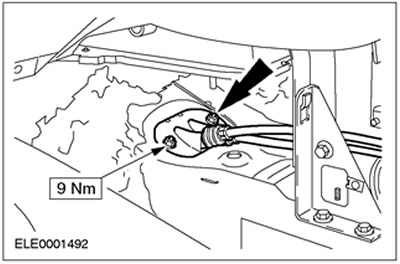

19. Отсоедините трос переключения передач и трос выбора передач от панели пола.



20. Опустите автомобиль.

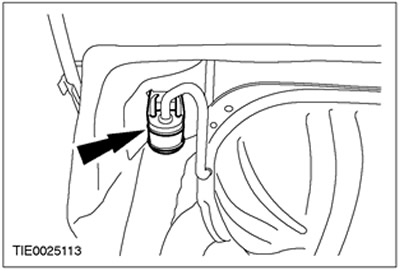

21. Отсоедините трос переключения передач и втулку троса выбора передач от панели пола и вытяните тросы в салон автомобиля (для наглядности сердцевина отопителя показана снятой).

Установка

1. Установите элементы на место, действуя в обратной последовательности.

2. Отрегулируйте тросы переключения передач. За дополнительной информацией обратитесь к Разделу 308-00.
