Топливный фильтр (1.8 л дизель с впрыском) - снятие и установка
Силовой агрегат. Подача топлива. Форд Фокус 1

Главная > Focus > Фокус 1 > Силовой агрегат > Подача топлива > Топливный фильтр (1.8 л дизель с впрыском) - снятие и установка
            0


Специальный инструмент


Ручной вакуумный/нагнетательный насос 23-036A (416-D001)

Снятие


1. ПРЕДУПРЕЖДЕНИЕ: Не курите и не ходите с зажженной сигаретой или открытым огнем любого типа при работе с или рядом с элементами, имеющими отношение к топливу. В таких ситуациях всегда присутствуют высокогорючие смеси, которые могут воспламениться. Неследование этим указаниям в результате может привести к травматическим последствиям.

ПРЕДОСТЕРЕЖЕНИЕ: Оборудование для впрыскивания дизельного топлива изготавливается с очень точными допусками и с очень малыми зазорами. Поэтому особенно важно при работе с этими элементами соблюдать абсолютную чистоту. Всегда вставляйте заглушки в любые открытые отверстия или магистрали.

Отсоедините провод массы от аккумулятора. За дополнительной информацией обратитесь к Разделу 414-01.

2. Очистите зону вокруг соединений топливного фильтра и топливопроводов.

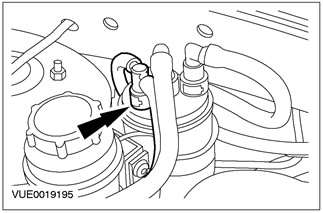

3. Отсоедините от топливного фильтра возвратный топливопровод, идущий от топливного насоса к топливному фильтру. За дополнительной информацией обратитесь к Разделу 310-00.

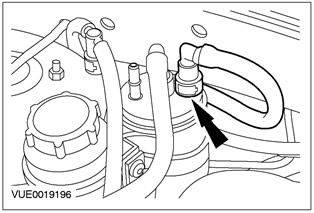

4. Отсоедините от топливного фильтра питающий топливопровод, идущий от топливного бака к топливному фильтру. За дополнительной информацией обратитесь к Разделу 310-00.

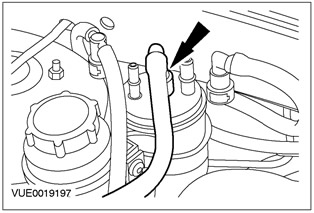

5. Отсоедините от топливного фильтра питающий топливопровод, идущий от топливного фильтра к топливному насосу. За дополнительной информацией обратитесь к Разделу 310-00.
  • Установите заглушку на питающий топливопровод топливного насоса.

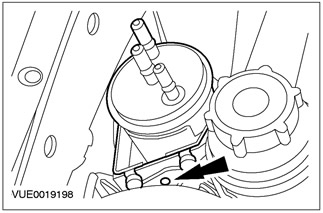

6. Снимите кронштейн крепления топливного фильтра и топливный фильтр.
  • Нажмите на зажим кронштейна крепления топливного фильтра.

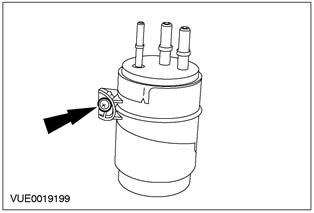

7. Снимите топливный фильтр с кронштейна крепления топливного фильтра. Отпустите винт.



Установка


1. ПРЕДУПРЕЖДЕНИЕ: Не курите и не ходите с зажженной сигаретой или открытым огнем любого типа при работе с или рядом с элементами, имеющими отношение к топливу. Там всегда присутствуют высокогорючие смеси, которые могут воспламениться. Неследование этим указаниям может привести к травматическим последствиям.

ПРЕДОСТЕРЕЖЕНИЕ: Оборудование для впрыскивания дизельного топлива изготавливается с очень точными допусками и с очень малыми зазорами. Поэтому особенно важно при работе с этими элементами соблюдать абсолютную чистоту. Всегда вставляйте заглушки в любые открытые отверстия или магистрали.

ПРИМЕЧАНИЕ: Удостоверьтесь в том, что топливный фильтр правильно установлен на кронштейн крепления топливного фильтра.

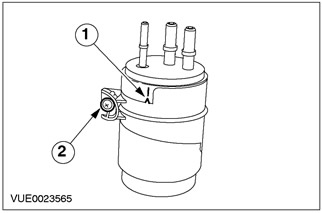

Установите топливный фильтр на кронштейн крепления топливного фильтра.
  • 1. Выверьте положение топливного фильтра по отметке на кронштейне крепления топливного фильтра.
  • 2. Затяните винт.



2. Установите топливный фильтр и кронштейн крепления топливного фильтра таким образом, чтобы услышать щелчок.



3. Очистите зону вокруг соединений топливного фильтра и топливопроводов.

4. Снимите заглушку с топливного фильтра и подсоедините к топливному фильтру питающий топливопровод, идущий от топливного бака к топливному фильтру.
  • Отбракуйте заглушку за ее дальнейшей ненадобностью.



5. ПРЕДОСТЕРЕЖЕНИЕ: Используйте со специальным инструментом новый кусок прозрачного пластмассового трубопровода.

ПРЕДОСТЕРЕЖЕНИЕ: Удостоверьтесь в том, что соединение топливного фильтра не повреждено при установке специального инструмента, т.к. это может вызвать проникновение воздуха в топливопроводы.

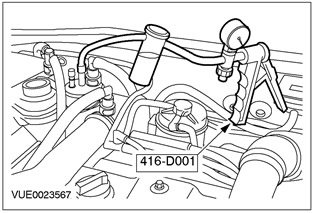

Снимите заглушку с топливного фильтра и, используя специальный инструмент, заправьте топливный фильтр настолько, чтобы в резервуар вакуумного насоса пошло чистое топливо.
  • Отбракуйте заглушки за их дальнейшей ненадобностью.



6. Снимите специальный инструмент.

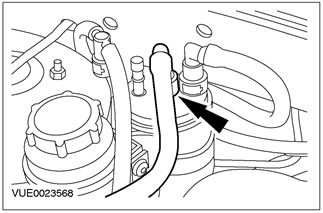

7. Снимите заглушку с питающего топливопровода, идущего от топливного фильтра к топливному насосу, и подсоедините к топливному фильтру питающий топливопровод, идущий от топливного фильтра к топливному насосу.
  • Отбракуйте заглушку за ее дальнейшей ненадобностью.



8. Снимите заглушку с топливного фильтра и подсоедините к топливному фильтру возвратный топливопровод, идущий от топливного насоса к топливному фильтру.
  • Отбракуйте заглушки за их дальнейшей ненадобностью.
