Масляный насос - снятие и установка

Специальный инструмент

Универсальный ключ для удерживания фланцев 205-072 (15-030А)

Общее оборудование: Стальная линейка.

Снятие

1. Снимите масляный картер. За дополнительной информацией обратитесь к главе Масляный картер имеющейся в этом разделе.

2.

ПРЕДОСТЕРЕЖЕНИЕ: Не снимайте шкив коленчатого вала на этой стадии.

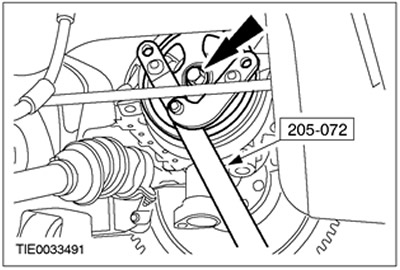

Используя специальный инструмент, выверните болт шкива коленчатого вала.

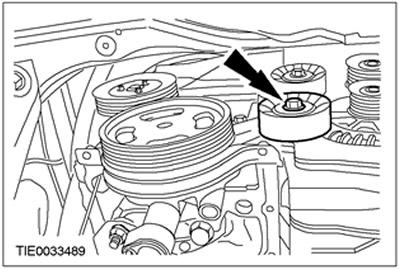

3. Снимите шкив ремня привода аксессуаров.

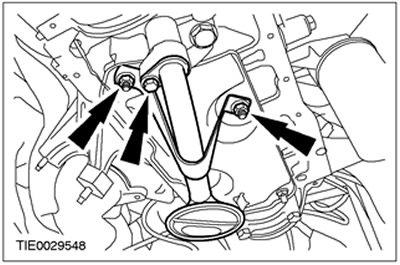

4. Снимите трубку забора масла.




5.

ПРЕДОСТЕРЕЖЕНИЕ: Снимайте масляный насос только вместе со шкивом коленчатого вала.

ПРЕДОСТЕРЕЖЕНИЕ: Не снимайте шкив коленчатого вала с масляного насоса после снятия масляного насоса в сборе.

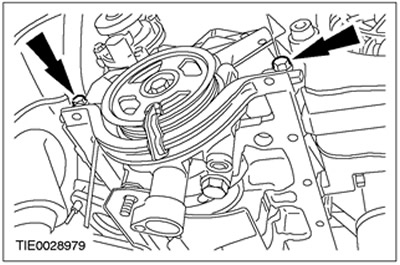

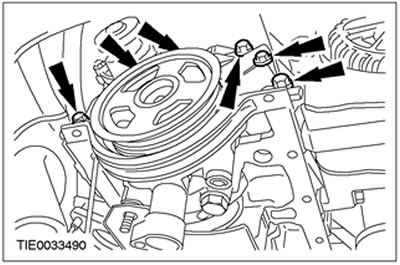

Снимите масляный насос в сборе.

• Отбракуйте герметизированные болты крепления масляного насоса за их дальнейшей ненадобностью.
• Отбракуйте прокладку за ее дальнейшей ненадобностью.

Установка

1.

ПРЕДОСТЕРЕЖЕНИЕ: Устанавливайте масляный насос только вместе со шкивом коленчатого вала.

ПРЕДОСТЕРЕЖЕНИЕ: При установке нового масляного насоса перед установкой не снимайте шкив коленчатого вала или зажим.

ПРИМЕЧАНИЕ: Установите новую прокладку масляного насоса.

ПРИМЕЧАНИЕ: Новый масляный насос поставляется в сборе с передним масляным уплотнением коленчатого вала и шкивом коленчатого вала.

ПРИМЕЧАНИЕ: Не затягивайте болты на этой стадии.

Установите масляный насос в сборе.

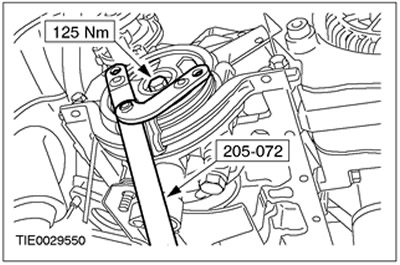

2. Используя специальный инструмент, затяните болт крепления шкива коленчатого вала. При установке нового масляного насоса снимите зажим сборки.



3.

ПРИМЕЧАНИЕ: Уплотнительный фланец масляного насоса должен находиться в пределах ± 0.20 мм от нижних уплотнительных фланцев блока цилиндров.

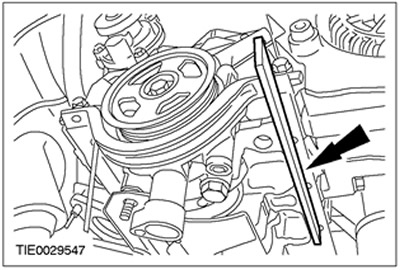

Используя подходящую линейку , выверьте положение уплотнительных фланцев масляного насоса и блока цилиндров.



4.

ПРИМЕЧАНИЕ: Установите новые герметизированные болты в позиции 1 и 3.

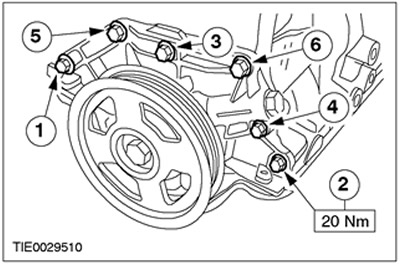

Затяните болты крепления масляного насоса (для наглядности двигатель показан снятым). Затяните болты, работая в указанной последовательности.



5.

ПРИМЕЧАНИЕ: Удостоверьтесь в правильности установки уплотнительного кольца круглого сечения.

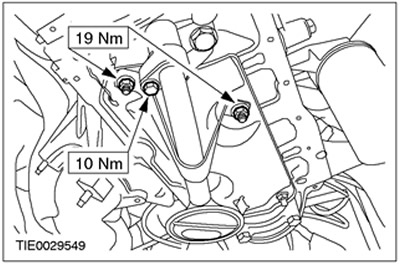

Установитесь трубку забора масла.



6. Установите шкив ремня привода аксессуаров.



7. Установите масляный картер. За дополнительной информацией обратитесь к главе Масляный картер имеющейся в этом разделе.
