Снятие


ПРИМЕЧАНИЕ: При установке нового щитка приборов подключите WDS. Выгрузите информацию о конфигурации щитка приборов, используя программу установки программируемых модулей, перед снятием щитка приборов.

1. Отсоедините провод "массы" от аккумулятора. За дополнительной информацией обратитесь к Разделу 414-01.

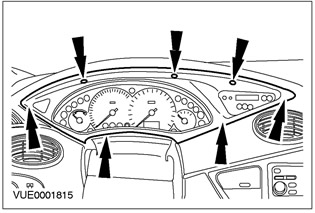

2. Отсоедините гнездо щитка приборов (рулевое колесо условно не показано).
  • Выверните винты крепления и отсоедините зажимы крепления.



3. Снимите гнездо щитка приборов.
  • Расстыкуйте электрический разъем переключателя открывания задней двери багажного отделения.

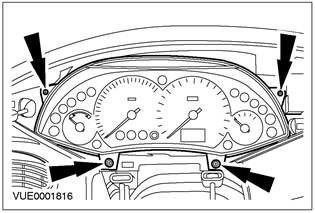

4. Отсоедините щиток приборов.

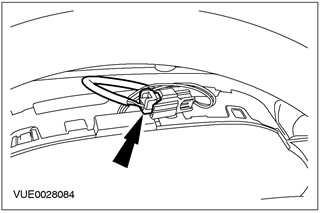

5. Расстыкуйте электрический разъем подсветки щитка приборов.

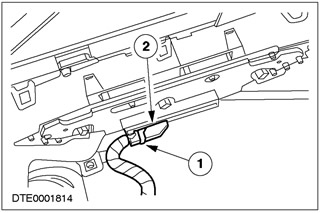

6. ПРЕДОСТЕРЕЖЕНИЕ: Щиток приборов требуется удерживать в вертикальном положении во избежание вытекания силиконовой жидкости из приборов.

Снимите щиток приборов.
  • 1. Освободите фиксирующий язычок.
  • 2. Расстыкуйте электрический разъем щитка приборов.



Установка


ПРИМЕЧАНИЕ: При установке нового щитка приборов подключите WDS. Загрузите информацию о конфигурации щитка приборов, используя программу установки программируемых модулей, после установки щитка приборов.

1. Установите все элементы на место, действуя в обратной последовательности.
