Вентиляция, очистители и омыватели стекол «Escort» 1983—1985

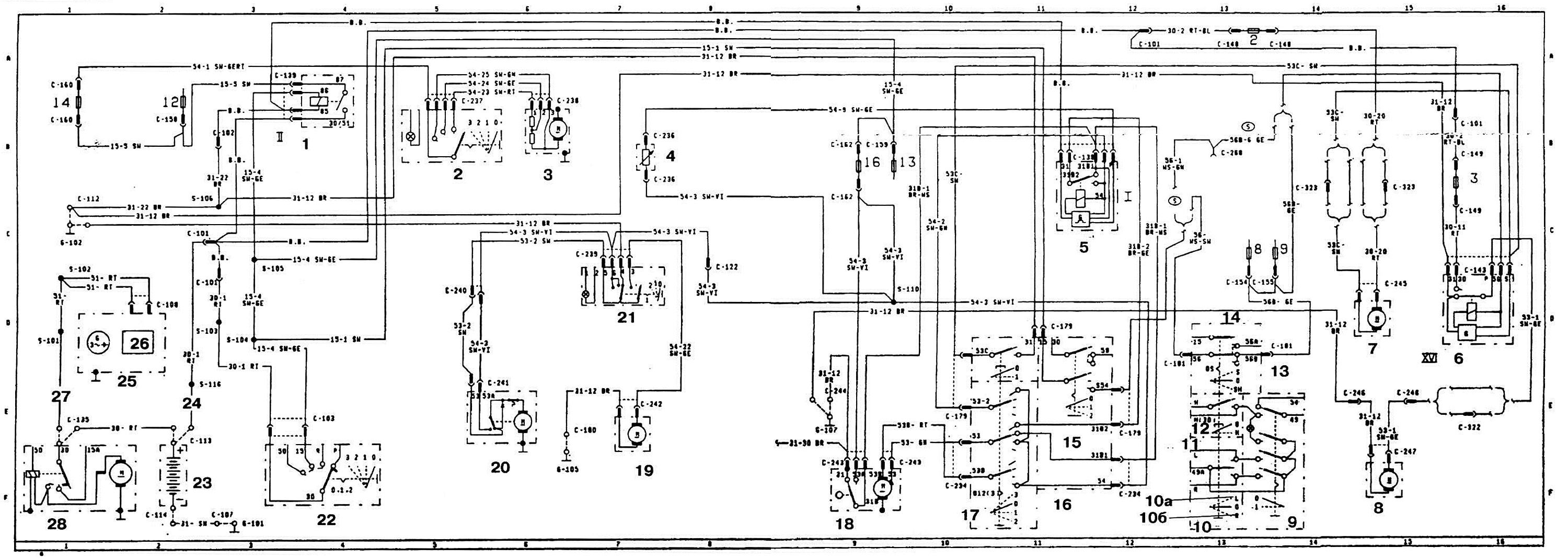

Схема соединений вентиляции, очистителей и омывателей стекол автомобилей Ford «Escort» выпуска 1983 — 1985 гг.

1 — реле зажигания II; 2 — переключатель вентилятора отопителя; 3 — электродвигатель вентилятора отопителя; 4 — регулятор частоты включения стеклоочистителя; 5 — реле-прерыватель стеклоочистителя; 6 — реле омывателя фар XVI; 7 — электродвигатель насоса омыва стекол; 8 — электродвигатель насоса омыва фар; 9 — указатели поворотов в режиме аварийной сигнализации; 10 — указатели поворотов в режиме указания поворотов; 10а — лев.; 10 б — прав.; 11 — световая сигнализация; 12 — звуковой сигнал; 13 — подрулевой переключатель; 14 — переключатель дальнего/ближнего света; 15 — освещение; 16 — переключатель освещения/стеклоочистителей; 17 — стеклоочиститель; 18 — электродвигатель стеклоочистителя; 19 — электродвигатель насоса омыва заднего стекла; 20 — электродвигатель очистителя заднего стекла; 21 — переключатель омывателя/очистителя заднего стекла; 22 — выключатель зажигания с противоугонным устройством; 23 — аккумуляторная батарея 12 В; 24 и 27 — плавкое соединение; 25 — генератор; 26 — регулятор напряжения; 28 — стартер.
