Наружне освещение автомобилей «Escort» выпуска 1980—1982
Электрооборудование. Принципиальные схемы. Форд Эскорт 3

Главная > Escort > Эскорт 3 > Электрооборудование > Принципиальные схемы > Наружне освещение автомобилей «Escort» выпуска 1980—1982
            0

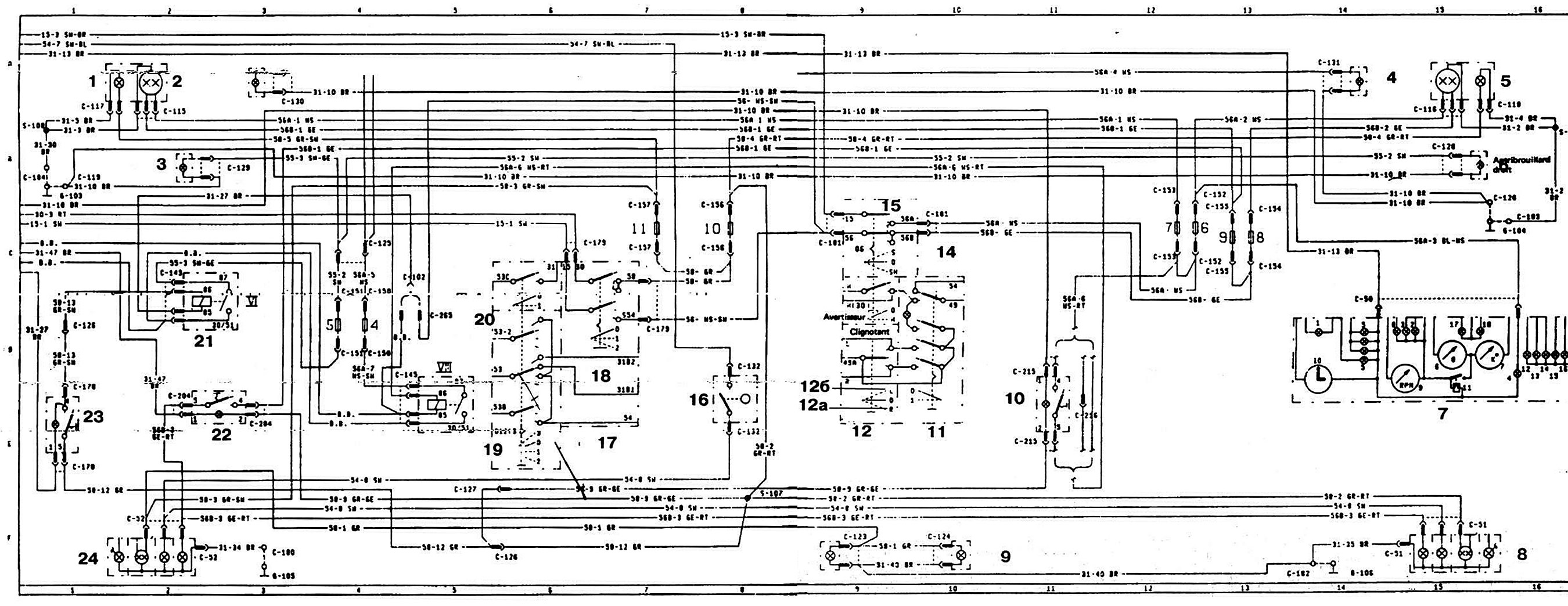

Схема соединений наружного освещения автомобилей Ford «Escort» выпуска 1980 — 1982 гг.

1 — левая фара; 2 — левая фара дальнего света; 3 — левая противотуманная фара; 4 — правая фара дальнего света; 5 — правая фара; 6 — правая противотуманная фара; 7 — комбинация приборов; 8 — правый задний фонарь; 9 — лампа освещения номерного знака; 10 — переключатель фар дальнего света; 11 — указатели поворотов в режиме аварийной сигнализации; 11а — указатели поворотов в режиме указания поворотов; 12 — переключатель световой сигнализации; 12 а — лев.; 12 б — пр.; 13 — звуковой сигнал; 14 — подрулевой переключатель; 15 — переключатель дального/ближнего света; 16 — выключатель света заднего хода; 17 — переключатель освещения/стеклоочистителя; 18 — освещение; 19 и 20 — стеклоочиститель; 21 — реле противотуманных фар; 22 — выключатель заднего противотуманного света; 23 — выключатель противотуманных фар; 24 — левый задний фонарь.
