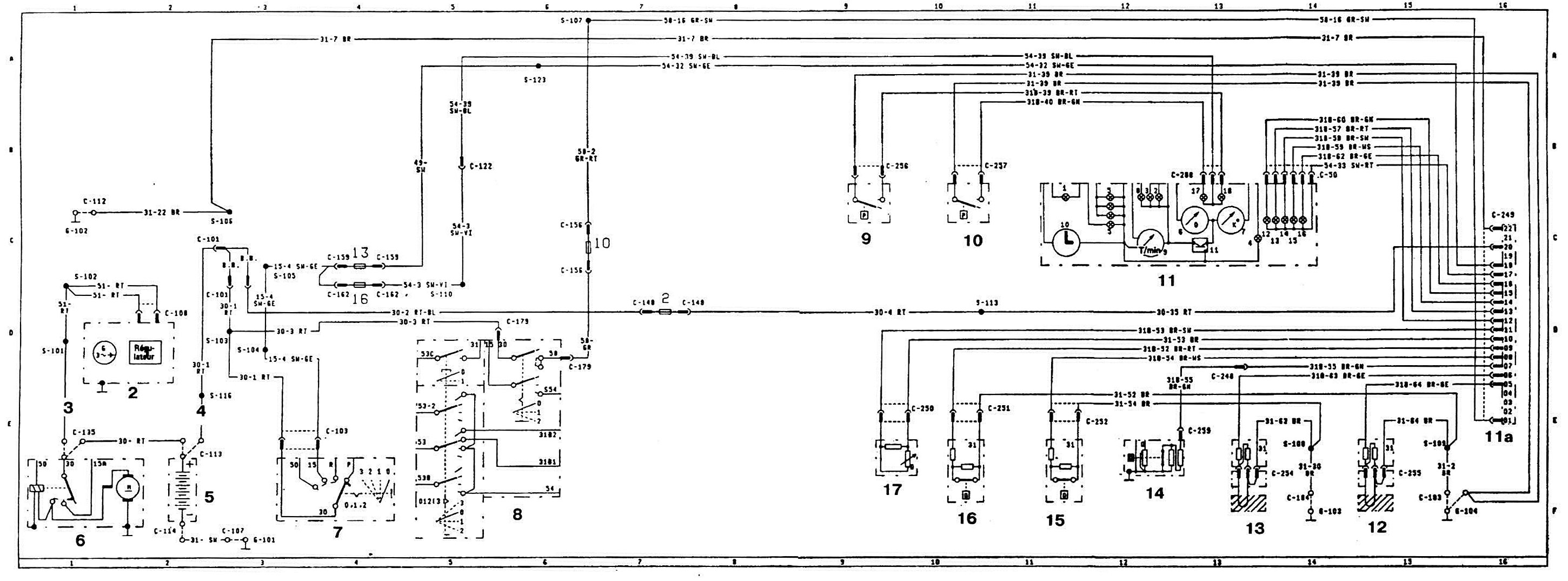

Схема подключения контрольных ламп автомобиля «Orion».

1 — регулятор напряжения; 2 — генератор; З и 4 — плавкое соединение; 5 — аккумуляторная батарея 12 В; 6 — стартер; 7 — выключатель зажигания с противоугонным устройством; 8 — переключатель освещение/ стеклоочиститель; 9 — выключатель эконометра (желтого цвета); 10 — выключатель эконометра (красного цвета); 11 — комбинация приборов; 11 а — соединительная колодка; 12 — датчик износа тормозных накладок правой стороны; 13 — датчик износа тормозных накладок левой стороны; 14 — датчик уровня топлива; 15 — датчик уровня жидкости для омыва стекол; 16 — датчик уровня охлаждающей жидкости; 17 — датчик уровня масла.
