Глацина задњег точка

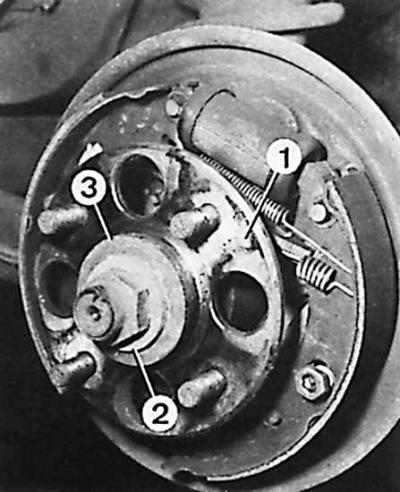

1 – главчина, 2 – заптивка, 3 – навртка
1. Скините заштитни поклопац задњег точка и олабавите матице точкова.
2. Отпустите матицу главчине на крају осовине.
3. Подигните и осигурајте задњи део возила и уклоните одговарајући точак.
4. Скините добош кочнице (види пододељак 10.3).
5. Одврните матицу главчине на крају осовине.
6. Помоћу спољног извлакача уклоните главчину точка.
7. Уклоните пластично кућиште спољашњег погонског зглоба осовинског вратила из унутрашњости штита потпорне кочнице након што шрафцигером подигнете стезне прстенове на главама вијака и одврнете завртње који причвршћују кућиште.
8. Одврните и уклоните четири вијка који причвршћују кућиште лежаја главчине точка за полугу вешања и уклоните кућиште лежаја главчине задњег точка.
9. Лабаво заврните два монтажна завртња (дијагонално) кућишта лежаја главчине након уклањања да бисте држали штитник кочнице и сачували црево задње кочнице.
10. Уклоните два о-прстена и конусне лежајеве (спољни и унутрашњи) са кућишта лежаја главчине точка.
11. Избијте спољне прстенове лежајева бронзаном шипком.
12. Очистите унутрашњу површину кућишта лежаја точка.
13. Уградите спољне прстенове лежајева у кућиште помоћу алата 14.019.
14. Подмажите простор између лежајева и уметните конусне лежајеве у кућиште.
15. Убаците заптивне прстенове у кућиште помоћу алата 14.019.
16. Одврните два вијка који држе носач кочнице и уметните кућиште лежаја точка у носач кочнице.
17. Заврните завртње који причвршћују кућиште лежаја за полугу вешања и затегните их одговарајућим моментом.
18. Поставите пластични поклопац спољашњег погонског зглоба.
19. Уметните прирубницу главчине на осовину, поставите заптивку на осовину и заврните нову матицу без коначног затезања.
20. Инсталирајте добош кочнице.
21. Ставите точак, затегните матице точкова и спустите аутомобил.
22. Затегните матицу главчине точка на крају осовине до одговарајућег момента и причврстите је тако што ћете цилиндрични део матице закуцати челичним ударцем у жлеб за навој.
23. Затегните навртке точкова одговарајућим моментом.
