Уклањање и уградња контролне јединице система грејања (након 1/92)

Уклањање

Одвојите жицу за уземљење (-) батерије.

Опрез: Искључивање батерије ће избрисати садржај електронских уређаја за складиштење, као што су кодови грешке мотора или радио кодови. Пре искључивања, такође прочитајте упутства у поглављу "Уклањање и постављање батерије".

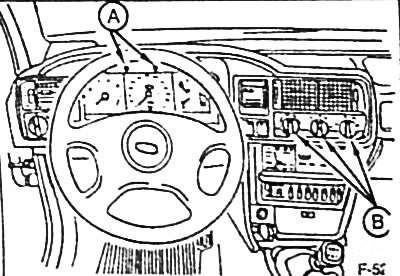

Одврните 2 причврсна завртња "А" и скините облогу инструмент табле.

Уклоните окретна дугмад "Б" за управљање системом грејања.

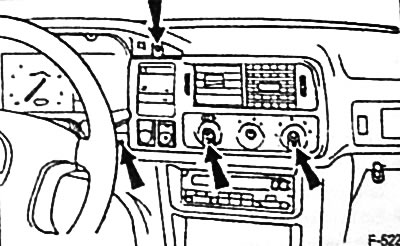

Одврните 4 завртња за причвршћивање стрелице, повуците склоп облоге мало даље од инструмент табле и одвојите конекторе прекидача. Уклоните склоп облоге.

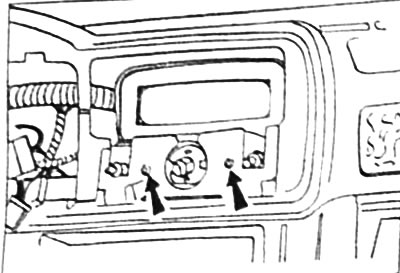

Уклоните 2 завртња стрелице. Уклоните контролну јединицу са инструмент табле и одвојите вишепин конектор.




Откачите прекидач вентилатора "Ц" са контролне јединице.

Помоћу шрафцигера савијте језичке за закључавање и уклоните поклопац "Б" са основе "Д".

Одрежите "А" терминале Бовден каблова. Откопчајте Бовден каблове са вођице зупчастог ремена и уклоните их.

Инсталација

Уметните Бовден каблове у базу и причврстите их у зупчани каиш за вођење. Причврстите Бовден каблове новим стезаљкама.

Поставите поклопац на базу и причврстите га језичцима за закључавање.

Причврстите прекидач вентилатора на контролну јединицу.

Повежите вишепински конектор контролне јединице.

Поставите контролну јединицу и заврните је на место.

Повежите утикач са више иглица на поклопцу. Поставите поклопац и заврните га на место.

Убаците ротирајућу контролну дугмад за систем грејања.

Причврстите и заврните облогу инструмент табле.

Повежите жицу за уземљење (-) батерије.

Ако је доступно, подесите сат и унесите код за заштиту од крађе радија.
