Уклањање и уградња контролне јединице система грејања (до 1/92) (Скорпио 2)

Уклањање

Одвојите жицу за уземљење (-) батерије.

Пажња. Искључивањем батерије брише се садржај електронских уређаја за складиштење, као што су кодови грешке мотора или радио кодови. Пре искључивања, такође прочитајте упутства у поглављу "Уклањање и постављање батерије".

Уклоните инструмент таблу, види стр. 177.

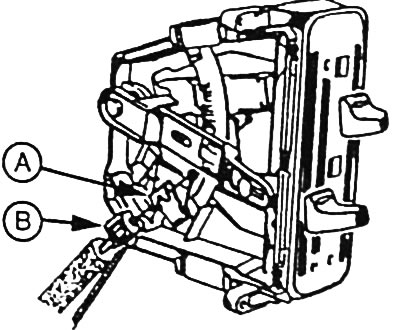

Користите фломастер или маркер да означите положај уградње Бовден каблова. Отворите стезаљку "Б", уклоните стезаљку "А" и одвојите Бовден кабл са полуге за контролу температуре. Ради веће јасноће, контролна јединица је приказана у уклоњеном стању.

Извршите исте радње на другој страни контролне јединице и одвојите Бовден кабл са полуге за дистрибуцију ваздуха.

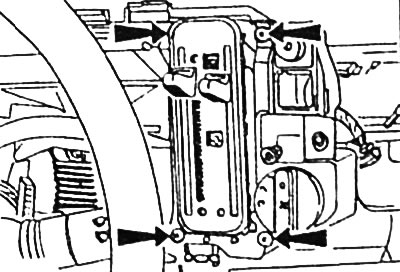

Одврните 4 причврсна завртња и извуците контролну јединицу.

Инсталација

Уметните контролну јединицу и заврните је.

Поставите Бовден каблове у складу са ознакама направљеним пре уклањања и причврстите их на контролну јединицу, истовремено гурајући покретне стезаљке и причвршћујући омоте каблова.

Инсталирајте инструмент таблу, види стр. 177.

Повежите жицу за уземљење (-) батерије.

Ако је доступно, подесите сат и унесите код да заштитите радио од крађе.
