Систем за дистрибуцију гаса

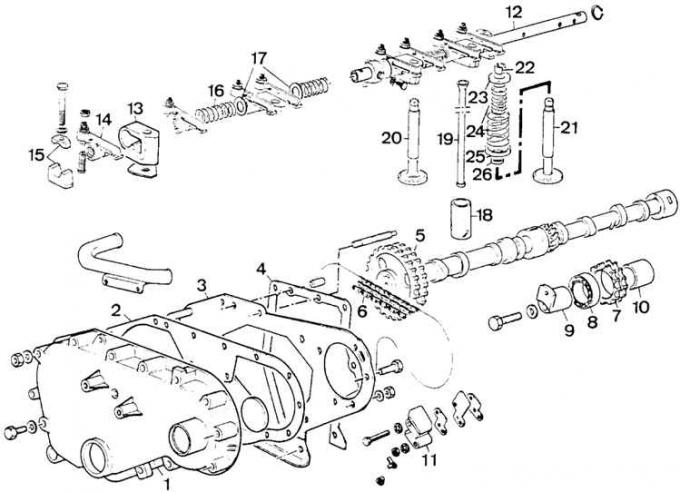

1 – кућиште разводног ланца, 2 – заптивка кућишта, 3 – међуплоча, 4 – заптивка плоче, 5 – ланчаник брегасте осовине, 6 – ланац разводног ланца, 7 – ланчаник затезача ланца, 8 – куглични лежај, 9 – ексцентрик, 10 – чаура, 11 – клизач, 12 – осовина полуге вентила, 13 – држач осовине полуге вентила, 14 – полуга вентила, 15 – држач за закључавање осовине полуге вентила, 16 – опруга за уградњу осовине полуге вентила, 17 – равне подлошке, 18 – потискивач, 19 – потисник, 20 – издувни вентил, 21 – усис вентил вентила, 22 – чахуре које причвршћују плочу носача опруге вентила, 23 – горња потпорна плоча вентила, 24 – опруга вентила, 25 – доња потпорна плоча вентила, 26 – заптивка стабла вентила
Цранк механизам

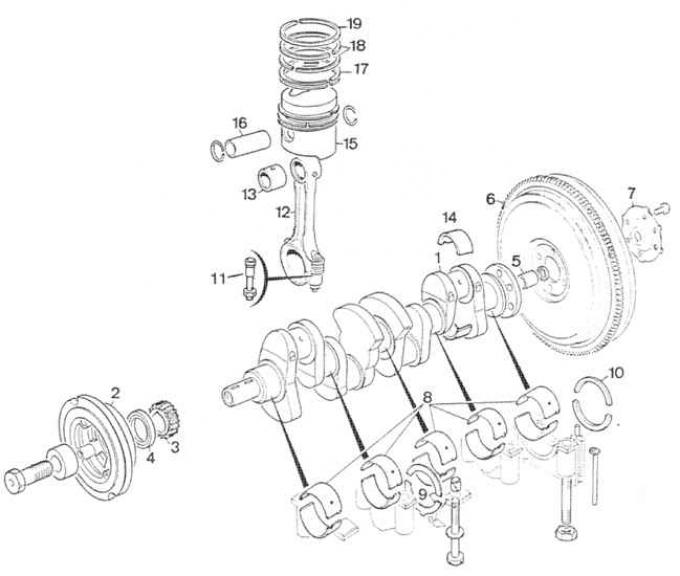

1 – радилица, 2 – ременица, 3 – ланчаник, 4 – О-прстен, 5 – чаура за центрирање улазног вратила мењача, 6 – замајац, 7 – подлошка за причвршћивање вијака за причвршћивање замајца, 8 – шкољке главног лежаја, 9 – полупрстенови полупрстена радилице, 10 – заптивке задњег главног лежаја, 11 – вијак клипњача, 12 – клипњача, 13 – чаура главе клипњаче, 14 – шкољка лежаја клипњаче, 15 – клип, 16 – клип, 17 – прстен за стругање уља, 18 – доњи заптивни прстен, 19 – горњи заптивни прстен (компресија)
Када је ланчаник правилно постављен на радилицу, ознака (1) треба да буде видљива

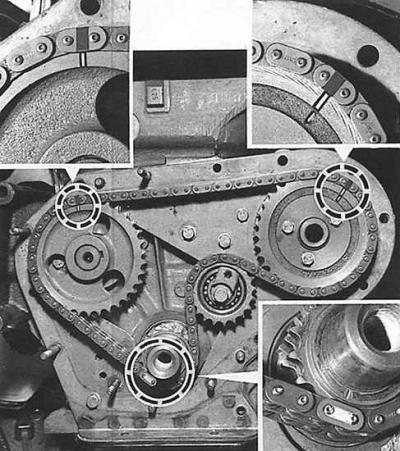

Ознаке разводног ланчаника и разводног ланца

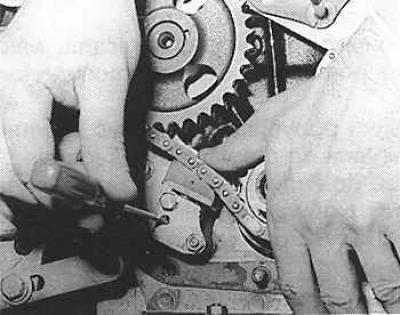

Затегнутост погонског ланца разводног система

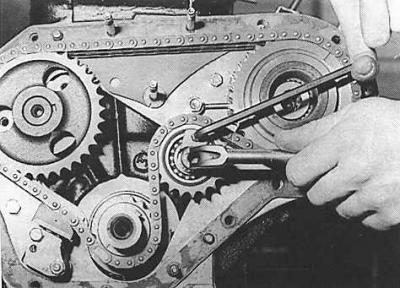

Уклањање затезног уређаја погонског ланца система за дистрибуцију гаса
1. Уградите (са страном са ознаком за уградњу окренутом напоље) ланчаник заједно са кључем на радилицу.
2. Уградите прирубницу држача ланчаника погонске пумпе за гориво заједно са доводом уља.
3. Инсталирајте затезни уређај погонског ланца система за дистрибуцију гаса.
4. Уградите погонски ланчаник пумпе за гориво и окрените радилицу тако да клип у 1. цилиндру буде у ТДЦ.
5. Инсталирајте погонски ланац система за дистрибуцију гаса тако да се његове ознаке црвене боје подударају са знаковима на ланчаницима брегастог вратила и пумпе за гориво, а беле ознаке са знаковима на ланчанику радилице.
6. Уградите ланчаник затезача ланца заједно са ексцентриком и затегните ланац тако да добијете размак од 0,5–1 мм између чељусти затезача и његовог држача. Затегните ваљак затезача.
7. Замените О-прстен кућишта разводног ланца и заврните кућиште.
