Схема 7г. Соединения системы управления двигателем (Фокус 2)

            0

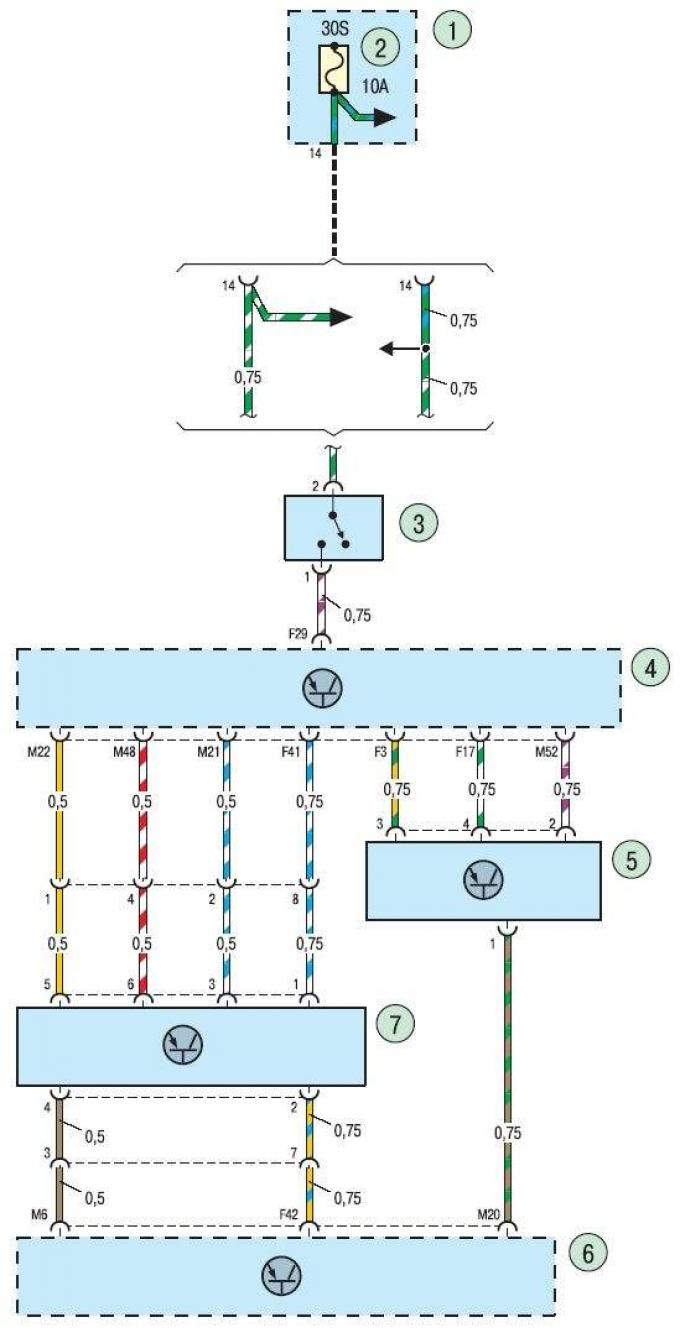

Схема 7г. Соединения системы управления двигателем


1 - монтажный блок предохранителей; 2 - предохранитель 10 А; 3 - датчик давления в системе гидроусилителя рулевого управления; 4, 6 - электронный блок управления трансмиссией; 5 - датчик температуры поступающего воздуха; 7 - электронный модуль управления дроссельной заслонкой
