Снятие
Все автомобили
1. Отсоедините провод массы от аккумулятора.

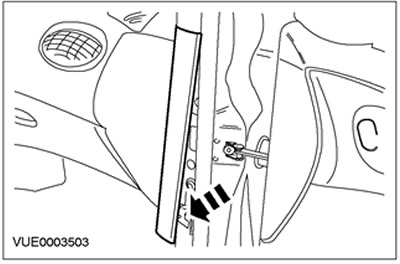

2. Снимите боковую отделку панели приборов.
![](https://www.fordbook.ru/img/focus/4528.jpg)
3. Снимите панель отделки переднего дверного проема.
![](https://www.fordbook.ru/img/focus/4529.jpg)
Автомобили с правосторонним управлением

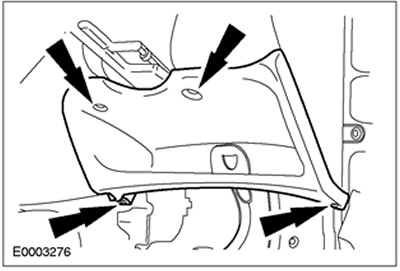

4. Снимите нижнюю секцию панели приборов. Отсоедините штекерный разъем канала передачи данных.
![](https://www.fordbook.ru/img/focus/4530.jpg)
Автомобили с левосторонним управлением
5. Снимите «перчаточник».
![](https://www.fordbook.ru/img/focus/4531.jpg)

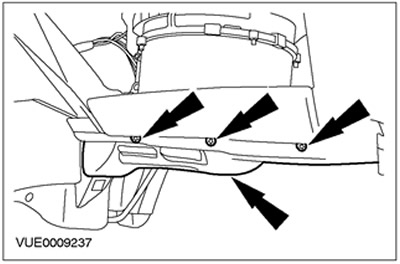

6. Снимите нижнюю секцию отделки панели приборов.
![](https://www.fordbook.ru/img/focus/4532.jpg)
Автомобили, изготовленные вплоть до 10.2001 г.

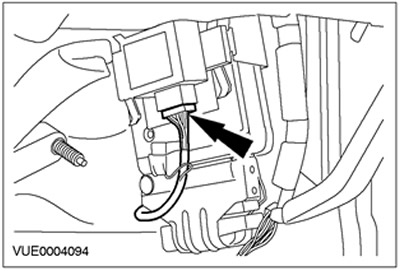

7. Рассоедините штекерный разъем центрального охранного модуля (CSM).
![](https://www.fordbook.ru/img/focus/4533.jpg)

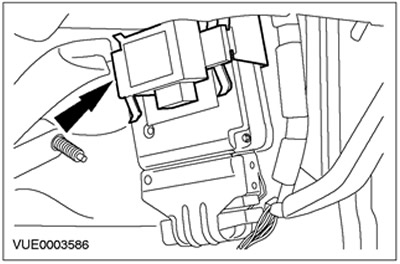

8. Отсоедините кронштейн крепления модуля управления силовым агрегатом (РСМ).
![](https://www.fordbook.ru/img/focus/4534.jpg)
Автомобили, изготовленные начиная с 10.2001 г.
9. Отсоедините общий электронный модульный модуль (GEM) от PCM и расположите его в стороне.
![](https://www.fordbook.ru/img/focus/4535.jpg)

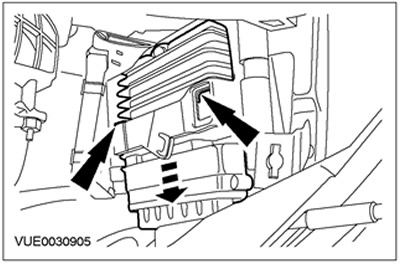

10. Отсоедините PCM от опорного кронштейна.
![](https://www.fordbook.ru/img/focus/4536.jpg)
Все автомобили

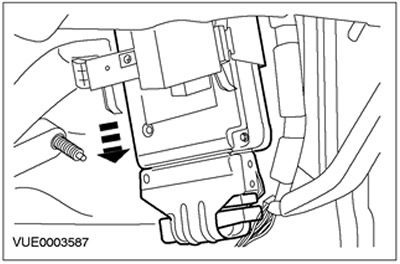

11. Отсоедините PCM.
![](https://www.fordbook.ru/img/focus/4537.jpg)
12.
ПРЕДОСТЕРЕЖЕНИЕ: Перед началом сверления защитите напольное покрытие. Неследование этому указанию может привести к повреждению напольного покрытия.
Просверлите направляющее отверстие диаметром 3 мм в центре приваренной гайки.
![](https://www.fordbook.ru/img/focus/4538.jpg)

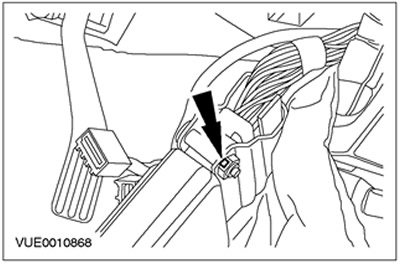

13. Просверлите отверстие диаметром 8 мм в приваренной гайке, чтобы отпустить срезной болт.
- Выверните срезной болт и отбракуйте его за дальнейшей ненадобностью.
![](https://www.fordbook.ru/img/focus/4539.jpg)

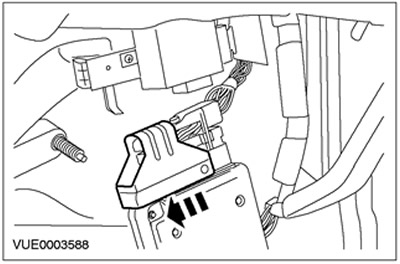

14. Снимите защитный кронштейн PCM и отбракуйте его за дальнейшей ненадобностью.
![](https://www.fordbook.ru/img/focus/4540.jpg)
15. Рассоедините штекерный разъем РСМ.
![](https://www.fordbook.ru/img/focus/4541.jpg)
16. Снимите РСМ.
Установка
Все автомобили

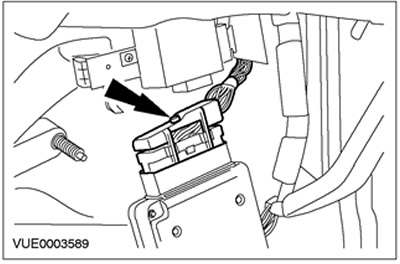

1. Состыкуйте штекерный разъем PCM.
![](https://www.fordbook.ru/img/focus/4542.jpg)
2.
ПРИМЕЧАНИЕ: Установите новый защитный кронштейн PCM.

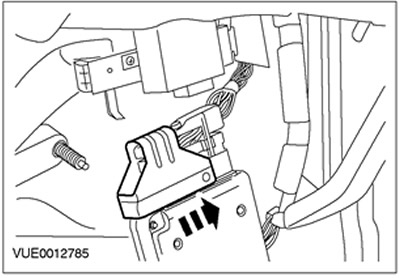

Установите защитный кронштейн PCM.
![](https://www.fordbook.ru/img/focus/4543.jpg)
3.
ПРИМЕЧАНИЕ: Установите новый срезной болт защитного кронштейна PCM.

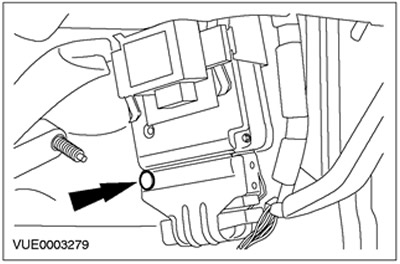

Установите срезной болт защитного кронштейна PCM.
![](https://www.fordbook.ru/img/focus/4544.jpg)

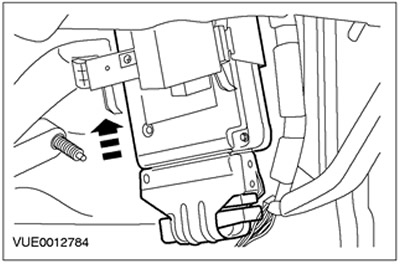

4. Установите PCM.
![](https://www.fordbook.ru/img/focus/4545.jpg)
Автомобили, изготовленные вплоть до 10.2001 г.
5. Присоедините кронштейн крепления PCM.
![](https://www.fordbook.ru/img/focus/4546.jpg)
6. Состыкуйте штекерный разъем CSM.
![](https://www.fordbook.ru/img/focus/4547.jpg)
Автомобили, изготовленные начиная с 10.2001 г.

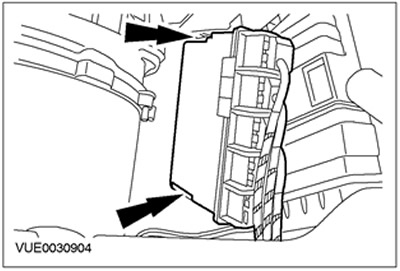

7. Подсоедините модуль GEM к PCM.
![](https://www.fordbook.ru/img/focus/4548.jpg)
8. Подсоедините PCM к опорному кронштейну.
![](https://www.fordbook.ru/img/focus/4549.jpg)
Автомобили с левосторонним управлением

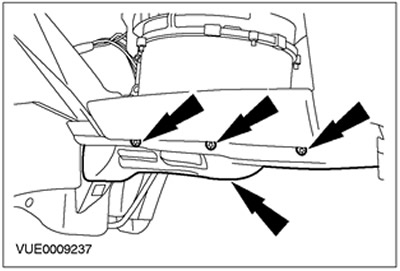

9. Установите нижнюю секцию отделки панели приборов.
![](https://www.fordbook.ru/img/focus/4550.jpg)

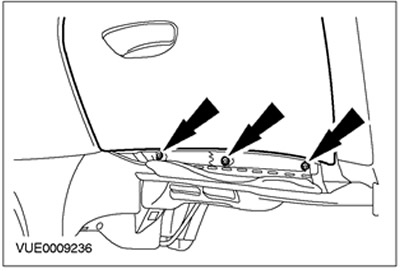

10. Установите «перчаточник».
![](https://www.fordbook.ru/img/focus/4551.jpg)
Автомобили с правосторонним управлением

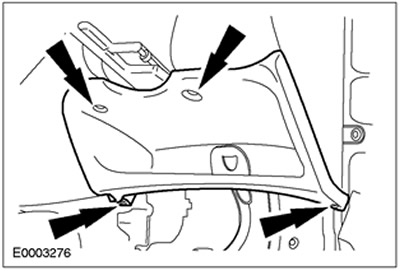

11. Установите нижнюю секцию панели приборов. Подсоедините штекерный разъем канала передачи данных.
![](https://www.fordbook.ru/img/focus/4552.jpg)
Все автомобили

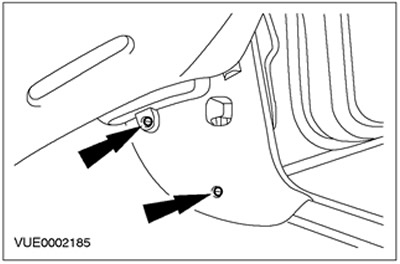

12. Установите панель отделки переднего дверного проема.
![](https://www.fordbook.ru/img/focus/4553.jpg)

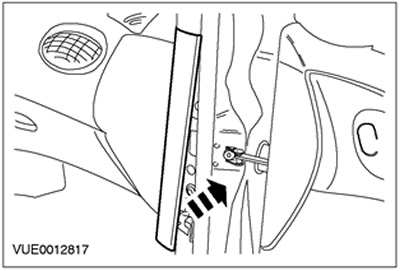

13. Установите боковую панель отделки панели приборов.
![](https://www.fordbook.ru/img/focus/4554.jpg)
