Снятие
1. Снимите аккумулятор. За дополнительной информацией обратитесь к главе Аккумулятор имеющейся в этом разделе.
2. Отсоедините зажимы крепления провода "массы" и провода питания аккумулятора от полки аккумулятора.
![](https://www.fordbook.ru/img/focus/7316.jpg)

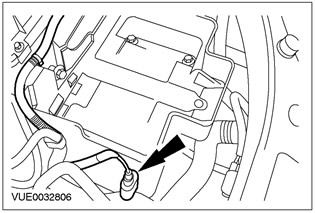

3. Отсоедините зажим жгута электропроводки электромагнита стартера от полки аккумулятора.
![](https://www.fordbook.ru/img/focus/7317.jpg)
4. Отсоедините зажим крепления провода питания аккумулятора от полки аккумулятора.
![](https://www.fordbook.ru/img/focus/7318.jpg)
5. Отсоедините датчик температуры моторного отделения от полки аккумулятора (при наличии).
![](https://www.fordbook.ru/img/focus/7319.jpg)
6.
ПРЕДОСТЕРЕЖЕНИЕ: Выверните болты в указанной последовательности.
Снимите полку аккумулятора.
- 1. Выверните нижние болты.
- 2. Выверните верхний болт.
![](https://www.fordbook.ru/img/focus/7320.jpg)
Установка

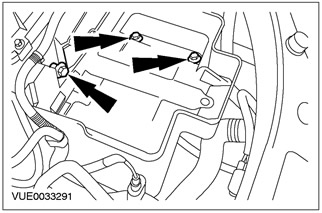

1.
ПРИМЕЧАНИЕ: На этом этапе не затягивайте болты крепления аккумулятора.
Установите болты крепления аккумулятора к полке аккумулятора.
![](https://www.fordbook.ru/img/focus/7321.jpg)

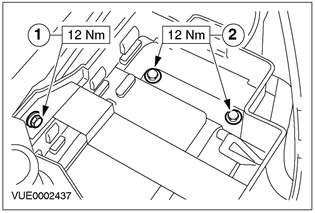

2.
ПРЕДОСТЕРЕЖЕНИЕ: Затяните болты в указанной последовательности.
Затяните болты крепления полки аккумулятора.
- 1. Затяните верхний болт.
- 2. Затяните нижние болты.
![](https://www.fordbook.ru/img/focus/7322.jpg)

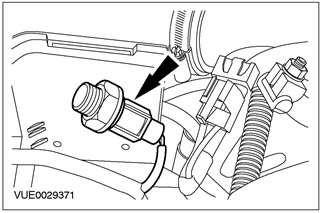

3. Подсоедините датчик температуры моторного отделения к полке аккумулятора (при наличии).
![](https://www.fordbook.ru/img/focus/7323.jpg)

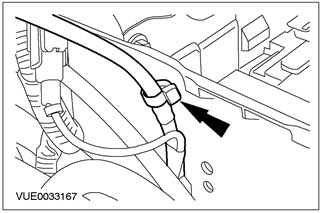

4. Подсоедините зажим крепления положительного провода аккумулятора к поле аккумулятора.
![](https://www.fordbook.ru/img/focus/7324.jpg)

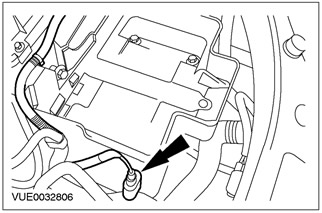

5. Подсоедините зажим крепления жгута электропроводки электромагнита стартера к полке аккумулятора.
![](https://www.fordbook.ru/img/focus/7325.jpg)

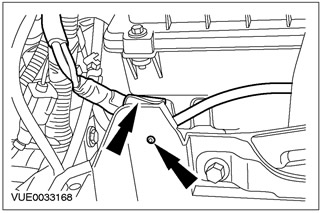

6. Подсоедините зажимы крепления провода "массы" и провода питания аккумулятора к полке аккумулятора.
![](https://www.fordbook.ru/img/focus/7326.jpg)
7. Установите аккумулятор. За дополнительной информацией обратитесь к главе Аккумулятор имеющейся в этом разделе.
