Специальный инструмент
![]() | Приспособление для сжатия цилиндрических пружин 204-167 (14-042) |
![]() | Переходники для 204-167 204-215 (15-111) |
Общее оборудование:
- Трансмиссионный домкрат
- Подставка для моста
- Фиксирующий хомут
Снятие
1. Снимите колеса и шины. За дополнительной информацией обратитесь к Разделу 204-04.
2.

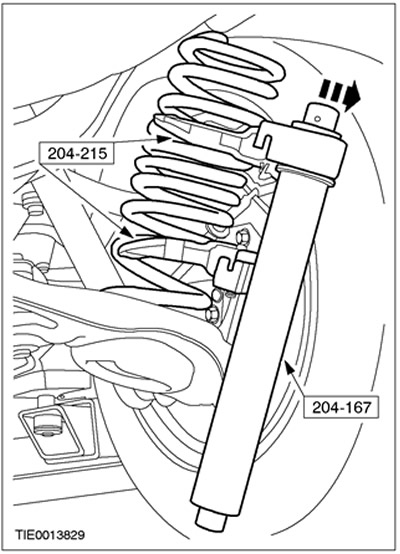

ПРЕДУПРЕЖДЕНИЕ: Поскольку пружина находится в напряженном состоянии, соблюдайте особую осторожность. Несоблюдение этого указания может привести к травме.
Используя специальные инструменты, снимите пружину.
![](https://www.fordbook.ru/img/focus/0145.jpg)

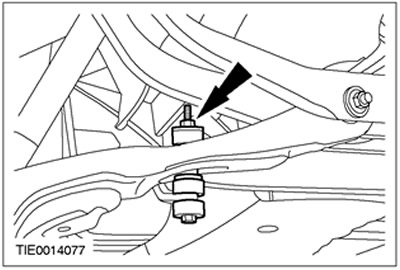

3. Отсоедините стабилизатор поперечной устойчивости от заднего нижнего рычага на обеих сторонах.
![](https://www.fordbook.ru/img/focus/0146.jpg)

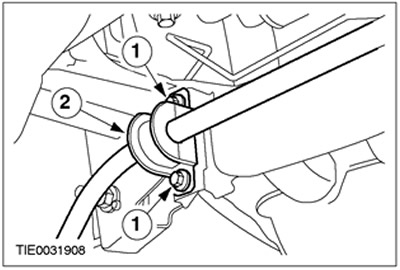

4. Снимите зажимы стабилизатора поперечной устойчивости (показана левая сторона).
- 1.Выверните болты крепления.
- 2.Снимите зажим.
![](https://www.fordbook.ru/img/focus/0147.jpg)
5. Снимите стабилизатор поперечной устойчивости.

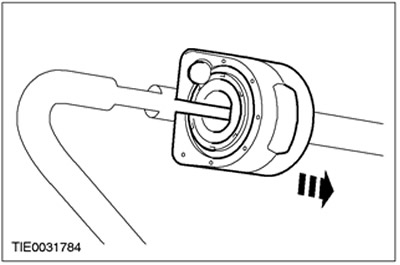

6. Снимите втулки стабилизатора поперечной устойчивости.
![](https://www.fordbook.ru/img/focus/0148.jpg)

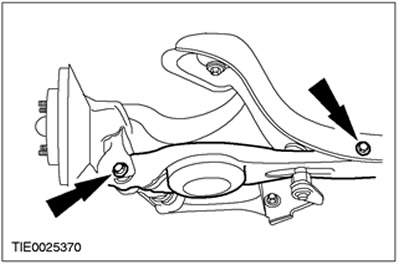

7. Снимите задние нижние рычаги (показана левая сторона).
![](https://www.fordbook.ru/img/focus/0149.jpg)

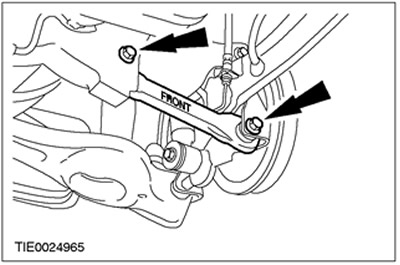

8.
ПРЕДОСТЕРЕЖЕНИЕ: Передний нижний рычаг имеет маркировку "FRONT" ("Перед"). Отметьте положение переднего нижнего рычага для облегчения установки.
Снимите передние нижние рычаги (показана левая сторона).
![](https://www.fordbook.ru/img/focus/0150.jpg)
9. Отсоедините верхние рычаги от кулаков колес (показана левая сторона).
![](https://www.fordbook.ru/img/focus/0151.jpg)

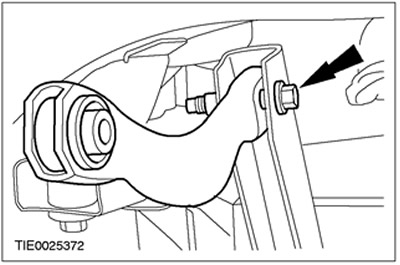

10.
ПРИМЕЧАНИЕ: Отметьте положение верхних рычагов для облегчения установки.
Снимите верхние рычаги (показана левая сторона).
![](https://www.fordbook.ru/img/focus/0152.jpg)
11.
ПРИМЕЧАНИЕ: Обеспечьте опору элементов системы выпуска при помощи подходящей подставки для моста.
Отсоедините систему выпуска от поперечного элемента подвесной опоры системы выпуска.
- Опустите систему выпуска, чтобы получить достаточный зазор относительно поперечного элемента.
![](https://www.fordbook.ru/img/focus/0153.jpg)
12.
ПРЕДУПРЕЖДЕНИЕ: Удостоверьтесь в том, что поперечный элемент закреплен на трансмиссионном домкрате. Несоблюдение этого указания может привести к травме.
Используя подходящий фиксирующий хомут , закрепите поперечный элемент на трансмиссионном домкрате.

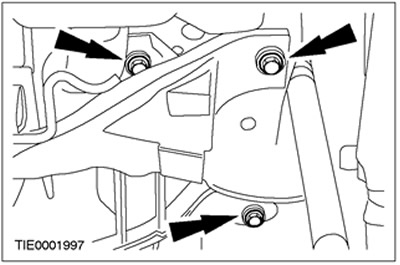

13. Снимите поперечный элемент.
- Выверните болты крепления на обеих сторонах.
![](https://www.fordbook.ru/img/focus/0154.jpg)
Установка
ПРИМЕЧАНИЕ: Окончательную затяжку элементов задней подвески следует выполнять на расчетной высоте.
1.
ПРЕДОСТЕРЕЖЕНИЕ: Удостоверьтесь в правильности установки шайб шаровых подшипников поперечного элемента.

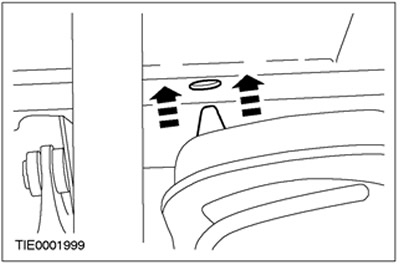

Используя подходящий трансмиссионный домкрат , расположите поперечный элемент в требуемом положении.
![](https://www.fordbook.ru/img/focus/0155.jpg)

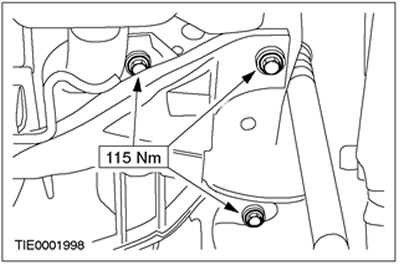

2. Установите поперечный элемент.
- Установите болты крепления на обеих сторонах.
![](https://www.fordbook.ru/img/focus/0156.jpg)
3. Снимите фиксирующий хомут.
4. Опустите и уберите трансмиссионный домкрат.

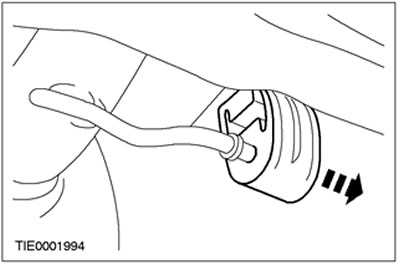

5. Закрепите элементы системы выпуска на поперечном элементе подвесной опоры системы выпуска.
- Снимите подставку для моста.
![](https://www.fordbook.ru/img/focus/0157.jpg)
6.
ПРИМЕЧАНИЕ: На этом этапе не затягивайте болты крепления верхних рычагов полностью.
Закрепите верхние рычаги на поперечине (показана левая сторона).
![](https://www.fordbook.ru/img/focus/0158.jpg)
7.
ПРИМЕЧАНИЕ: На этом этапе не затягивайте болты крепления верхних рычагов полностью.

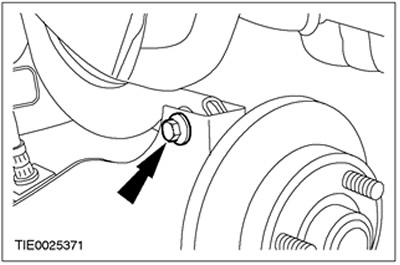

Установите верхние рычаги (показана левая сторона).
![](https://www.fordbook.ru/img/focus/0159.jpg)
8.
ПРИМЕЧАНИЕ: На этом этапе не затягивайте болты крепления передних нижних рычагов полностью.

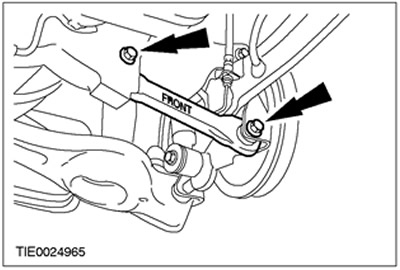

Установите передние нижние рычаги (показана левая сторона).
![](https://www.fordbook.ru/img/focus/0160.jpg)
9.
ПРИМЕЧАНИЕ: На этом этапе не затягивайте болты крепления задних нижних рычагов полностью.
Установите задние нижние рычаги (показана левая сторона).
![](https://www.fordbook.ru/img/focus/0161.jpg)
10. Установите подвеску на расчетную высоту. За дополнительной информацией обратитесь к Разделу 204-00.

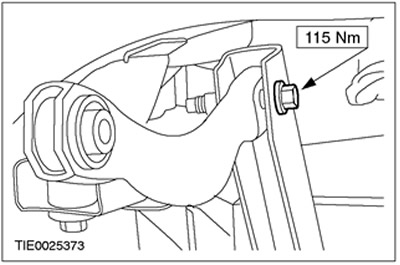

11. Затяните болты крепления верхнего рычага к поперечному элементу (показана левая сторона).
![](https://www.fordbook.ru/img/focus/0162.jpg)

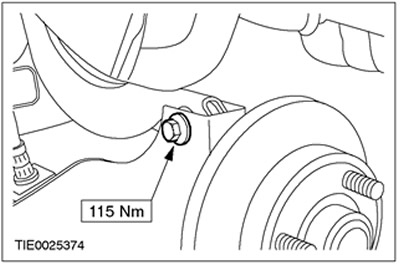

12. Затяните болты крепления верхнего рычага к кулаку колеса (показана левая сторона).
![](https://www.fordbook.ru/img/focus/0163.jpg)

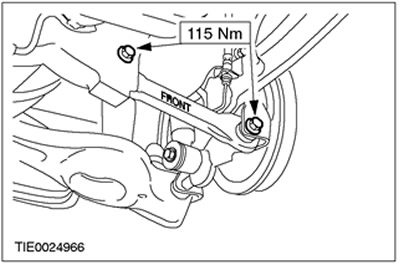

13. Затяните болты крепления передних нижних рычагов на обеих сторонах.
![](https://www.fordbook.ru/img/focus/0164.jpg)

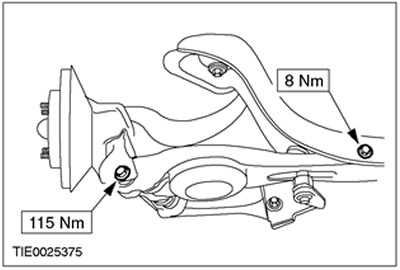

14. Затяните болты крепления задних нижних рычагов на обеих сторонах.
![](https://www.fordbook.ru/img/focus/0165.jpg)
15.
ПРИМЕЧАНИЕ: На этом этапе не закрепляйте стабилизатор поперечной устойчивости на задних нижних рычагах.
Установите стабилизатор поперечной устойчивости. За дополнительной информацией обратитесь к главе Стабилизатор поперечной устойчивости имеющейся в этом разделе.

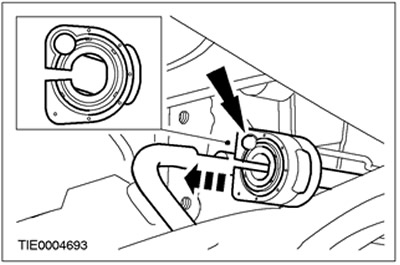

16.
ПРЕДОСТЕРЕЖЕНИЕ: Втулки стабилизатора следует правильно расположить на стабилизаторе. Не используйте смазку.
ПРИМЕЧАНИЕ: Удостоверьтесь в том, что ниппель втулки расположен с левой стороны.
Установите втулку на стабилизатор поперечной устойчивости на обеих сторонах.
![](https://www.fordbook.ru/img/focus/0166.jpg)
17. Установите зажимы стабилизатора поперечной устойчивости на обеих сторонах.

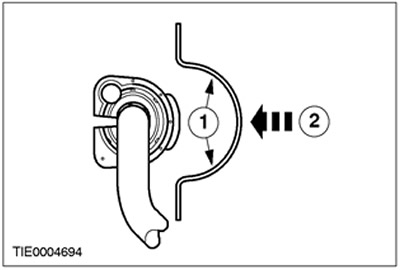

- 1.Увлажните зажимы водой для облегчения установки.
- 2.Нажатием установите зажим на втулку с обеих сторон.
![](https://www.fordbook.ru/img/focus/0167.jpg)

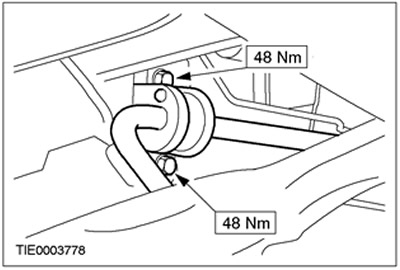

18. Установите стабилизатор поперечной устойчивости.
![](https://www.fordbook.ru/img/focus/0168.jpg)
19. Опустите подвеску, выведя ее из положения расчетной высоты.

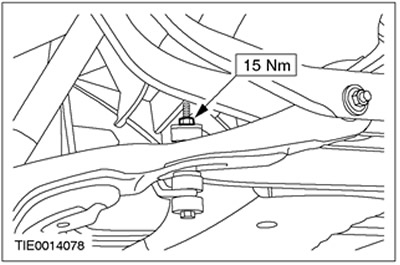

20. Закрепите стабилизатор поперечной устойчивости на заднем нижнем рычаге с обеих сторон.
![](https://www.fordbook.ru/img/focus/0169.jpg)
21. Установите пружины. За дополнительной информацией обратитесь к главе Пружина имеющейся в этом разделе.
22. Установите колеса и шины. За дополнительной информацией обратитесь к Разделу 204-04.
23. Проверьте и, если необходимо, отрегулируйте схождение колес. За дополнительной информацией обратитесь к Разделу 204-00.
24.
ПРИМЕЧАНИЕ: Окончательное затягивание гаек регулировочного кулачка заднего нижнего рычага следует выполнять, когда автомобиль опирается на ведущие колеса.

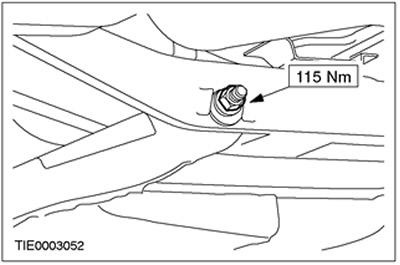

Затяните гайки регулировочного кулачка заднего нижнего рычага.
![](https://www.fordbook.ru/img/focus/0170.jpg)
