Наименование | Спецификация |
Внутренняя задняя боковая панель | |
Усиление внутренней задней боковой панели - верхнее | |
Усиление внутренней задней боковой панели - нижнее | |
Панель крепления механизма втягивания ремня безопасности |
Снятие
1. Общее примечание
- Перед началом ремонта снимите заднюю боковую панель, панель слива воды и усиление панели слива воды.

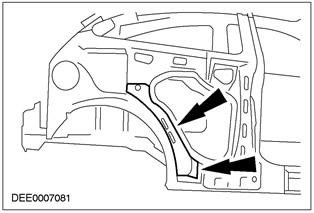

2. Внутренняя задняя боковая панель
- Разрежьте (вскройте точечные сварные швы).
![](https://www.fordbook.ru/img/focus/10003.jpg)

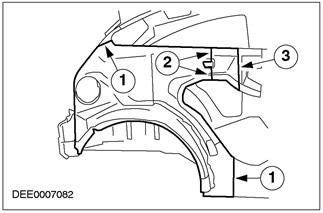

3. Внутренняя задняя боковая панель
- 1. Место реза (на глубину, равную толщине панели).
- 2. Место реза (на глубину, равную двойной толщине панели).
- 3. Удалите остающиеся фланцы.
![](https://www.fordbook.ru/img/focus/10004.jpg)

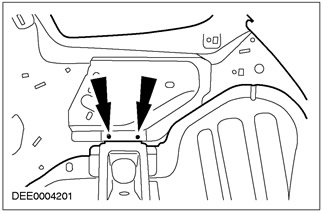

4. Панель крепления ремня безопасности
- Выфрезеруйте точечные сварные швы с внутренней стороны.
![](https://www.fordbook.ru/img/focus/10005.jpg)
Установка

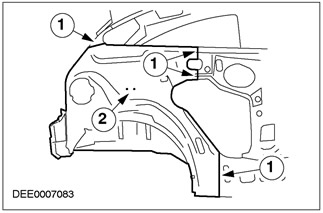

1. Внутренняя задняя боковая панель
- 1. Выполните сварку по технологии MIG.
- 2. Выполните пудлинговую сварку.
![](https://www.fordbook.ru/img/focus/10006.jpg)

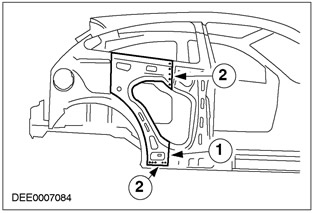

2. Усиления
- 1. Выполните сварку по технологии MIG.
- 2. Выполните пудлинговую сварку.
![](https://www.fordbook.ru/img/focus/10007.jpg)

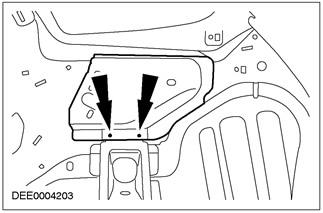

3. Панель крепления механизма втягивания ремня безопасности
- Выполните пудлинговую сварку.
![](https://www.fordbook.ru/img/focus/10008.jpg)
