Проверка нарушения выверки нижней части кузова (днища)

1.

ПРИМЕЧАНИЕ: Проверка и процедуры обслуживания нижней части кузова оговорены. Измерения можно выполнить с помощью электронной измерительной системы SHARK, лазерной измерительной системы или другой эквивалентной системы.

В процессе ремонта серьезных повреждений кузова необходимо восстановить размеры нижней части кузова. Это необходимо для того, чтобы обеспечить правильность углов установки передних и задних колес. За информацией по правильным подкузовным размерам обратитесь к рисунку "Подкузовные размеры". Все размеры привязываются к центрам отверстий, имеющихся в нижней части кузова (на днище). После выверки уникузова и мест крепления подвески можно будет выполнить другие предписанные операции, касающиеся нижней части кузова.

Регулировка

1.

ПРИМЕЧАНИЕ: Допуск: ± 3 мм.

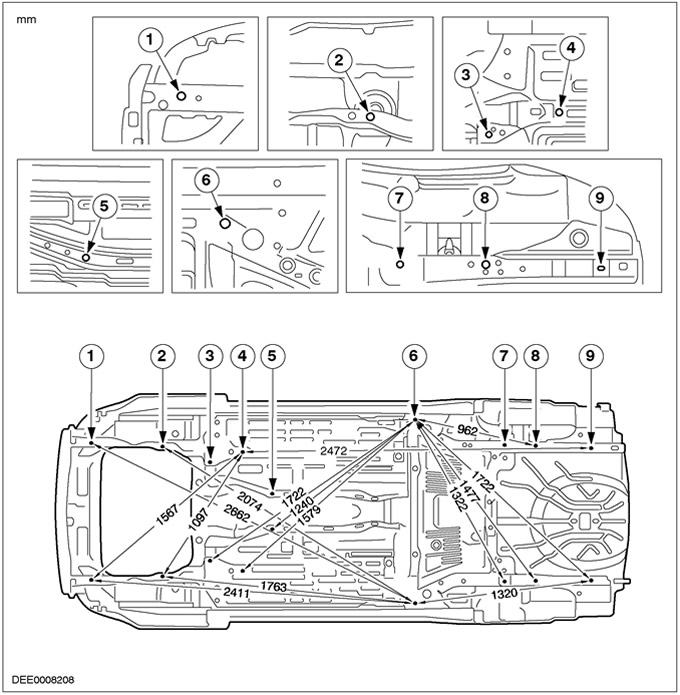

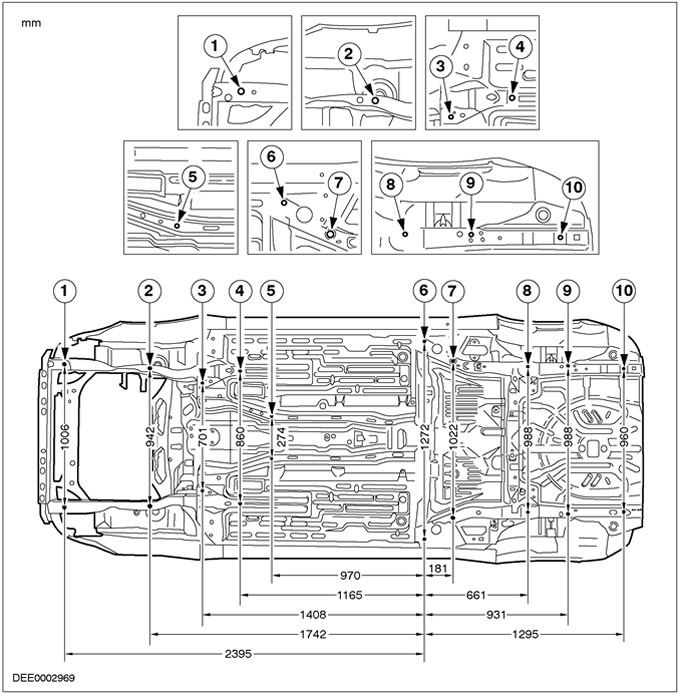

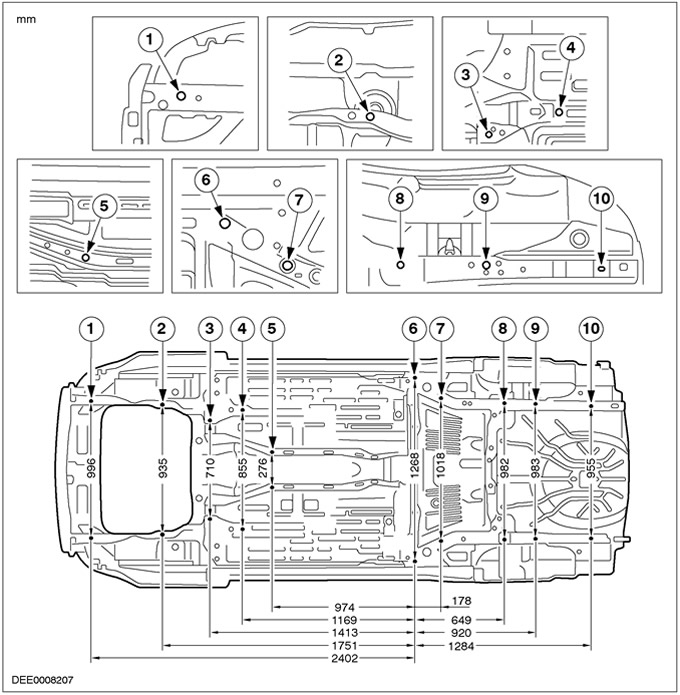

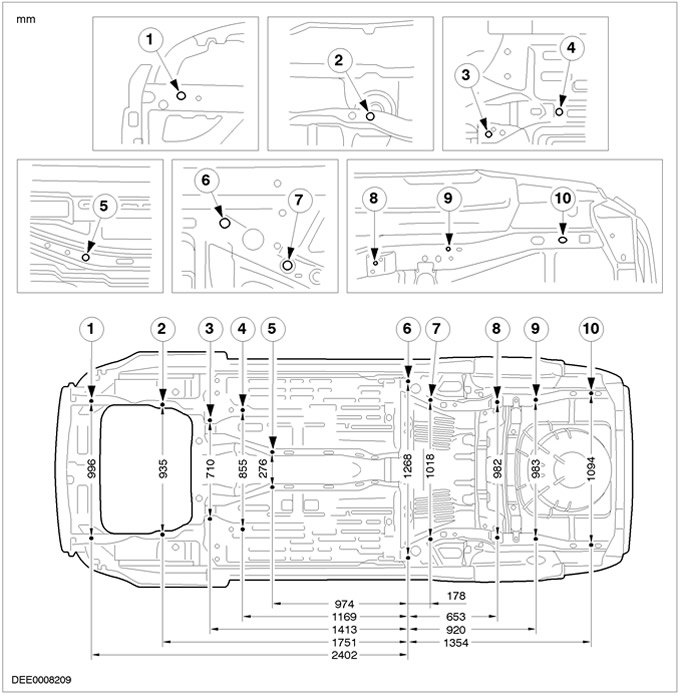

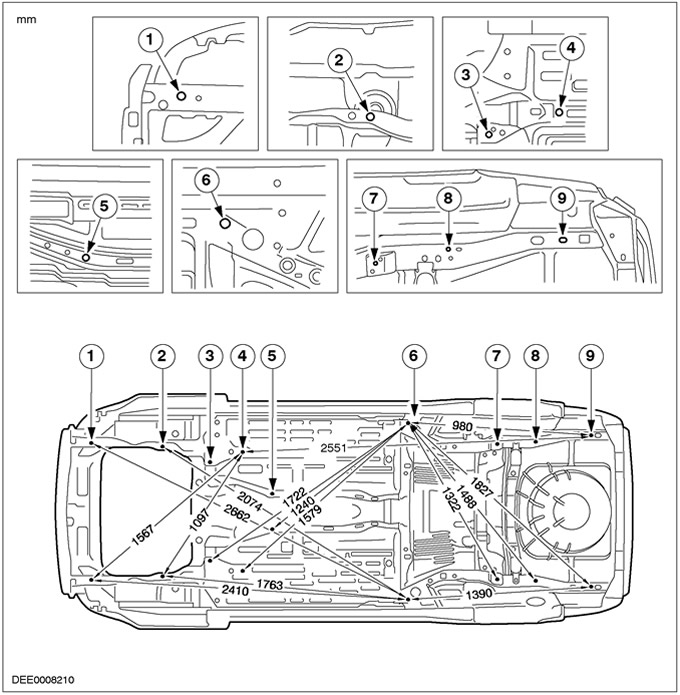

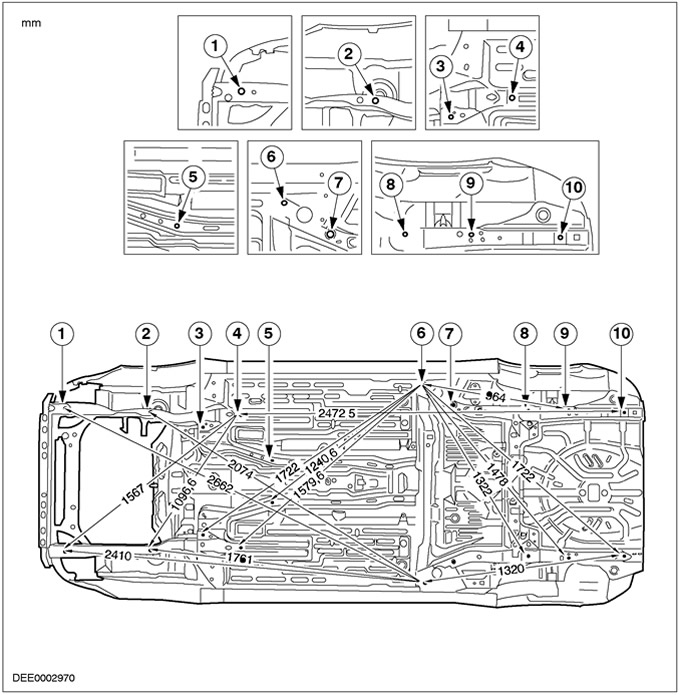

Подкузовные размеры (размеры нижней части кузова)

• Подробные иллюстрации показывают левую сторону автомобиля.
• Все измерения - при снятых узлах.

3. Действительно для 3- и 5-дверных вариантов



5. Действительно для 3- и 5-дверных вариантов




7. Действительно для 4-дверных вариантов



9. Действительно для 4-дверных вариантов



11. Действительно для вариантов с кузовом "универсал"



13. Действительно для вариантов с кузовом "универсал".
