Регулировка тросов управления отоплением

            0

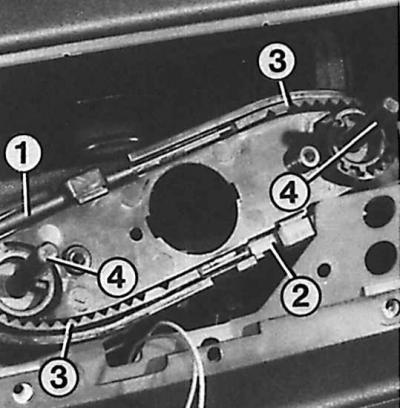

Расположение тросов управления отопителем на приборной панели на моделях с 1986 года





1 – трос регулировки потока воздуха; 2 – трос регулировки температуры; 3 – зубчатые окончания тросов; 4 – ручки управления

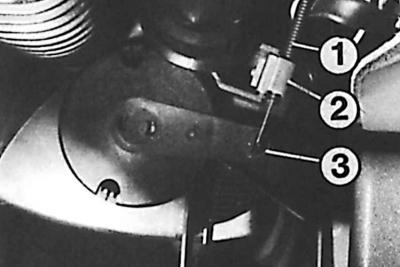

Крепление троса на отопителе





1 – трос отопителя; 2 – зажим; 3 – рычаг


1. Снять левую обивку под передней панелью. Для этого отверткой освободить 3 зажима, отогнуть 2 язычка у педалей и достать обивку.

2. Установить ручки управления вниз, на 2 мм не доходя до упора (автомобили, изготовленные до конца 1985 года).

3. Повернуть левую и правую ручки управления влево, на 2 мм не доходя до упора (автомобили, изготовленные с 1986 года).

4. Отсоединить внизу два воздушных патрубка.

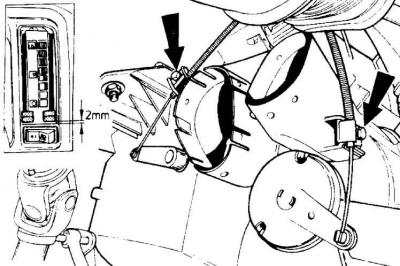

5. Отвинтить болты (указаны стрелками) крепления тросов управления отопителем.



6. Отрегулировать положение тросов таким образом, чтобы заслонка отопителя находилась в положении "холодно", а заслонка подачи воздуха была полностью закрыта. В этом положении закрепить оболочки тросов управления отопителем.

7. Подсоединить воздушные патрубки и установить нижнюю обивку.
