Снятие и установка заднего фонаря
Электрооборудование. Фары и освещение. Форд Скорпио 2

Главная > Форд > Скорпио 2 > Электрооборудование > Фары и освещение > Снятие и установка заднего фонаря
            0

Автомобили с полого опускающейся задней частью кузова, автомобили с выраженным углом между стеклом задка и багажным отсеком до 8/94.

Снятие



Открыть крышку багажного отсека. Откинуть ковровое покрытие багажного отсека назад.

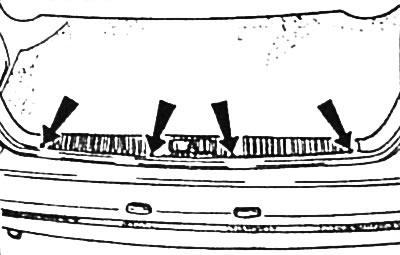

Вывернуть 4 винта -стрелки- крепления облицовки задней стенки и снять облицовку.

Автомобили с полого опускающейся задней частью кузове: снять боковую облицовку багажного отсека.

Левая сторона: вынуть знак аварийной остановки. Открепить 3 нижних зажима и вывернуть верхние винты крепления с крестообразными шлицами на головке. Снять боковую облицовку.

Правая сторона: вынуть бортовой домкрат. Открепить 2 нижних зажима и вывернуть верхние винты крепления с крестообразными шлицами на головке. Снять боковую облицовку.

Удалить с кожуха заднего фонаря крышку.

Снять кожух заднего фонаря.

Вынуть держатель ламп, см. главу "Замена ламп накаливания наружного освещения".

Разъединить многоконтактный штекерный разъем заднего фонаря.

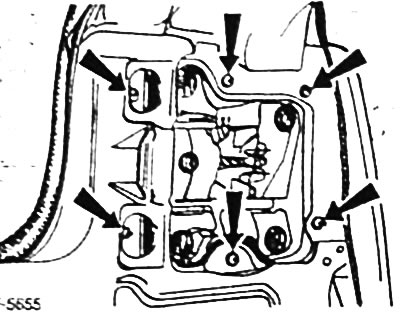

Отвернуть гайки крепления -стрелки- (у автомобиля с полого опускающейся задней частью кузова - 6 штук, у автомобиля с выраженным углом между стеклом задка и багажным отсеком - 4 штуки) и снять задний фонарь вместе с уплотнительной прокладкой.

Установка



Уложить уплотнительную прокладку на задний фонарь. Задний фонарь приставить и затянуть гайки крепления.

Соединить многоконтактный штекерный разъем заднего фонаря.

Установить держатель ламп, см. главу "Замена ламп накаливания наружного освещения".

Приставить и зафиксировать кожух заднего фонаря.

Установить на кожух заднего фонаря и закрыть крышку.

Автомобили с полого опускающейся задней частью кузова: установить боковую облицовку багажного отсека.

Левая сторона закрепить 3 нижних зажима и завернуть верхние винты крепления с крестообразными шлицами на головке.

Вставить знак аварийной остановки.

Правая сторона: закрепить 2 нижних зажима и завернуть верхние винты крепления с крестообразными шлицами на головке. Вставить бортовой домкрат.

Приставить и закрепить облицовку задней стенки.

Уложить ковровое покрытие багажного отсека.
