Снятие двигателя с автоматической трансмиссией
Силовой агрегат. Двигатель 1.8/2.0/1.6 Zetec-E. Форд Фокус 1

Главная > Focus > Фокус 1 > Силовой агрегат > Двигатель 1.8/2.0/1.6 Zetec-E > Снятие двигателя с автоматической трансмиссией
            0


Специальный инструмент


Приспособление для подъема двигателя 303-122 (21068А)

Общее оборудование:
  • Кран ремзоны
  • Подкатной домкрат

Все автомобили
1. Сбросьте давление в системе подачи топлива.За дополнительной информацией обратитесь к Разделу 310-00.

2. ПРЕДУПРЕЖДЕНИЕ: При прогретом двигателе присутствует опасность ошпаривания.

Откройте расширительный бачок системы охлаждения.

3. Слейте охлаждающую жидкость.За дополнительной информацией обратитесь к Разделу 303-03.

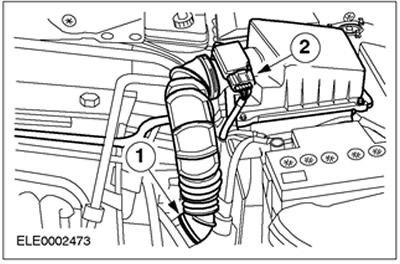

4. Снимите воздушный фильтр и шланг воздухозабора.

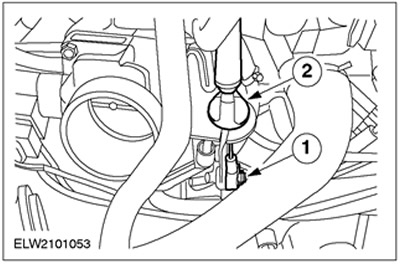

  • 1.Шланг воздухозабора.
  • 2.Рассоедините штекерный разъем датчика массового расхода воздуха (MAF).
  • 3.Отсоедините шланг PCV от крышки головки цилиндров.



5. Снимите аккумулятор.За дополнительной информацией обратитесь к Разделу 414-01.

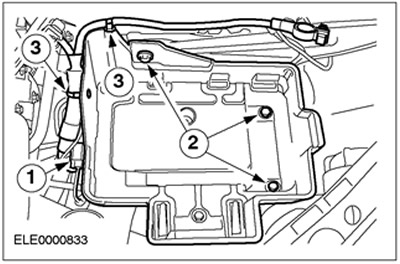

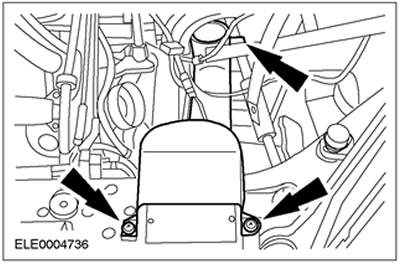

6. Снимите полку аккумулятора.

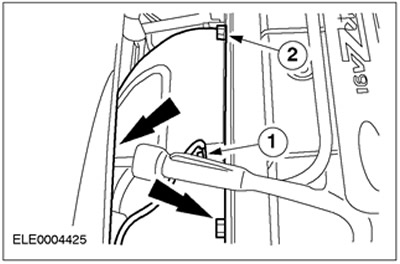

  • 1.Высвободите и рассоедините разъем.
  • 2.Выверните болты.
  • 3.Высвободите жгут электропроводки.

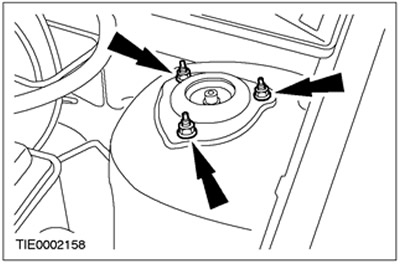

7. Отпустите гайку правой стойки подвески на три оборота.

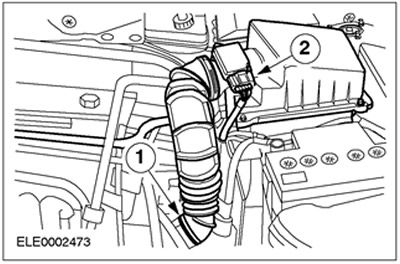

8. Снимите воздушный фильтр вместе со шлангом воздухозабора.
  • 1.Шланг воздухозабора
  • 2.Рассоедините штекерный разъем датчика массового расхода воздуха (датчик MAF).
  • Отсоедините шланг PCV от крышки головки цилиндров.



9. Снимите впускной трубопровод.

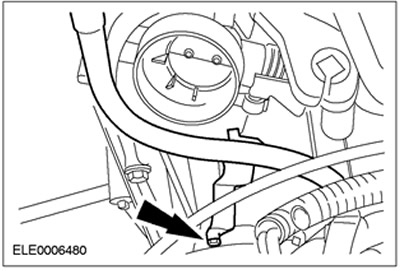

10. Отсоедините трос акселератора.
  • 1.Освободите зажим.
  • 2.Выверните трос из кронштейна.

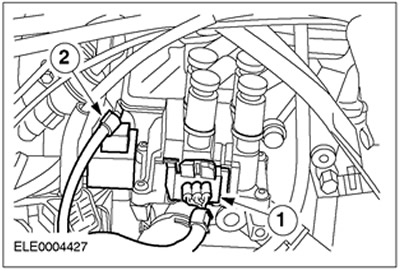

11. Рассоедините штекерный разъем.
  • 1.Катушка зажигания (EI)
  • 2.Конденсатор

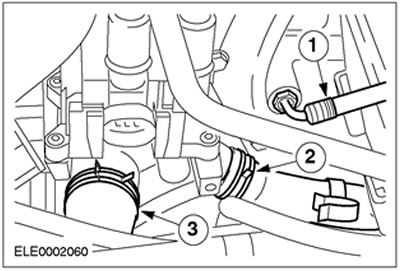

12. Отсоедините шланги охлаждающей жидкости и отопления.
  • 1.Шланг расширительного бачка системы охлаждения
  • 2.Шланг охлаждающей жидкости отопителя
  • 3.Шланг охлаждающей жидкости радиатора

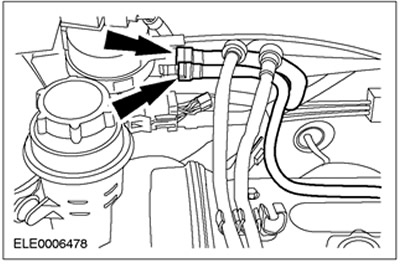

13. Отсоедините вакуумный трубопровод угольного фильтра.



14. Отсоедините шланги и рассоедините штекерный разъем.
  • 1.Вакуумный шланг - управление давлением топлива
  • 2.Вакуумный шланг вакуумного усилителя тормозов

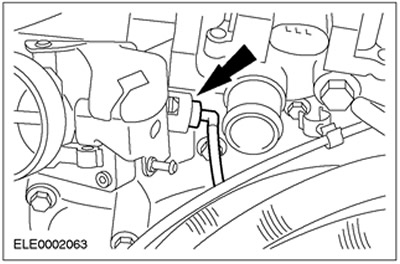

15. Рассоедините штекерный разъем датчика положения коленчатого вала (датчика СКР).

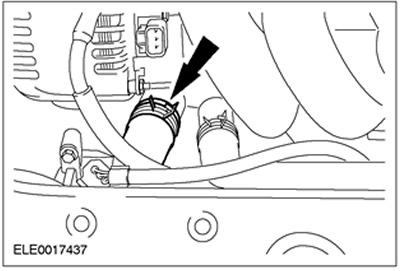

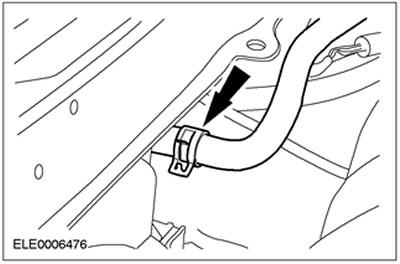

16. Отсоедините шланг охлаждающей жидкости отопителя.

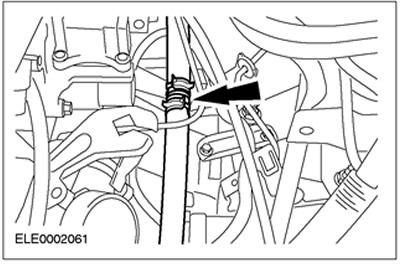

17. Отсоедините шланг охлаждающей жидкости.



18. Отсоедините шланг охлаждающей жидкости от расширительного бачка.

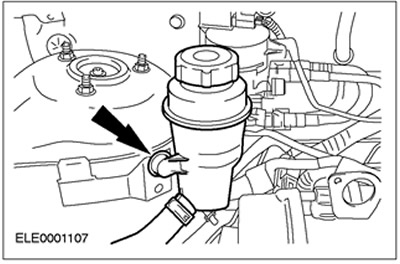

19. Высвободите бачок усилителя рулевого управления и отложите его в сторону.

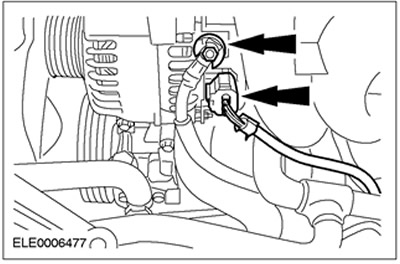

20. Отсоедините электропроводку от генератора.
  • Отсоедините положительный провод.
  • Рассоедините штекерный разъем.



21. Рассоедините разъем жгута электропроводки двигателя.



22. Рассоедините вакуумные магистрали электромагнитного клапана угольного фильтра EVAP.

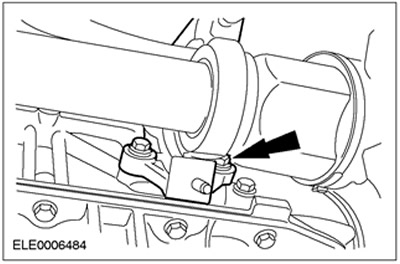

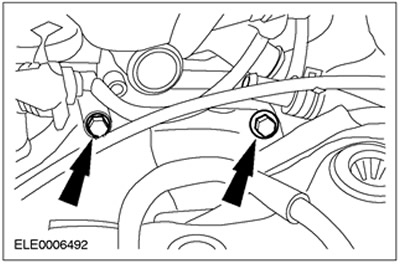

23. Выверните болт трубки стержневого указателя уровня трансмиссионной жидкости в автоматической коробке передач и поверните трубку в сторону.



24. Поднимите автомобиль.За дополнительной информацией обратитесь к Разделу 100-02.

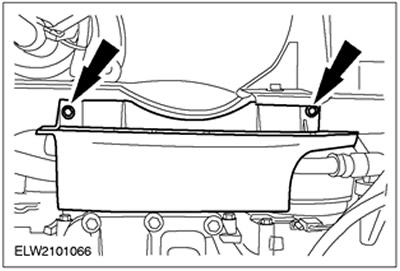

25. Отсоедините крышку приводного ремня.

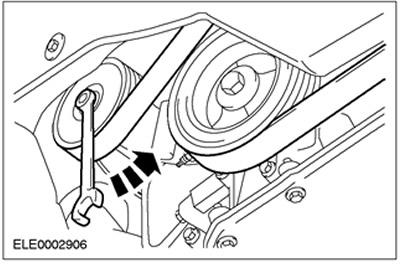

26. Снимите приводной ремень (показан автомобиль с системой воздушного кондиционирования).

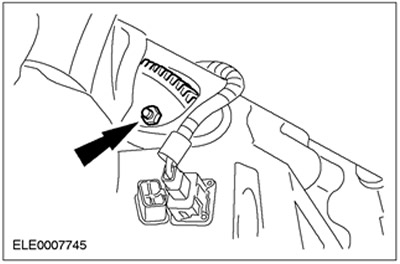

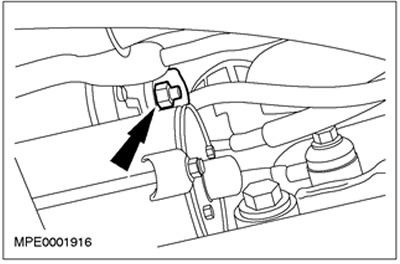

27. Отсоедините провод заземления от стартера.

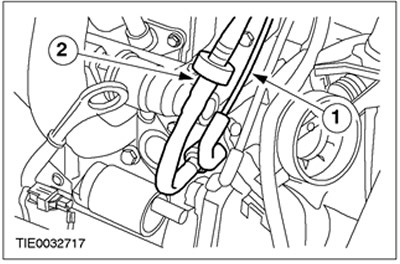

28. Отсоедините магистрали маслоохладителя от маслоохладителя.



Автомобили без системы воздушного кондиционирования

29. Отсоедините кронштейн магистрали усилителя рулевого управления.



30. Отсоедините насос усилителя рулевого управления вместе с опорной плитой. Привяжите, используя хомутики.



Автомобили с системой воздушного кондиционирования

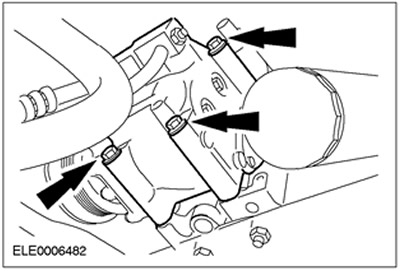

31. Отсоедините компрессор системы воздушного кондиционирования (четыре болта). Привяжите, используя хомутики.



Все автомобили

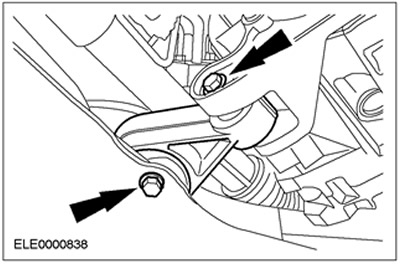

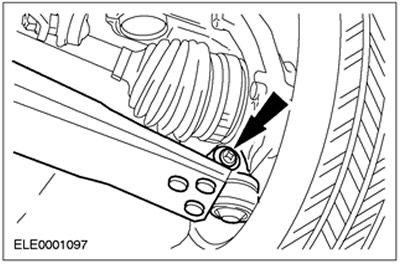

32. Отсоедините нижний рычаг подвески с правой стороны.



33. Отсоедините зажим от промежуточного подшипника правой передней полуоси. Отбракуйте зажимы и гайки за их дальнейшей ненадобностью.



34. Отсоедините кронштейн промежуточного подшипника правой передней полуоси (четыре болта).



35. ПРЕДОСТЕРЕЖЕНИЕ: Внутренний шарнир не следует отклонять на угол, превышающий 18 градусов. Наружный шарнир - на угол, превышающий 45 градусов.

Извлеките правую переднюю полуось из коробки передач и привяжите ее. Заглушите отверстия в коробке передач технологическими заглушками.



36. ПРИМЕЧАНИЕ: Ограничитель крена находится в напряженном состоянии.

Снимите ограничитель крена.

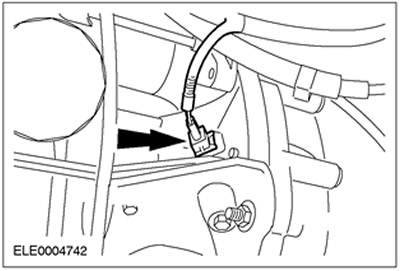

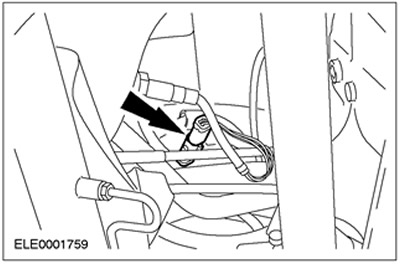

37. Рассоедините штекерный разъем подогреваемого кислородного датчика (HO2S).

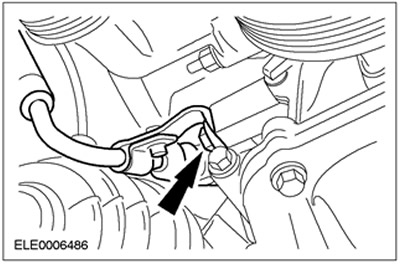

38. Отсоедините кронштейн трубопровода высокого давления усилителя рулевого управления.



Автомобили с системой воздушного кондиционирования

39. Отсоедините кронштейн и насос усилителя рулевого управления вместе с натяжителем приводного ремня. Привяжите, используя хомутики.



Все автомобили

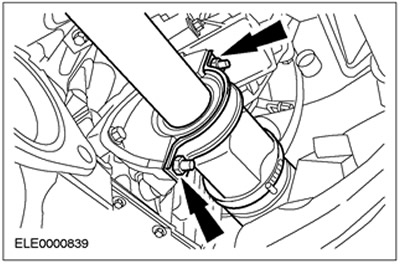

40. ПРЕДОСТЕРЕЖЕНИЕ: Если гибкую выпускную трубу перегнуть слишком сильно, можно вызвать ее повреждение, что в итоге приведет к выходу элемента из строя.

Закрепите гибкую выпускную трубу с помощью опорной втулки или подходящей шины.

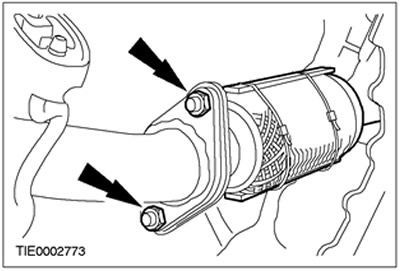

41. Отсоедините приемную выпускную трубу. Снимите прокладку.



42. Опустите автомобиль.

43. Отсоедините кабель заземления двигателя и теплозащитный экран выпускного коллектора.
  • 1.Кабель заземления двигателя
  • 2.Теплозащитный экран системы выпуска (три болта)

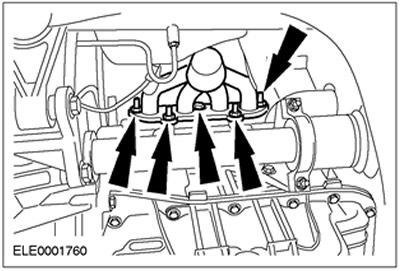

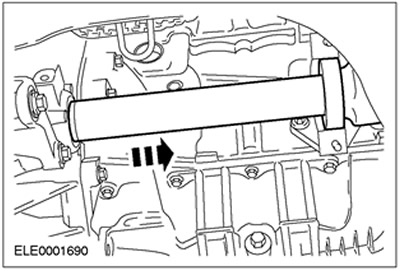

44. Снимите выпускной коллектор (показано в направлении снизу). Наклоните выпускной коллектор к перегородке и при необходимости закрепите его.



45. Отсоедините гидротрансформатор от приводного диска (четыре болта). Для отделения гидротрансформатора от приводного диска используйте подходящий инструмент.

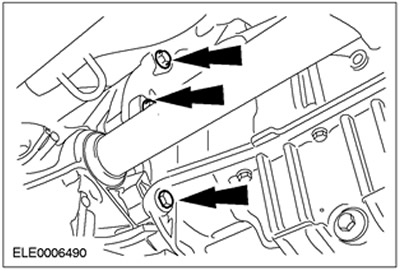

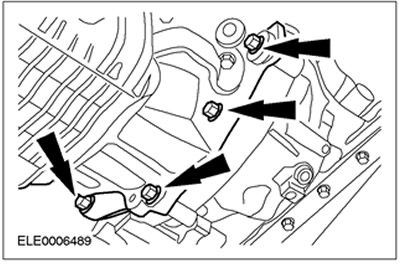

46. Выверните нижние болты фланца коробки передач.



47. Выверните нижние болты фланца коробки передач.



48. Опустите автомобиль.

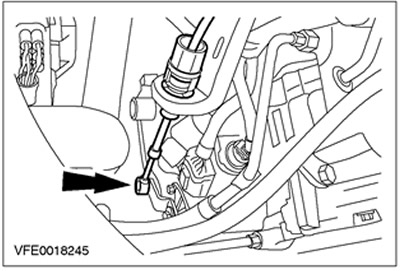

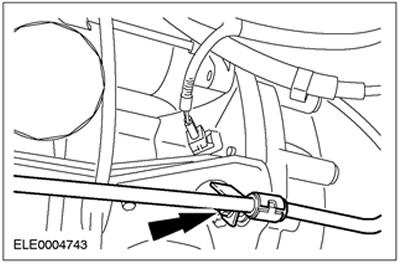

49. Отсоедините трос выбора передач от коробки передач.

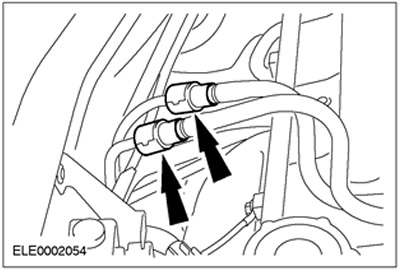

50. Отсоедините топливопроводы.За дополнительной информацией обратитесь к Разделу 310-00.

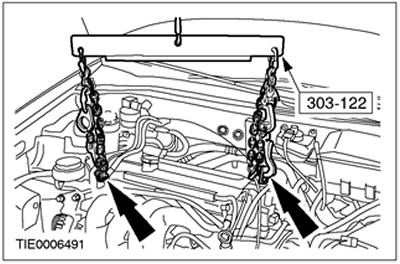

51. Подведите кран ремзоны и с помощью специального инструмента подцепите к нему двигатель.

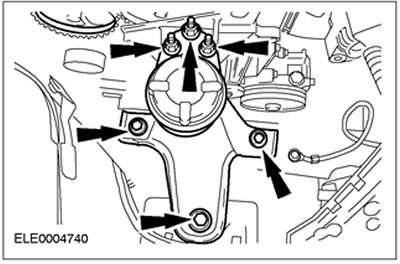

52. Отсоедините переднюю опору двигателя. Снимите кронштейн передней опоры двигателя.



53. ПРЕДУПРЕЖДЕНИЕ: Не подпирайте автоматическую коробку передач под масляный картер.

ПРЕДОСТЕРЕЖЕНИЕ: Внутренний шарнир не следует отклонять на угол, превышающий 18 градусов. Наружный шарнир на угол, превышающий 45 градусов.

Подоприте коробку передач, используя деревянный брусок и домкрат ремзоны.

54. Выверните верхние болты фланца коробки передач.



55. ПРЕДУПРЕЖДЕНИЕ: Гидротрансформатор может выпасть из автоматической коробки передач.

Отсоедините двигатель от коробки передач.

56. Снимите двигатель.

57. Закрепите гидротрансформатор во избежание его выпадения или при необходимости снимите его.
