Масляный картер - снятие и установка

Специальный инструмент

	Молоток с подвижным ударником 205-047 (15-011)
	Переходник для 205-047 303-633 (21-227)

Общее оборудование: Шпильки M6 x 20 мм (10 шт.).

Наименование	Спецификация
Герметик	WSE-M4G323-A6

Снятие

1. Снимите каталитический нейтрализатор. За дополнительной информацией обратитесь к Разделу 309-00.

2. Слейте масло из двигателя. Дайте маслу стечь в подходящую емкость.

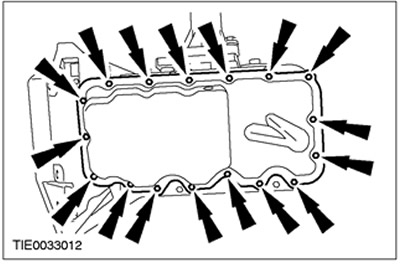

3. Выверните болты крепления масляного картера.



4.

ПРЕДОСТЕРЕЖЕНИЕ: Чтобы предотвратить повреждение уплотнительной поверхности, при снятии масляного картера используйте только показанный специальный инструмент.

ПРИМЕЧАНИЕ: Затяните контргайку на масляном картере и несколько раз ударьте специальным инструментом, чтобы отделить масляный картер от нижней секции картера.

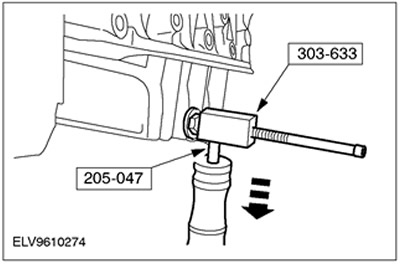

Используя специальный инструмент, снимите масляный картер.

Установка

1.

ПРИМЕЧАНИЕ: Не повредите сопрягаемые поверхности.

Очистите сопрягаемые поверхности.

2.

ПРИМЕЧАНИЕ: На сопрягаемых поверхностях не должно быть масла и остатков герметика.

Удалите все следы масла из масляного картера.
3.

ПРЕДОСТЕРЕЖЕНИЕ: При попадании герметика в глухие отверстия возможно повреждение нижней секции картера.

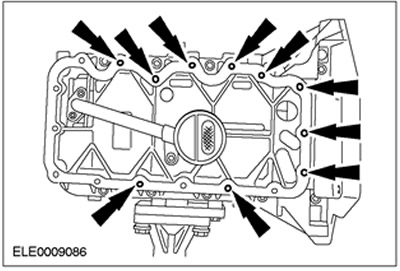

Установите шпильки M6 x 20 мм (10 шт.) в указанные глухие отверстия (для наглядности двигатель показан снятым).



4.

ПРИМЕЧАНИЕ: Установите масляный картер в течение десяти минут после нанесения герметика.

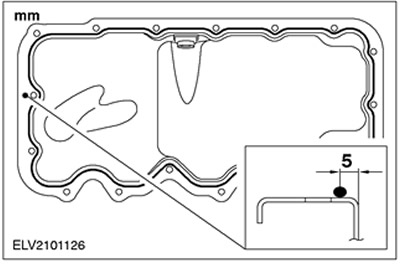

Нанесите валик герметика диаметром 3 мм на сопрягаемую поверхность масляного картера.




5.

ПРИМЕЧАНИЕ: Масляный картер не следует снимать после того, как он войдет в контакт с нижней секцией картера.

Снимите масляный картер. Выверните шпильки M6 x 20 мм (10 шт.).

6. Установите болты крепления масляного картера.

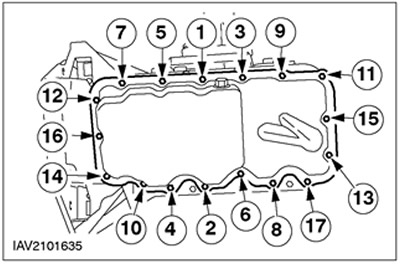

• Затяните болты, работая в указанной последовательности в две стадии.
• Стадия 1: 6 Нм
• Стадия 2: 10 Нм

7.

ПРИМЕЧАНИЕ: Осмотрите уплотнение пробки для слива масла на наличие повреждений. При необходимости установите новое уплотнение пробки для слива масла.

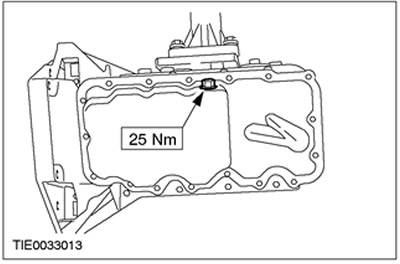

Установите сливную пробку масляного картера.



8. Установите каталитический нейтрализатор. За дополнительной информацией обратитесь к Разделу 309-00.

9. Залейте в двигатель моторное масло. За дополнительной информацией обратитесь к главе Спецификация имеющейся в этом разделе.
