Электродвигатель вентилятора обдува - снятие и установка
Электрооборудование. Отопление и вентиляция. Форд Фокус 1

Главная > Focus > Фокус 1 > Электрооборудование > Отопление и вентиляция > Электродвигатель вентилятора обдува - снятие и установка
            0


Снятие

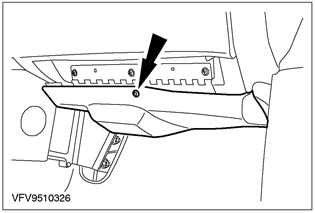

1. Снимите нижнюю панель отделки ниши для ног.



2. Откройте отделение для перчаток.

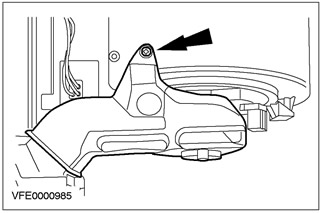

3. Снимите вентиляционный воздуховод ниши для ног. Отсоедините шланг.



4. Закройте отделение для перчаток.

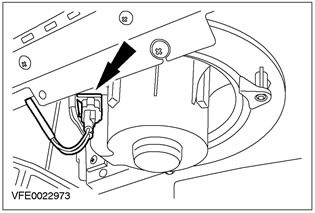

5. Расстыкуйте электрический разъем электродвигателя вентилятора обдува.

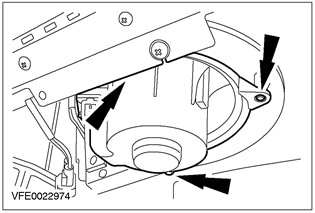

6. Снимите электродвигатель вентилятора обдува.



Установка


ПРИМЕЧАНИЕ: Процедура, применяемая при возникновении свистящих шумов в системе отопления.

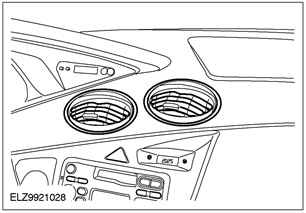

1. ПРИМЕЧАНИЕ: Установите переключатель распределения воздуха в положение "На уровне головы", установите регулятор температуры в положение "МАКС. охлаждение".

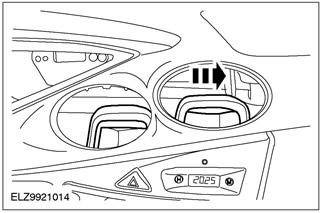

Снимите центральную вентиляционную форсунку и откройте отделение для перчаток.



2. Открепите воздуховод форсунки, препятствующей обледенению, со стороны пассажира и расположите его на открытой крышке отделения для перчатки.



3. ПРИМЕЧАНИЕ: Не допускайте попадания любых элементов соединительного хвостовика за панель приборов.

Снимите двухсекционный пластиковый соединительный хвостовик, расположенный на корпусе отопителя.
  • Обрежьте соединительный хвостовик в верхней части, используя бокорезы, переломите его в нижней части и отбракуйте.



4. Вырежьте изоляционную ленту в форме квадрата 50х50 мм.

5. ПРЕДУПРЕЖДЕНИЕ: Заострите кромки корпуса отопителя.

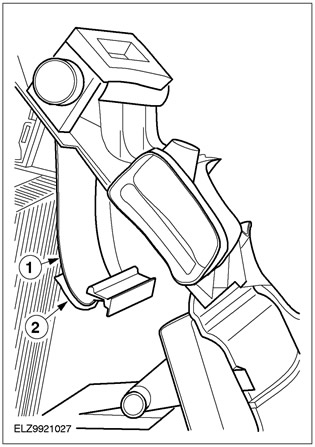

Проверьте наличие зазора в корпусе отопителя, закрепите изоляционную ленту поверх зазора изнутри и с усилием надавите на изоляционную ленту.

ПРИМЕЧАНИЕ: Установите изоляционную ленту в показанном положении. Установка изоляционной ленты выше положения, показанного на иллюстрации, не допускается.
  • 1. Корпус отопителя (показан в поперечном разрезе)
  • 2. Изоляционная лента



6. Для установки выполните процедуру снятия в обратной последовательности.
