Специальный инструмент
![]() | Приспособление для снятия/установки хомутов шлангов охлаждающей жидкости 303-397 (24-003) |
![]() | Съемник для муфты с пружинным замком 5/8 дюйма (черного цвета) 412-081 (34-003) |
Снятие
Автомобили с системой воздушного кондиционирования
1. Слейте хладагент из системы воздушного кондиционирования. За дополнительной информацией обратитесь к Разделу 412-00.
Все автомобили
2. Слейте охлаждающую жидкость из системы охлаждения. За дополнительной информацией обратитесь к Разделу 303-03.

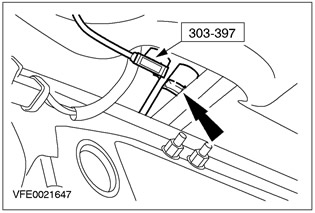

3. Используя специальный инструмент, отсоедините шланги для охлаждающей жидкости от корпуса отопителя.
![](https://www.fordbook.ru/img/focus/6995.jpg)
4. Опустите автомобиль.
5. Снимите панель приборов. За дополнительной информацией обратитесь к Разделу 501-12.

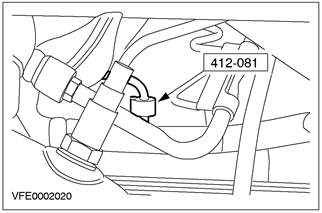

6. Используя специальный инструмент, отсоедините магистрали для хладагента от сердцевины испарителя (нагнетательный трубопровод показан снизу).
- Отбракуйте уплотнительные кольца круглого сечения.
![](https://www.fordbook.ru/img/focus/6996.jpg)

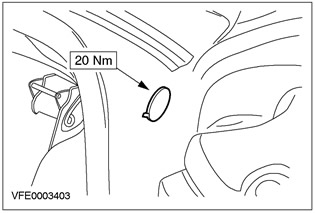

7. Выверните левые и правые болт крепления внутренней поперечной балки. Снимите заглушки.
![](https://www.fordbook.ru/img/focus/6997.jpg)

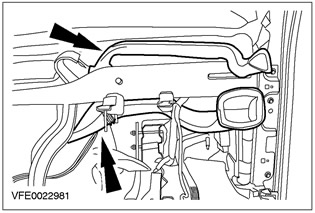

8. Снимите правые воздуховоды.
![](https://www.fordbook.ru/img/focus/6998.jpg)

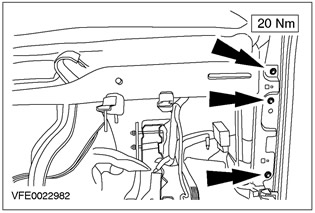

9. Выверните правые болты крепления внутренней поперечной балки.
- Открепите жгут электропроводки от внутренней поперечной балки.
![](https://www.fordbook.ru/img/focus/6999.jpg)

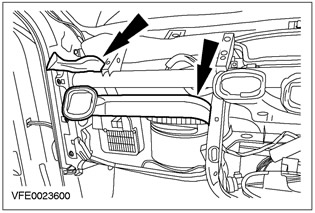

10. Снимите левые воздуховоды
![](https://www.fordbook.ru/img/focus/7000.jpg)

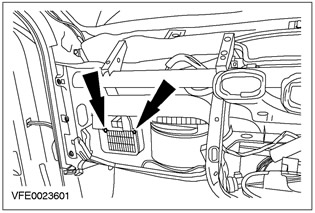

11. Отсоедините центральную коробку соединений (CJB) от внутренней поперечной балки.
![](https://www.fordbook.ru/img/focus/7001.jpg)

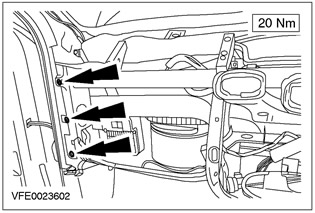

12. Выверните левые болты крепления внутренней поперечной балки.
- Открепите жгут электропроводки от внутренней поперечной балки.
![](https://www.fordbook.ru/img/focus/7002.jpg)

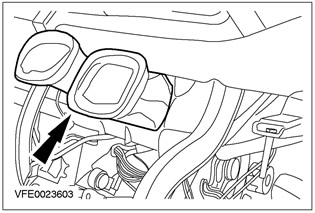

13. Снимите воздуховод.
- Открепите жгут электропроводки от внутренней поперечной балки.
![](https://www.fordbook.ru/img/focus/7003.jpg)

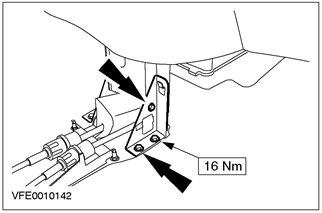

14. Снимите левый и правый кронштейн внутренней поперечной балки (показана правая сторона).
- Толкните внутреннюю поперечную балку назад.
![](https://www.fordbook.ru/img/focus/7004.jpg)

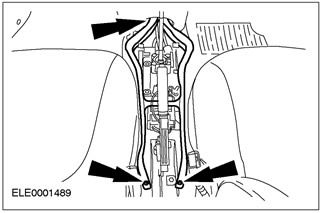

15. Снимите вентиляционные воздуховоды задней ниши для ног.
![](https://www.fordbook.ru/img/focus/7005.jpg)

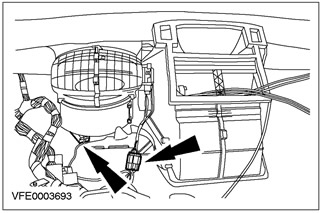

16. Открепите жгут электропроводки от корпуса отопителя.
![](https://www.fordbook.ru/img/focus/7006.jpg)

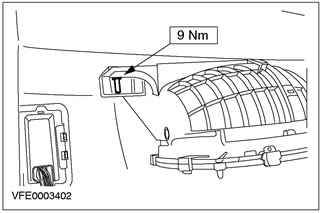

17. Выверните гайку крепления корпуса отопителя со стороны пассажира.
![](https://www.fordbook.ru/img/focus/7007.jpg)

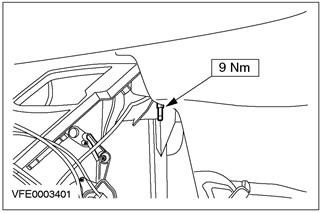

18. Выверните гайку крепления корпуса отопителя со стороны водителя.
![](https://www.fordbook.ru/img/focus/7008.jpg)

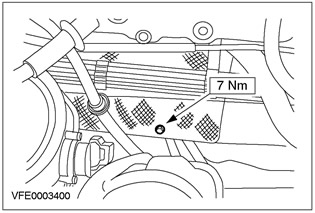

19. Выверните правую гайку крепления корпуса отопителя.
![](https://www.fordbook.ru/img/focus/7009.jpg)

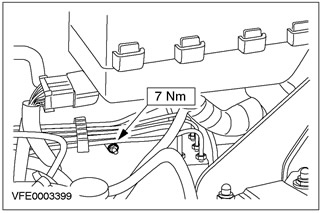

20. Снимите корпус отопителя.
- Выверните левую гайку крепления корпуса отопителя.
![](https://www.fordbook.ru/img/focus/7010.jpg)
Установка
Все автомобили
ПРИМЕЧАНИЕ: Процедура, применяемая при жалобах на плохую вентиляцию салона или запотевание окон.
1. Снимите облицовку заднего бампера. За дополнительной информацией обратитесь к Разделу 501-19.

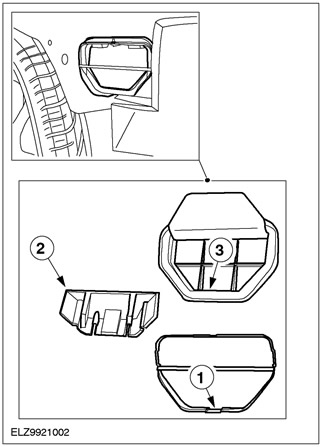

2. Снимите крышку принудительного отвода воздуха (показана левая сторона).
- 1. Надавите на зажим блокировки на раме принудительного отвода воздуха и открепите раму.
- 2. Надавите на внутреннюю часть дефлектора принудительного отвода воздуха.
- 3. Освободите зажим на крышке принудительного отвода воздуха в нижней части и открепите крышку.
![](https://www.fordbook.ru/img/focus/7011.jpg)
3. Установите новую крышку принудительного отвода воздуха.
4. Повторите шаги 2 и 3 для правой стороны автомобиля.
5.
ПРИМЕЧАНИЕ: Установите новые уплотнительные кольца круглого сечения магистралей хладагента.
ПРИМЕЧАНИЕ: Перед установкой нанесите на уплотнительные кольца круглого сечения магистралей хладагента чистое охлаждающее масло.
Для установки выполните процедуру снятия в обратной последовательности.
